Двухканальный рН/ОВП-метр, в состав которого входят два первичных преобразователя (ПП) в различных корпусах и двухканальный измерительный прибор (ИП) щитового или настенного монтажа с графическим дисплеем, архивом, интерфейсом RS485 (протокол Modbus), аналоговыми и дискретными выходными сигналами. Первичные преобразователи могут быть удалены от ИП на расстояние до 800 м. Градуировка каждого канала по буферным растворам производится в первичных преобразователях. Арматура и комбинированный электрод выбираются заказчиком.

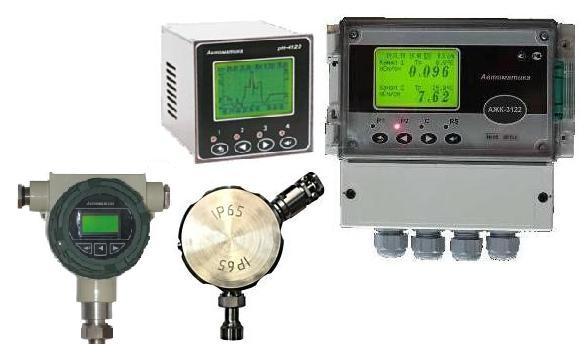

Двухканальный рН/ОВП-метр типа рН-4122 предназначен для автоматического измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости.
рН/ОВП-метр представляет собой двухканальное средство измерения и состоит из одного или двух первичных преобразователей (ПП), подключенных к одному двухканальному измерительному прибору (ИП) щитового или настенного исполнения при помощи индивидуальных трехпроводных линий связи. Каждый ПП состоит из электронного блока и арматуры, в которой установлена электродная система (ЭС).
Электродная система может применяться в одном из вариантов:
комбинированный электрод pH со встроенным датчиком температуры, например, типа ASP или Polilyte (измерительный стеклянный электрод и вспомогательный электрод (сравнения) в одном корпусе) или flat-электрод SZ-1150;
комбинированный электрод pH, например, типа ID, SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
отдельные измерительный электрод и вспомогательный электрод, например, типа ЭС-1 или ЭВЛ-1М3.1, и внешний датчик температуры;
комбинированный электрод ОВП типа SZ275 или SZ2060.
Каждый ПП может быть удален от ИП на расстояние до 800 м.
ИП рН/ОВП-метра имеет удобное меню и обеспечивает цифровую индикацию значений рН, ЭДС и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений.
рН/ОВП-метры рН-4122.И-Ех (ПП в корпусе «И») имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ IEC 60079-1-2011.
Области применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Аксессуары:
- комбинированный pH/ОВП-электрод;
- арматура для установки рН/ОВП-электродов (см. примеры);
- кабель рН-метрический;
- преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
- шкаф для установки pH/ОВП-метра, в том числе уличного исполнения с подогревом.
Программное обеспечение:
- Modbus-конфигуратор
- Modbus OPC сервер
| Наименование параметра |
Значение параметра |
|
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
|
| Диапазон измерения рН |
0...14 |
| Диапазон измерения ОВП |
±1500 мВ |
| Пределы допускаемой основной абсолютной погрешности: |
| - при измерении рН в комплекте с электродом типа ASP, ID, Polilyte |
±0,05 рН |
| - при измерении рН в комплекте с электродом типа ЭСК-1 ЭС-1, SZ-1xx |
±0,1 рН |
| - при измерении ОВП |
±5 мВ |
| - при измерении температуры |
±0,5 °С |
| Пределы допускаемой дополнительной абсолютной погрешности при измерении рН: |
| - вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5...50) °С, не более |
±0,02 рН |
| - связанный с изменением температуры анализируемого раствора в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации), не более |
± 0,05 рН |
| Диапазон измерения температуры анализируемой среды |
(0...130) °С (в зависимости от электрода) |
| Предел допускаемой основной абсолютной погрешности при измерении температуры |
± 0,5 ºС |
| Давление |
(0...6), (0...16) бар (в зависимости от электрода и температуры) |
| Режимы термокомпенсации |
автоматический, ручной |
| Длина кабеля от ПП до комбинированного электрода |
не более 10 м |
Длина кабеля от ПП до электродной системы
(разнесённое исполнение ПП) |
| не более 25 м |
(при использовании специального кабеля с двумя экранированными витыми парами;
cечение жил кабеля от 0,35 мм2 до 1,0 мм2) |
|
| Климатическое исполнение по ГОСТ 15150-69 |
УХЛ 2.1, но при Т=(-40..+50) °С |
| Защита от воздействия пыли и воды по ГОСТ 14254-2015 |
IP65 |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
V2 |
| Материал корпуса: |
| - тип Д |
алюминиевый сплав с полимерным покрытием |
| - тип И (с окном индикации) |
алюминиевый сплав с полимерным покрытием, стекло |
| - тип Н |
сталь 12Х18Н10Т |
| - тип Т |
титан |
| Степень взрывозащиты корпуса типа И по ГОСТ IEC 60079-1-2011 |
1Ex d IIB T6 X (pH-4122.Э.И-Ех) |
| Масса |
не более 3,5 кг |
|
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
|
| Количество каналов измерения |
1, 2 |
| Измеряемые параметры по каждому каналу 1) |
pH и температура |
| Тип индикатора |
жидкокристаллический графический |
| Линия связи между ПП и ИП |
трёхпроводная, сечение проводов не менее 0,35 мм2 |
| Длина линии связи |
не более 800 м |
| Параметры выходных сигналов ИП: |
- аналоговые постоянного тока
(пропорциональных диапазонам измерений pH и температуры, гальванически изолированных от входных сигналов) |
| 2 |
(0...5), (0...20), (4...20) мА
(параметры выбираются программно заказчиком) |
|
| - цифровой интерфейс |
RS485, протокол обмена ModBus RTU |
- дискретные программируемые
(срабатывание по уставкам УЭП или температуры) |
4 реле с переключающими контактами, ~240 В, 3 А |
| Область задания уставок по рН и температуре |
во всём диапазоне измерений |
| Емкость архива |
| 15 872 точек |
(временной период: от 4,4 ч до 55 суток в зависимости от интервала записи) |
|
| Интервал записи в архив |
от 1 с до 5 мин. (программируется пользователем) |
| Параметры сетевого питания |
~220 В, (50...60) Гц |
| Потребляемая мощность |
не более 15 ВА |
| Климатическое исполнение по ГОСТ 15150-69 |
УХЛ 4.2, но при температуре (+5...+50) °С |
| Исполнение корпуса |
щитовое, настенное |
| Степень защиты от воздействия пыли и воды по ГОСТ 14254-2015: |
| - ИП в навесном исполнении |
IP65 |
| - ИП в щитовом исполнении |
IP20 (по передней панели IP54) |
| Материал корпуса: |
| - ИП в навесном исполнении |
ABS пластик |
| - ИП в щитовом исполнении |
алюминиевый сплав |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
группа N2 |
| Масса: |
не более 1 кг |
1) В приборе предусмотрена возможность программно переключать каналы на работу с первичными преобразователями прибора АЖК-3122.
|
 |
