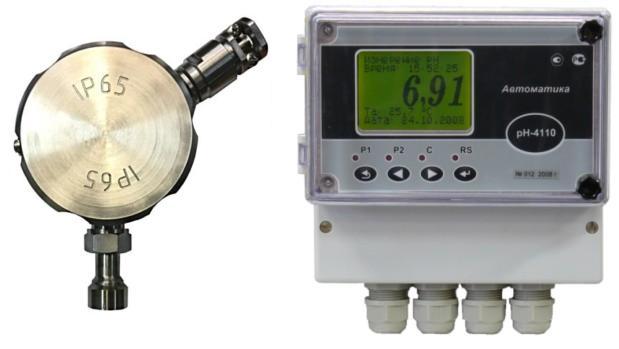

рН/ОВП-метр pH-4110 состоит из первичного преобразователя (ПП) в отдельном корпусе и измерительного прибора (ИП) настенного и щитового монтажа. ПП может быть удален от ИП на расстояние до 600 м. рН/ОВП-метр осуществляет удаленное измерение рН(ОВП) и температуры, обеспечивает наглядное представление информации, архивирование, передачу данных по интерфейсу RS485 (протокол Modbus). Градуировка по буферным растворам производится в измерительном приборе в полуавтоматическом режиме. При этом не требуется открывать электронный блок первичного преобразователя. рН/ОВП-метр pH-4110 может управлять системой очистки электродов, а также питаться от сети как переменного, так и постоянного тока. Арматура и комбинированный электрод выбираются заказчиком.
рН/ОВП-метр типа рН-4110 предназначен для измерения активности ионов водорода (рН) или окислительного-востановительного потенциала (ОВП) и температуры (Т) анализируемой жидкости в комплекте с проточной или погружной арматурой, в том числе и с ультразвуковой и струйной системами очистки. Дополнительно в рН/ОВП-метре имеется вход для подключения импульсного датчика расхода пробы (V)
рН/ОВП-метр pH-4110 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). ПП может быть удален от ИП на расстояние до 600 м. ПП состоит из электронного блока и арматуры, в которой установлена электродная система (ЭС).
Электродная система может применяться в одном из вариантов:
комбинированный электрод pH со встроенным датчиком температуры, например, электроды ASP или Polilyte (измерительный стеклянный электрод и вспомогательный электрод в одном корпусе) или flat-электрод SZ-1150;
комбинированный электрод pH, например, электроды ID, SZ-1xx или ЭСК-1 (измерительный и вспомогательный электроды в одном корпусе), и внешний датчик температуры;
отдельные измерительный электрод и вспомогательный электрод, например, электроды типа ЭС-1 и ЭВЛ-1М3.1, и внешний датчик температуры;
комбинированный электрод ОВП, например, электроды SZ275, SZ2060.
рН/ОВП-метр дополнительно имеет:
функцию диагностики состояния электродной системы через измерение сопротивления электрода сравнения Rср (при использовании пластмассовой арматуры типа АПП данная функция отключается через меню);
функцию HOLD для «замораживания» выходных токовых сигналов и состояния реле;
функцию управления системой очистки. Реле №4 назначено для включения очистки датчиков. Параметры системы очистки см. в таблице.
ИП pН/ОВП-метра обеспечивает цифровую индикацию и графическое отображение измеренных значений pH, температуры или ЭДС и температуры и их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование. При использовании преобразователя Modbus в HART возможно формирования аналогового выходного сигнала 4-20мА с наложенным цифровым сигналом HART.
Измерительный прибор имеет улучшенное графическое представление информации, удобные меню и систему цифрового ввода, архив с временем архивирования 1 год.
Градуировка прибора по буферным растворам выполняется по меню измерительного прибора.
Корпус измерительного прибора pH-4110 предназначен для настенного монтажа (из ABS пластика) и для щитового монтажа (из алюминиевого сплава). В корпусе для настенного монтажа ИП может иметь исполнение для подключения либо к сети переменного, либо постоянного тока. Корпус первичного преобразователя изготовлен из нержавеющей стали, титана или алюминиевого сплава.
Области применения теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
Аксессуары:
- комбинированный pH/ОВП-электрод;
- pH/ОВП-электрод;
- арматура для установки рН/ОВП-электродов (см. примеры);
- кабель рН-метрический;
- преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4;
- преобразователь Modbus в HART.
Программное обеспечение:
- Modbus-конфигуратор
- Modbus OPC сервер
Наименование параметра | Значение параметра | ||
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ | |||
Диапазон измерений рН | (0...14) ед. рН | ||
Диапазон измерения ОВП | ±1500 мВ | ||
Диапазон измерений температуры | (-10...+140) ºС (в зависимости от электрода) | ||
Пределы допускаемой основной абсолютной погрешности: | |||
- при измерении рН в комплекте с электродом типа ASP, ID, Polilyte | ±0,05 рН | ||
- при измерении рН в комплекте с электродом типа ЭСК-1 ЭС-1, SZ-1xx | ±0,1 рН | ||
- при измерении ОВП | ±5 мВ | ||
- при измерении температуры | ±0,5 °С | ||
Пределы допускаемой дополнительной абсолютной погрешности при измерении рН: | |||
- вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне температур (5...50) °С, не более | ±0,02 рН | ||
- вызванной изменением температуры анализируемой жидкости на каждые 25 °С (в режиме АТК) относительно 25 °С в диапазоне температур (0...95) °С, не более | ± 0,05 рН | ||
Давление | (0...6), (0...16) бар (в зависимости от электрода и температуры) | ||
Режимы термокомпенсации | автоматический и ручной | ||
Длина кабеля от ПП до электродной системы |
|
||
Климатическое исполнение | УХЛ 2.1, но при Т=(-40..+50)°С | ||
Степень защиты от пыли и воды по ГОСТ 14254-2015 | IP65 | ||
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | группа V2 | ||
Материал корпуса | |||
- тип Д, В | алюминиевый сплав | ||
- тип Н | сталь 12Х18Н10Т | ||
- тип T | титан | ||
Масса | не более 2 кг | ||
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР | |||
Тип индикатора | жидкокристаллический графический | ||
Частота обновления индикации | 2 Гц | ||
Исполнение ИП | настенное, щитовое | ||
Линия связи между ПП и ИП | трёхпроводная, сечение проводов не менее 0,35 мм2 | ||
- Длина линии связи | не более 600 м | ||
Параметры выходных сигналов: | |||
- 2 аналоговых программируемых |
|
||
- 1 цифровой | RS485, протокол обмена ModBus RTU | ||
- 4 дискретных |
|
||
Параметры режима очистки электрода: | |||
- интервал включения очистки | (1...999,9) ч | ||
- длительность очистки | (1...9999) c; | ||
- пауза измерения, режим «Hold» | (0...999) мин | ||
Область задания уставок по рН и температуре | во всём диапазоне измерений | ||
Диапазон измерения расхода пробы (при подключении импульсного датчика расхода пробы) |
(0,9...48) л/ч | ||
Емкость архива | 1 год | ||
Интервалы архивирования | 1с | ||
Параметры питания | |||
- от сети переменного тока (исполнение 220) | ~(100...242) В, (47...63) Гц номинал 220 В, 50 Гц | ||
- от сети постоянного тока (исполнение 24) | (18...36) В; номинал 24 В (только в корпусе для настенного монтажа) | ||
Потребляемая мощность | |||
- исполнение 220 | не более 15 ВА | ||
- исполнение 24 | не более 15 Вт | ||
Сейсмостойкость по НП-031-01 | категория II (только в корпусе для настенного монтажа) | ||
Соответствие требованиям ГОСТ 32137 по электромагнитной совместимости: | |||
- группа исполнения по устойчивости к помехам | IV | ||
- критерий качества функционирования | А | ||
Климатическое исполнение | УХЛ 4.2*, но при температуре (+5...+50) °С | ||
Степень защиты от пыли и воды по ГОСТ 14254-2015 | |||
- корпус ИП настенного исполнения | IP65 | ||
- корпус ИП щитового исполнения | IP54 (по передней панели) | ||
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | группа N2 | ||
Материал корпуса ИП: | |||
- настенное исполнение | ABS пластик | ||
- щитовое исполнение | алюминиевый сплав | ||
Габаритные размеры ИП (ВхШхГ без элементов крепления и разъёмов): | |||
- щитовое исполнение | 96 × 96 × 120 мм | ||
- настенное исполнение | 190 × 200 × 105 мм | ||
Масса | не более 1,6 кг |
