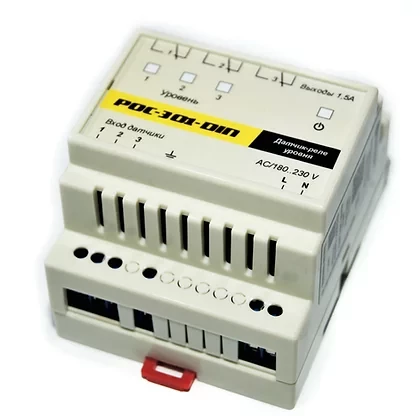

РОС-301-DIN Датчик-реле уровня (сигнализатор) жидкости кондуктометрический
РОС-301-DIN — серия компактных многоканальных сигнализаторов (датчиков-реле) уровня жидкости в корпусе для крепления на DIN-рейку в щитах автоматики. Диапазон контроля (сигнализации) уровня — до 15м при использовании гибкого тросового чувствительного элемента.
Основные объекты, на которых применяются датчики-реле уровня РОС-301-DIN - это котельные, пункты водоподготовки, водонапорные сооружения, пожарные резервуары и водоемы, насосные станции, накопительные емкости, отстойники, скважины. Датчики широко используются в АСУ гидротехнических сооруженийи и теплоэнергетики.
- Датчик-реле уровня РОС-301-DIN кондуктометрический предназначен для контроля 3-х (трехканальный) или 4-х (четырехканальный датчик) уровней токопроводящих (электропроводных) жидкостей. Применяется для контроля уровня воды (питьевой, морской, технической), сточнывх вод, кислот, щелочей, растворов солей и т.п. Контроль может осуществляться в одном или нескольких резервуарах (цистернах, емкостях, скважинах)
- Датчики-реле уровня РОС-301-DIN могут использоваться как самостоятельные изделия для управления исполнительными механизмами, либо как устройства согласования кондуктометрических датчиков (входят в комплект поставки) с контроллерами других производителей в общей системе автоматики управления технологическими процессами (АСУТП).
- Прибор изготавливается согласно ТУ-4218-008-60202690-2008 и выпускается в различных модификациях, которые отличаются напряжением питания, количеством коммутируемых каналов, типом датчиков и чувствительных элементов.
- широкий диапазон применения благодаря большому выбору вариантов исполнений прибора по питанию, количеству независимых каналов контроля, конструкции датчиков и др;
- высокая чувствительность и помехоустойчивость за счет применения современных схемотехнических решений и компонентов;
- работа с различными электропроводными жидкостями, в т.ч. агрессивными: кислотами, щелочами, растворами солей, водой водопроводной, технической, очищенной и др;
- чувствительные элементы (электроды), погружаемые в контролируемую среду, выполнены из нержавеющей стали (12Х18Н10Т);
- простота эксплуатации и надежность (установка и настройка осуществляется без демонтажа прибора);
- коммутация соединительных линий не требует вскрытия электронного блока;
- исполнение на DIN-рейку (размещение передающего преобразователя (ПРП) внутри щита автоматики на DIN-рейку типаД3);
- диапазон сигнализации уровня до 15 м (при использовании гибкого чувствительного элемента);
- три варианта питания — 220 В переменного, или 24/12 В постоянного тока;
- работа в режиме прямого или инверсного релейного выхода (каждый канал настраивается отдельно);
- задержка срабатывания датчиков обеспечивается в диапазоне от 0,1 до 3,0 секунд;
- автоматический контроль работоспособности (функция автопроверки).
Технические характеристики РОС-301-DIN Датчика-реле уровня
- Напряжение питания.........220V/50Hz AC или 24V DC/12 DC
- Релейные выходы, кол-во.........3 (4 опционально)
- Нагрузка на контакты реле, макс........1,5А
- Инверсия.................есть
- Задержка срабатывания ...........0,1-3,0 секунд
- Автоматическая самодиагностика............есть

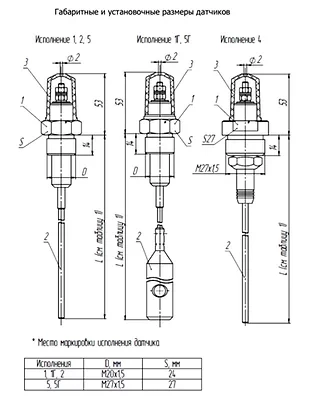

- Диапазон измерения: стержневой ЧЭ.........0,6-4,0 метров, тросовый ЧЭ..............2,0-15,0 метров
- Материал датчиков.........Ст.20 или 12х18н10т
- Материал корпуса релеййного блока........ABS
- Присоединение к процессу...........М20х1,5 (по заказу М27х1,5)
- Давление среды, макс.............. 2,5 МПа
- Температура среды, макс.........250 С (при использовании керамических датчиков)
- Пылевлагозащита релейного блока................IP20
- Крепление релейного блока.......щитовое, DIN-рейка
Характеристики
Основные атрибуты | |
---|---|
Производитель | Приборная фабрика |
Страна производитель | Россия |
Информация для заказа
- Цена: Цену уточняйте
