Бескорпусные термопреобразователи ТХА-К/ТХК-К/ТЖК/ТНН.108
Конструктивные особенности

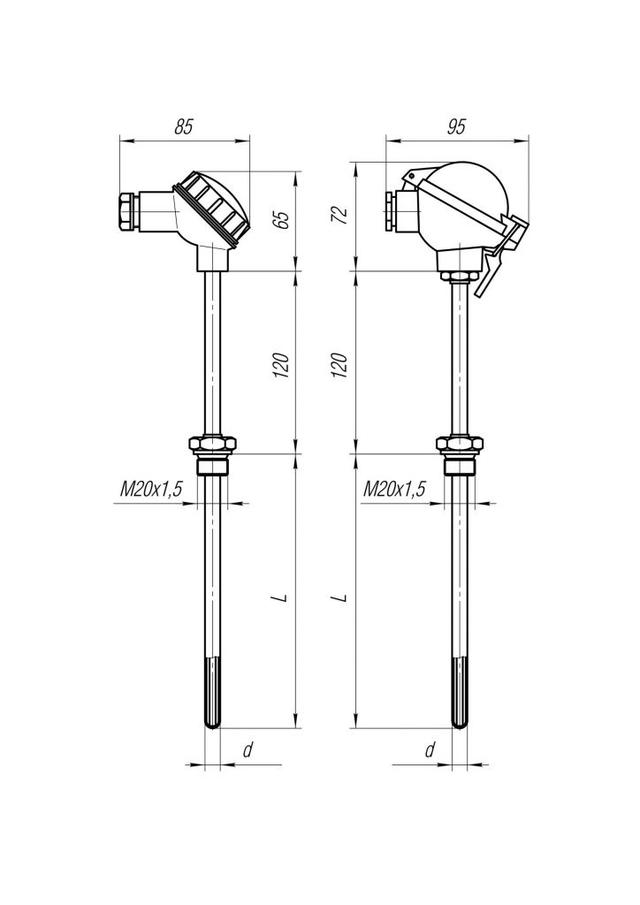

- Защитная арматура с неподвижным штуцером М20х1,5.
- Клеммная головка может быть из фенопласта или алюминиевого сплава
Номинальное давление
Монтажные элементы рассчитаны на PN=6,3МПа
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
---|---|---|---|
К | С10 | от -40 до 800 | 600 |
С13 | от -40 до 900 | 700 | |
Т18 | от -40 до 1000 | 800 | |
Т45 | от -40 до 1050 | 800 | |
L | С10, С13 | от -40 до 600 | 450 |
J | С10, С13 | от -40 до 550 | 450 |
N | С10 | от -40 до 800 | 600 |
С13 | от -40 до 900 | 700 | |
Т18 | от -40 до 1000 | 900 | |
Т45 | от -40 до 1100 | 1000 |
Модификация | Количество рабочих спаев | Диаметр защитной арматуры, d, мм | Показатель тепловой инерции, с, не более | Рекомендуемая длина монтажной части, L, мм | |
---|---|---|---|---|---|
с изол. спаем | с неизол. спаем | ||||
ТХА-К.108 ТХК-К.108 ТЖК.108 ТНН.108 |
1 или 2 | 6 | 15 | 10 | 80, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, |
8 | 20 | 12 | |||
10 | 25 | 15 |
ТHH.108 | – | 1 | – | 1 | – | 1 | – | 10/T18 | – | 200 | – | A | – | П |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
-
- Тип и модификация
- Класс допуска, 1 или 2
- Изоляция рабочего спая:
«1» – изолир., «2» – неизолир. - Количество рабочих спаев: 1 или 2
- Диаметр защитной арматуры, d/ материал защитной арматуры
- Монтажная длина, L
- Клеммная головка:
Ф – из фенопласта,
А – из алюминиевого сплава - Указание о поверке: П – с поверкой
Характеристики
Основные | |
---|---|
Страна производитель | Россия |
Производитель | Вакууммаш |
Информация для заказа
- Цена: Цену уточняйте
