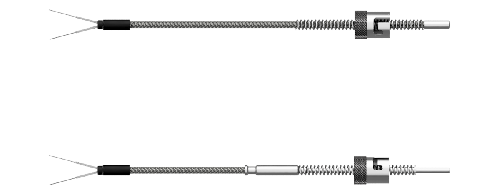

Термопреобразователь сопротивления для измерения температуры в термопластавтоматах, литьевых и прессовых машинах, а также температур поверхностей твердых тел ТПС 303 и ТПС 304

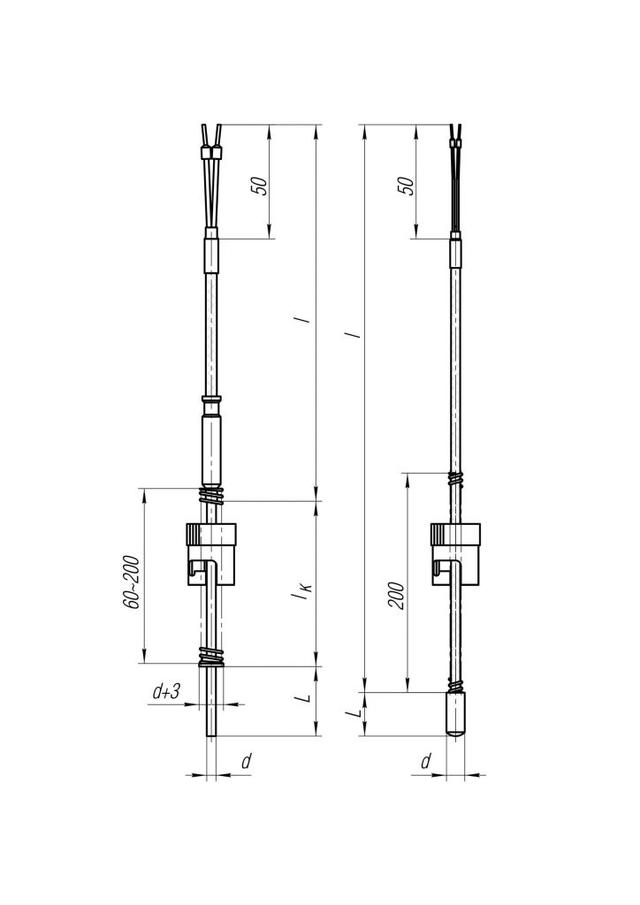

Конструктивные особенности
Без клеммной головки, монтажный элемент в виде гайки под байонетное соединение.
Модификация ТПС 303 отличается от ТПС 304 тем, что конструкция имеет жесткую часть lк из кабеля в металлической оболочке.
При требовании дополнительной защиты удлинительный провод может быть помещен в металлорукав.
Исполнения
ТПС 303, ТПС 304 – общепромышленное исполнение.
ТПС 304Exi, ТПС 304Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры
сталь 12Х18Н10Т (С10) или 10Х17Н13М2Т (С13)
Модификация | НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
---|---|---|---|---|
ТПС 303 | 50М, 100М | А, B, C | от -50 до 180 | 150 |
50П, 100П, Pt100 | А, B, C | от -50 до 400 | 350 | |
ТПС 304 | 50М, 100М, 50П, 100П, Pt100 |
А, B, C | от -50 до 500 | 150 |
|
![]() |
Модификация | Диаметр арматуры, d, мм | Время термической реакции, с | Длина монтажной части, L, мм | Схема | Длина удлинительного провода, l, мм |
---|---|---|---|---|---|
ТПС 303 (Exi) | 4; 4,5; 5 | 8 | 32,60, 80, 100, 120, 160, 200, 250, 320 | 3, 4 | от 500 до 5000 |
ТПС 304 (Exi) | 5 | 12 | 20, 25, 30 | ||
6 | 116 | ||||
8 | 20 |
ТПС 303 Ехi | – | 60/200/3000 Ф | – | ГБ12/4 | – | С10 | – | Pt100/В4 | – | П |
---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 |
- Тип, модификация, исполнения термопреобразователя
- Длина монтажной части L / длина удлинительного провода, l, и материал оболочки удлинительного провода:
Ф – фторопласт, С – силикон,
без литеры – в оплетке - Типоразмер байонетной гайки / диаметр защитной арматуры, d
- Материал защитной арматуры
- НСХ / класс допуска, схема соединений
- Указание о поверке: П – с поверкой
Характеристики
Основные | |
---|---|
Производитель | Вакууммаш |
Страна производитель | Россия |
Информация для заказа
- Цена: Цену уточняйте
