Термопреобразователь сопротивления для измерения температуры в камере смешения резиносмесителя ТПС 111
Конструктивные особенности

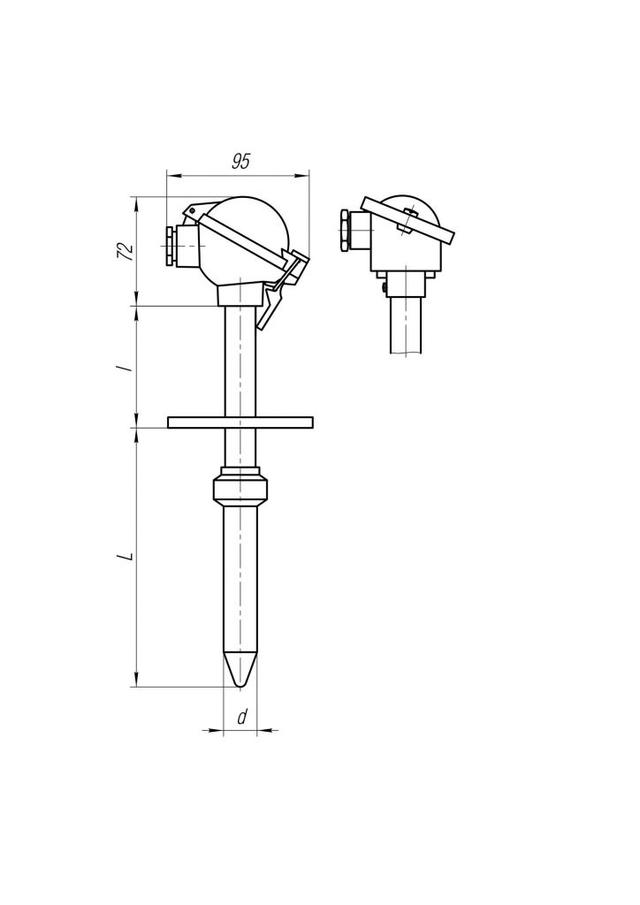

В связи с разнообразием конструкций резиносмесителей, термопреобразователи для них изготавливаются по индивидуальному техническому заданию, согласованному с заказчиком. На рисунке приведен в качестве примера один из вариантов.
Исполнения
ТПС 111 – общепромышленное исполнение.
ТПС 111Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Материал защитной арматуры
сталь 12Х18Н10Т (С10) или 95Х18, или иной, согласованный с заказчиком
НСХ | Класс допуска | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
---|---|---|---|
Pt100 | A, B, C | от -50 до 220 | 150 |
Модификация | Схема | Длина монтажной части, L, мм | Вспомогательный размер, l, мм |
d, мм |
---|---|---|---|---|
ТПС 111 (Exi) | 2, 3, 4 | до 800 |
Согласно ТЗ |
16-25 |
ТПС 111 | – | 250/80 | – | 20 | – | С10 | – | 100П/В3 | – | П | (фланец 50-63-J) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
- Тип, модификация, исполнение
- Длина монтажной части, L / вспомогательный размер, l
- Диаметр защитной арматуры, d
- Материал защитной арматуры
- НСХ / Класс допуска, схема соединения
- Тип кабельного ввода, при его наличии
- Указание о поверке: П – с поверкой
- Дополнительная информация заполняется при необходимости, например, размеры фланца или номер согласованного технического задания
Характеристики
Основные | |
---|---|
Производитель | Вакууммаш |
Страна производитель | Россия |
Информация для заказа
- Цена: Цену уточняйте
