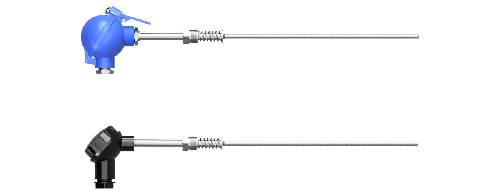

Термометр сопротивления ТПС 103 (Exi, Exd)

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 03 марта 2025
Термометр сопротивления ТПС 103 (Exi, Exd)
Термометр сопротивления ТПС 103 (Exi, Exd)Под заказ
Цену уточняйте
+375 (17) 390-39-00
Отдел продаж
  • +375 (17) 390-39-01
    Отдел продаж
  • +375 (33) 392-39-26
    МТС (Viber, Telegram, WhatsApp)
  • +375 (17) 390-39-31
    Факс
+375 (17) 390-39-00
Отдел продаж
  • +375 (17) 390-39-01
    Отдел продаж
  • +375 (33) 392-39-26
    МТС (Viber, Telegram, WhatsApp)
  • +375 (17) 390-39-31
    Факс

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Погружной термометр сопротивления ТПС 103

Конструктивные особенности

Бескорпусные термопреобразователи, монтажная часть которых выполнена из гибкого кабеля КНМСН (кабель нагревостойкий с минеральной изоляцией в стальной оболочке с никелевыми жилами).
Арматура с подвижным штуцером М20×1,5 или G 1/2.
Материал клеммной головки – фенопласт или алюминиевый сплав.

Исполнение

ТПС 103 – общепромышленное исполнение.
ТПС 103Exd – исполнение с взрывозащитой вида d (взрывонепроницаемая оболочка) по ГОСТ IEC 60079-1.
ТПС 103Exi – исполнение с взрывозащитой вида i (искробезопасная электрическая цепь) по ГОСТ 31610.11
Время термической реакции не превышает 8 с



НСХ Класс допуска Диапазон рабочих температур, °С Номинальная температура применения, °С
50П, 100П*,
Pt100*

A

от -50 до 450 350

B, C

от -50 до 600 450

*НСХ термосопротивлений, которые могут комплектоваться измерительными преобразователями

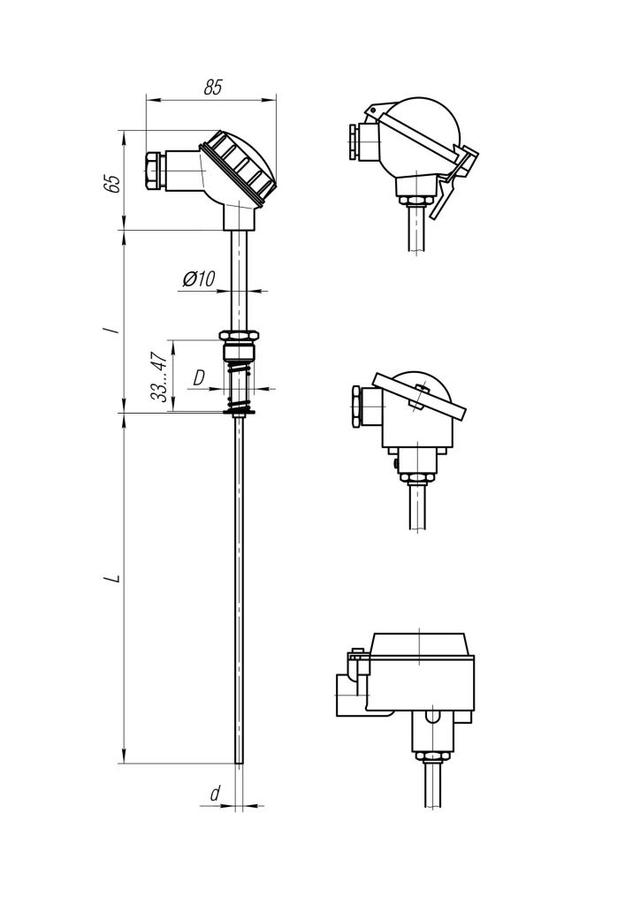

Технические характеристики
Модификация Схема Рекомендуемая
длина монтажной
части, L, мм
d, мм Резьба штуцера, D
ТПС-103
(Exi, Exd)

3, 4

80, 120, 160, 250,
320, 400, 500, 630,
800, 1000, 1250,
1600, 2000, 2500,
3150
4; 4,5; 5; 6 М20×1,5 или G1/2



Пример обозначения при заказе
ТПС 103 100/120 G 1/2/5 С10 50П/A3

А



П

ТПС 103Exi 100/120 G 1/2/5 С10 50П/A3

A



П

ТПС 103Exd 100/120 G 1/2/5 С10 50П/A3

A

Бк



10

П

1   2   3   4     5



6



7



8



9

  1. Тип, модификация, исполнение
  2. Длина монтажной части, L / вспомогательный размер, l
  3. Резьба штуцера, D (М20×1,5 или G 1/2) / диаметр кабеля, d
  4. Материал оболочки кабеля
  5. НСХ / Класс допуска, схема соединения
  6. Материал клеммной головки: Ф – фенопласт, А – алюминий
  7. Тип кабельного ввода:
    • Т – для трубного монтажа,
    • Бк – для бронированного кабеля,
    • Бкм – для металлорукава с указанием DN рукава
  8. Диаметр подключаемого кабеля: 10, 12, 14 мм
  9. Указание о поверке: П – с поверкой

Примечание: для общепромышленного исполнения п. 7 и 8 не являются обязательными

Примеры обозначения при заказе исполнения с измерительным преобразователем
ТПС 103 100/120 G 1/2/5 С10 В(100П)/0/100-0,25

A



П

ТПС 103Exi 100/120 G 1/2/5 С10 В(100П)/0/100-0,25

A



П

ТПС 103Exd 100/120 G 1/2/5 С10 В(100П)/0/100-0,25

A

TG1/2



(10)

П

1   2   3   4     5



6



7



8

  9
  1. Тип, модификация, исполнение
  2. Длина монтажной части, L / вспомогательный размер, l
  3. Резьба штуцера, D (М20×1,5 или G 1/2) / диаметр кабеля, d
  4. Материал оболочки кабеля
  5. НСХ
  6. Обозначение измерительного преобразователя (НСХ)/ диапазон и погрешность преобразования ПИ
    • В – преобразователи с выходным сигналом 4-20 мА
    • Н – преобразователи с выходным сигналом 4-20 мА + НАRT-протокол
  7. Материал клеммной головки: А – алюминий
  8. Тип кабельного ввода:
    • Т – для трубного монтажа,
    • Бк – для бронированного кабеля,
    • Бкм – для металлорукава с указанием DN рукава
  9. Диаметр подключаемого кабеля: 10, 12, 14 мм
  10. Указание о поверке: П – с поверкой

Примечание: для общепромышленного исполнения п. 8 и 9 не являются обязательными

Характеристики
Основные
Производитель Вакууммаш
Страна производительРоссия
