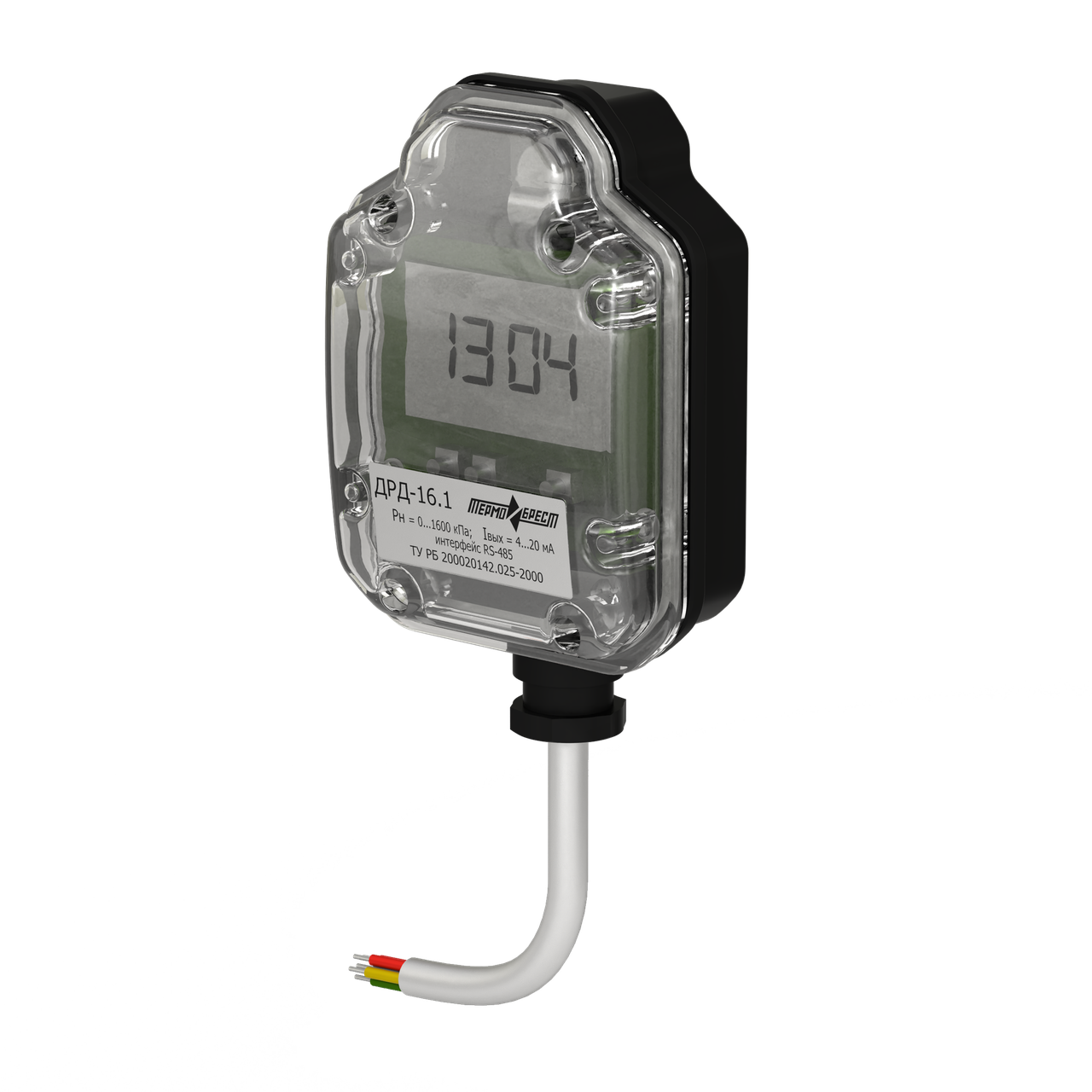

Датчики-реле давления газа электронного типа (до 16 бар)

Датчики-реле давления ДРД-16 используются для контроля избыточного давления газа или воздуха в системах газоснабжения. Величина контролируемого давления выводится на цифровой индикатор расположенный на лицевой панели датчика. При достижении установленного значения обеспечивает выдачу сигнала замыканием контактов реле в систему автоматики. Контроль величины избыточного давления также обеспечивается сигналом токового выхода 4…20 мА или по интерфейсу RS485 по протоколу Modbus-RTU.

Датчик-реле давления ДРД-16 подключается к газовой системе с помощью резьбового патрубка (1/4-18 NPT) - см. рисунок выше. Контролируемое давление преобразуется в выходной токовый сигнал 4...20 мА. Для подключения проводов необходимо: - снять лицевую крышку, отвернув 4 винта; - электрические провода подключаются согласно схемы подключения к контактам разъемов, расположенных на нижней плате датчика (схема приведена на рис. 26-8); - после окончания подключения электромонтажа, установите крышку на место и заверните винты.
    Процесс программирования осуществляется кнопками SA1, SA2 и SA3, установленными под экраном, на верхней плате. Порядок программирования параметров описан в руководстве по эксплуатации на датчик.
