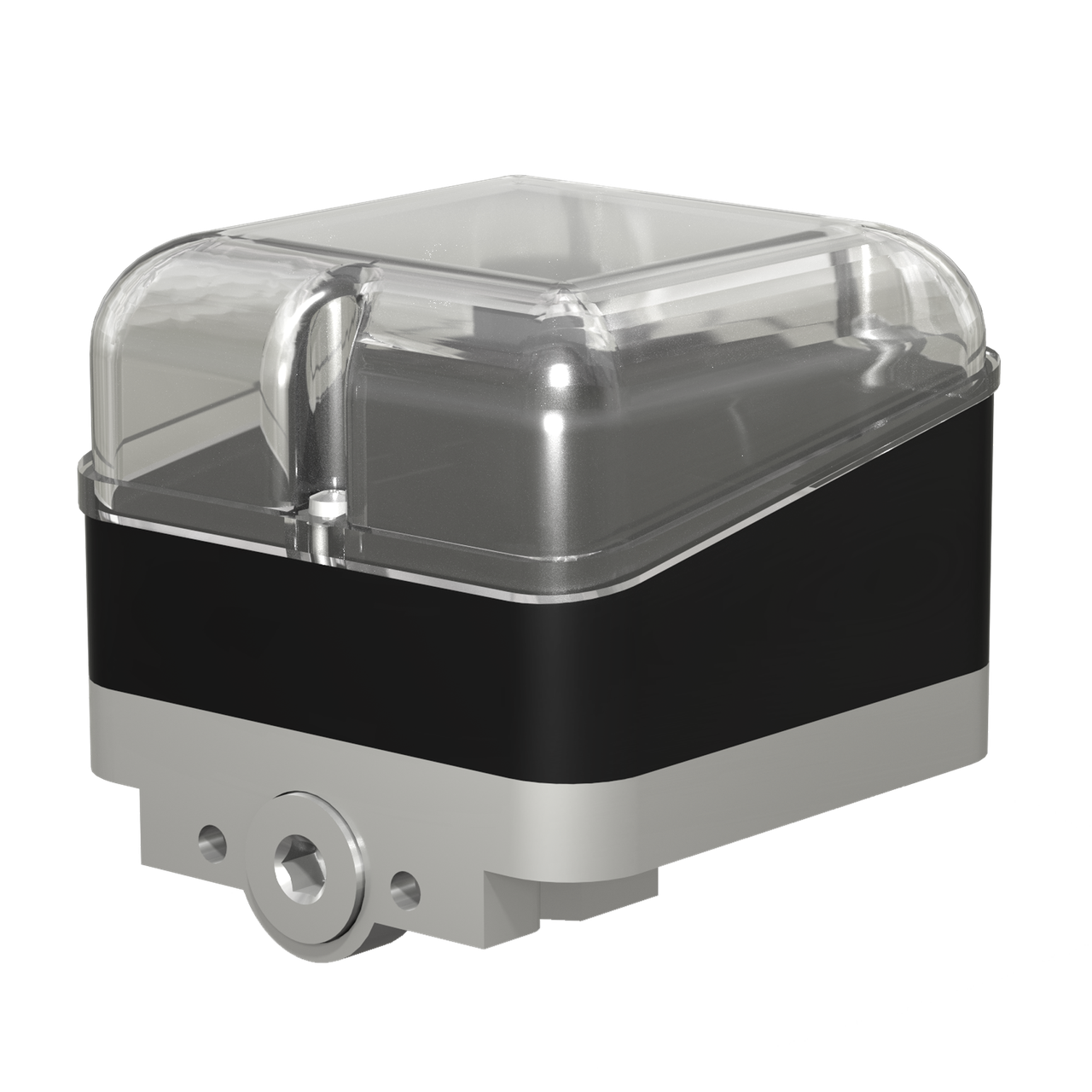

Корпусные детали датчика выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.
Датчики-реле избыточного давления ДРД-Н (рисунок слева) подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот. Датчики-реле вакуумметрического давления ДРД-Т (рисунок справа) подключаются к системе с помощью резьбового отверстия C. При этом необходимо, чтобы одно из отверстий (А или В) обязательно было открыто (соединялось с атмосферой). Рекомендуется установка датчика в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке датчика возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости датчики могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
Наименование параметра | ДРД- 5НА (Б) |
ДРД- 10НА (Б) |
ДРД- 50НА (Б) |
ДРД- 300НА (Б) |
ДРД- 1000НА (Б) |
ДРД- 5ТА |
ДРД- 10ТА |
ДРД- 50ТА |
Нижний предел уставки давления | 0,6 мбар* | 1 мбар | 5 мбар | 30 мбар | 0,2 бар | -0,6 мбар* | -1 мбар | -5 мбар |
Верхний предел уставки давления | 5 мбар | 10 мбар | 50 мбар | 300 мбар | 1,0 бар | -5 мбар | -10 мбар | -50 мбар |
Максимальное рабочее давление | 0,25 бар | 1,5 бар | -50 мбар | |||||
Разброс срабатывания, % от верхнего предела уставки, не более | ±15 | ±15 | ||||||
Зона возврата, % от верхнего предела уставки, не более | 50 | 40 | 50 | 40 | ||||
Масса, кг, не более | 0,45 | 0,75 |
* В пределах уставки до 1 мбар (100 Па) зона возврата не нормируется.
