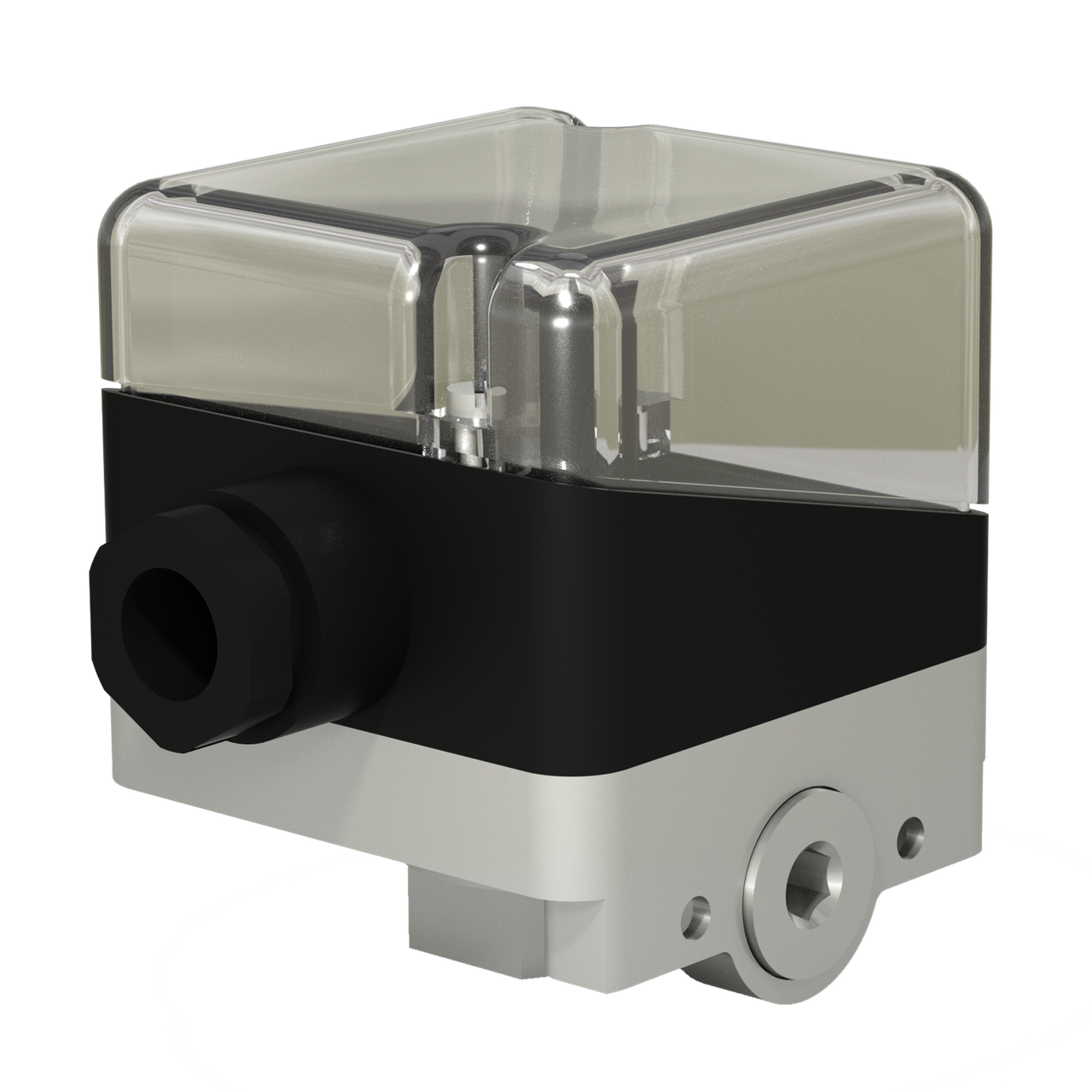

Корпусные детали датчика-реле давления выполнены из коррозионностойких материалов (сплавы из цветных металлов, высокопрочная пластмасса, маслобензостойкая резина). Мембрана датчика изготовлена из прорезиненной ткани. Крышка выполнена из прозрачной пластмассы.
Датчики-реле избыточного давления ДРД подключаются к системе с помощью резьбовых (G1/4) отверстий А и В. При этом, если давление подаётся через отверстие А, отверстие В закрывается заглушкой и наоборот.
Рекомендуется установка в положении, когда мембрана расположена вертикально (на заводе-изготовителе датчик настроен для эксплуатации в этом положении). При другой установке возникают погрешности из-за влияния массы подвижных деталей, что требует дополнительной настройки датчика с помощью эталонного манометра. При необходимости могут соединяться в блоки (например, если необходимо контролировать верхний и нижний пределы давления).
Общие технические характеристики:
Наименование параметра | Значение |
Температура рабочей среды, ОС | от минус 30 до плюс 60 |
Степень защиты по ГОСТ 14254 | IP54 |
Величина внешней утечки, см3/ч воздуха, не более | 20 |
Ресурс включений, не менее |
200 000 |
Средний срок службы, лет, не менее |
10 |
Габаритные размеры датчиков-реле давления газа серии ДРД (мембранного типа)
Технические данные:
Наименование параметра | ДРД-12 А (Б) | ДРД-40 А (Б) | ДРД-120 А (Б) | ДРД-400 А (Б) | ДРД-1000 А (Б) |
Нижний предел уставки давления | 3 мбар | 10 мбар | 30 мбар | 0,1 бар | 0,2 бар |
Верхний предел уставки давления | 12 мбар | 40 мбар | 120 мбар | 0,4 бар | 1,0 бар |
Максимальное рабочее давление | 0,6 бар | 1,5 бар | |||
Разброс срабатывания, % от верхнего предела уставки, не более | ±15 | ||||
Зона возврата, % от верхнего предела уставки, не более | 40 | 20 | |||
Масса, кг, не более | 0,35 |
Максимально допустимый ток нагрузки
Коммутируемое напряжение |
Тип нагрузки | |
Активная |
Индуктивная (tg φ=0,4) |
|
110 В (50 Гц) | 3 А | 2 А |
220 В (50 Гц) | 2 А | 1,5 А |
5 В постоянного тока | 4 А | 3 А |
12 В постоянного тока | 3 А | 2 А |
24 В постоянного тока | 2 А | 1,5 А |
110 В постоянного тока | 0,4 А | 0,4 А |
220 В постоянного тока | 0,2 А | 0,2 А |
