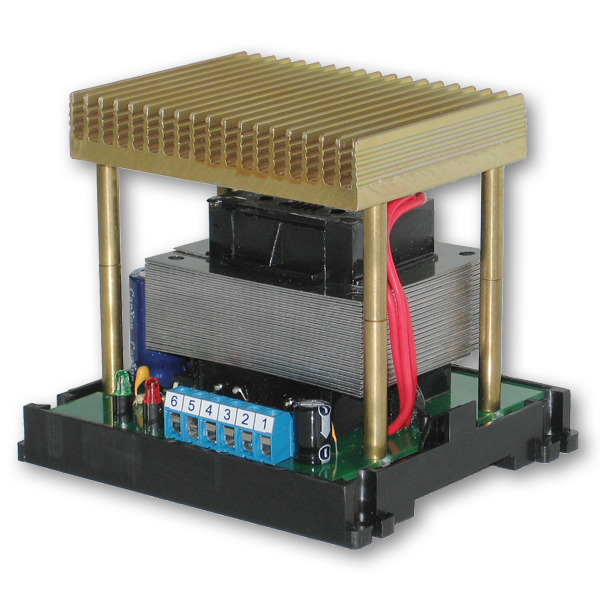

Функции блока питания
- Преобразование сетевого переменного напряжения 220 В в стабилизированное постоянное напряжение 12 В или 24 В
- Питание нормирующих преобразователей, реле, устройств сигнализации и индикации в системах промышленной автоматики
Общие сведения
- Встроенная защита от короткого замыкания
- Индикация «Работа» и «Перегрузка»
- Возможность подключения внешнего светодиода для индикации работы блока питания на передней панели шкафа системы автоматики
- Установка на монтажную шину NS 35/7,5 по стандарту DIN в шкафах систем промышленной автоматики
- Установка на вертикальной или горизонтальной панелях с помощью винтов
Схема подключения
Размещение и монтаж
Технические характеристики
Вход: | |
Напряжение питания | 220 В +10 % / -15 %, 50 ±1 Гц |
Выход: | |
БП-24-0,5 | 24 В ±2 % |
БП-12-0,5 | 12 В ±2 % |
Ток нагрузки: | |
Максимальный ток нагрузки, не более: | 0,5 А |
Ток короткого замыкания, не более: | 1,2 А |
Нестабильность выходного напряжения: | |
При изменении напряжения сети на ±10 %, не более | ±1 % |
При изменении тока нагрузки от 0 до максимально допустимого значения, не более |
0,3 В |
Защита по напряжению в цепи нагрузки | Есть |
Монтаж | На DIN-рейке / при помощи винтов |
Условия эксплуатации | Конвекция, вентилятор не требуется |
Температура | (0…50) °С |
Влажность | 80 % при 35 °С |
Габариты | (96 × 88 × 94) мм |
Масса, не более | 0,62 Кг |
Гарантия | 36 месяцев |
Информация для заказа
- Цена: Цену уточняйте
