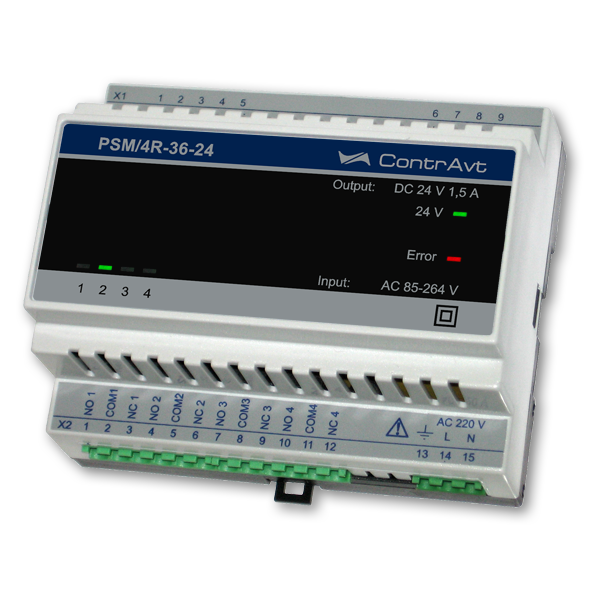

Блоки питания и реле PSM/4R-36-24 объединяют в едином корпусе импульсный блок питания и 4 электромеханических реле.
Импульсные блоки питания (источники питания) PSM/4R-36-24 преобразуют сетевое переменное напряжение в широком диапазоне значений (85…264) В и постоянное напряжение (120…370) В в стабилизированное постоянное напряжение 24 В с током нагрузки до 1,5 А. Диапазон рабочих температур блоков питания и реле (-30…+50) °С.
Блоки питания предназначены для питания контрольно-измерительных приборов, контроллеров, нормирующих преобразователей, реле, устройств сигнализации и индикации, а также коммутации с помощью 4 электромеханических реле цепей постоянного и переменного тока в системах промышленной автоматики.
Блоки питания и реле PSM/R-36-24 рекомендуется применять совместно с приборами, имеющими на выходе транзисторные ключи с открытым коллектором.
Блоки питания и реле PSM/R-36-24 рекомендуется использовать в качестве замены блоков питания и реле БПР в условиях с повышенными требованиями по мощности и рабочим температурам эксплуатации.
Монтируются на DIN-рейку.
Функции блока питания и реле PSM/4R-36-24
- Преобразование сетевого переменного напряжения в диапазоне (85…264) В и постоянного напряжения (120…370) В в стабилизированное постоянное напряжение 24 В
- Коммутация цепей постоянного и переменного тока в системах промышленной автоматики
- Защита от перегрузки по току
- Защита от короткого замыкания
- Защита от перегрева
- Защита от повышенного и пониженного входного напряжения
- Индикация напряжения на выходе «24 V» – зеленый
- Индикация аварийных ситуаций «Error» – красный
- Индикация сигналов управления электромеханическими реле – зеленый
Общие сведения
- Расширенный входной диапазон переменного AC (85…264) В и постоянного DC (120…370) В напряжения
- Выходной ток до 1,5 А
- Широкий диапазон температуры эксплуатации (-30…+50 °С)
- Крепление на DIN-рейку
- Дублированные выходные разъемные клеммы
- Автоматическое восстановление нормального функционирования после устранения причин срабатывания защит
Схема подключения
Габаритные и присоединительные размеры
Технические характеристики
Входное напряжение | AC (85…264) В DC (120…370) В |
Внешняя защита от перегрузки по току | Не требуется, модуль снабжен внутренней защитой |
Выходная мощность | 36 Вт |
Номинальное напряжение | 24 В = +5/-5 % |
Защита от перенапряжения | 29 В типичное значение |
Допустимый выходной ток | 1,5 А |
Защитные функции | Защита от короткого замыкания, перегрузки, перегрева |
Количество независимых каналов коммутации | 4 |
Тип контактов каждого канала коммутации | 1 группа на переключение |
Типы управляющих сигналов | сухой контакт npn транзистор с открытым коллектором |
Входной ток через один вход управления | Не более 40 мА |
Максимальное коммутируемое напряжение: | |
Постоянное напряжение | 110 В |
Переменное напряжение | 250 В |
Максимальный коммутируемый ток: | |
При работе с активной нагрузкой | 5 А |
При работе с индуктивной нагрузкой | 3 А |
Среднее число срабатываний каждого канала коммутации: | |
При отсутствии нагрузки | 107 |
При токе нагрузки 1 А | 5×105 |
При токе нагрузки 5 А | 3×105 |
Монтаж | Легкий монтаж с фиксацией на DIN-рейке |
Вентиляция, охлаждение | Конвекция, вентилятор не требуется |
Температура работы/хранения | (-30…+50) °С / (0…50) °С |
Влажность | До 80 % |
Вес | 200 г |
Габариты | (70 × 85 × 58) мм |
Гарантия | 36 месяцев |
- Цена: Цену уточняйте
