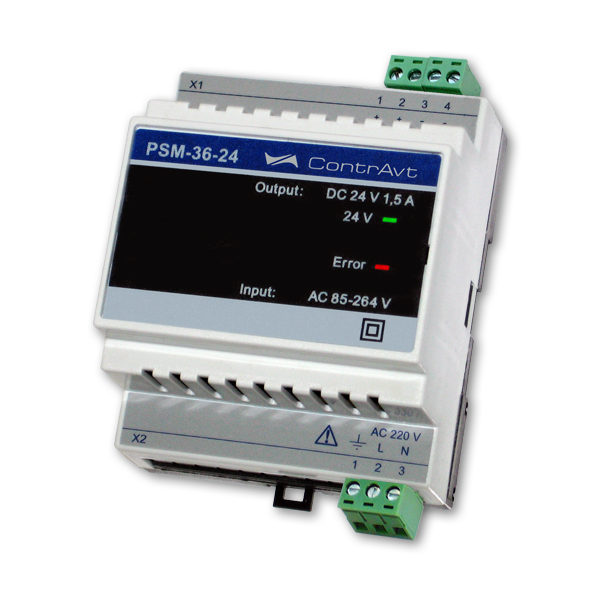

Импульсные блоки питания (источники питания) PSM-36-24 преобразуют сетевое переменное напряжение в широком диапазоне значений (85…264) В и постоянное напряжение (120…370) В) в стабилизированное постоянное напряжение 24 В с током нагрузки до 1,5 А. Диапазон рабочих температур блока питания (-30…+50) °С.
Блоки питания предназначены для питания контрольно-измерительных приборов, контроллеров, нормирующих преобразователей, реле, устройств сигнализации и индикации в системах промышленной автоматики.
Импульсные блоки питания (источники питания) PSM-36-24 рекомендуется использовать в качестве замены блоков питания БП-24-0,5 в условиях с повышенными требованиями по мощности и рабочим температурам эксплуатации.
Монтируются на DIN-рельс.
Функции блока питания импульсного PSM-36-24
- Преобразование сетевого переменного напряжения в диапазоне (85…264) В и постоянного напряжения в диапазоне (120…370) В в стабилизированное постоянное напряжение 24 В
- Защита от перегрузки по току
- Защита от короткого замыкания
- Защита от перегрева
- Защита от повышенного и пониженного входного напряжения
- Индикация напряжения на выходе «24 V» – зеленый
- Индикация аварийных ситуаций «Error» – красный
Общие сведения
- Расширенный входной диапазон переменного AC (85…264) В и постоянного DC (120…370) В напряжения
- Выходной ток до 1,5 А
- Широкий диапазон температуры эксплуатации (-30…+50 °С)
- Крепление на DIN-рейку
- Дублированные выходные разъемные клеммы
- Автоматическое восстановление нормального функционирования после устранения причин срабатывания защит
Схема подключения
Габаритные размеры
Технические характеристики
Входное напряжение | AC (85…264) В DC (120…370) В |
Внешняя защита от перегрузки по току | Не требуется |
Выходная мощность | 36 Вт |
Номинальное напряжение | 24 В = +5/-5 % |
Защита от перенапряжения | 29 В типичное значение |
Допустимый выходной ток | 1,5 А |
Защитные функции | Защита от короткого замыкания, перегрузки, перегрева |
КПД, не менее | 80 % (AC 220 B, 1,5 A) |
Потери, не более | 9 Вт (AC 220 B, 1,5 A) |
Монтаж | Легкий монтаж с фиксацией на DIN-рейке |
Вентиляция, охлаждение | Конвекция, вентилятор не требуется |
Температура работы / хранения | (-30…+50) °С / (0…50) °С |
Влажность | до 80 % |
Вес | 200 г |
Габариты | (70×85×58) мм |
Гарантия | 36 месяцев |
- Цена: Цену уточняйте
