Регистратор контроллер ИНТЕГРАФ-3410
Специализированный видеографический электронный (безбумажный) регистратор-контроллер ИНТЕГРАФ-3410 предназначен для управления термообработкой по алгоритму "разогрев-выдержка-охлаждение" в 1/2/3 зонном электротермическом оборудовании, дополнительного контроля 4 технологических параметров, а также для независимого контроля и защиты от перегрева электротермического оборудования. Технологические процессы задаются в библиотеке процедур. Все процессы и события архивируются. Построен на базе регуляторов МЕТАКОН-6305.

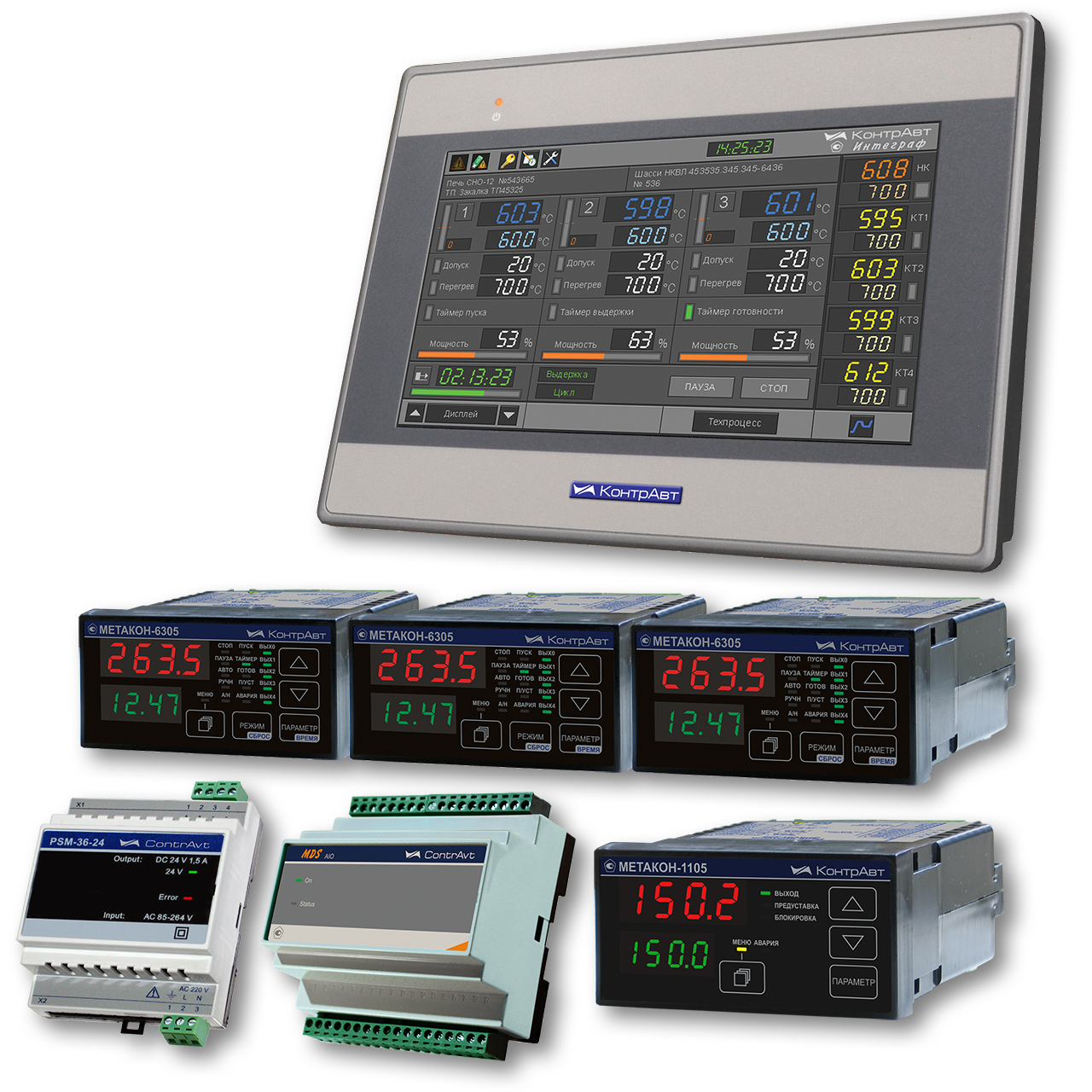

В состав регистратора-контроллера входят:

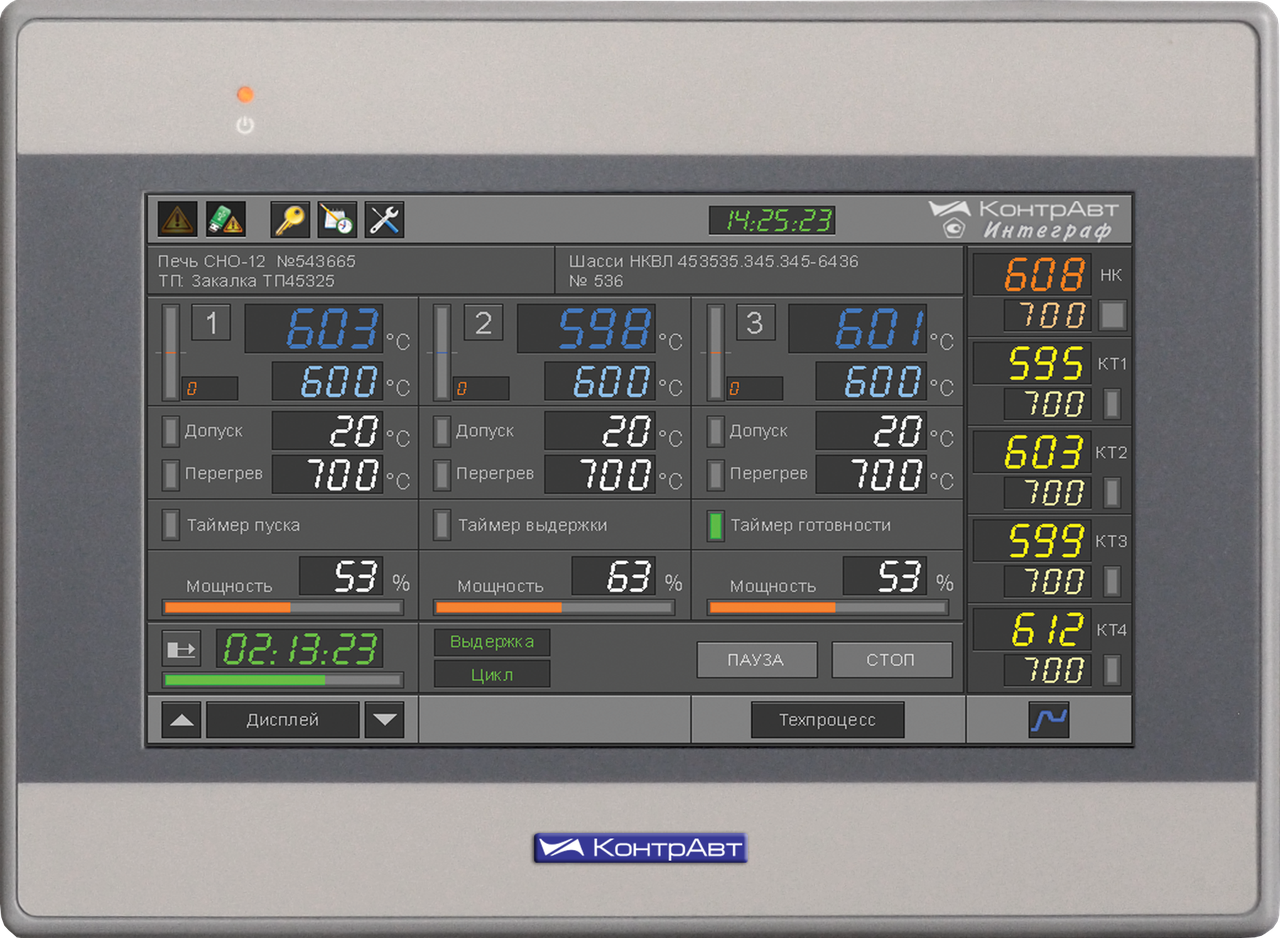

- Панель оператора - полноцветная сенсорная (Touch screen) панель с диагональю 7” и 10” - общее управление комплексом, отображение данных, архивированние данных, создание и реализация библиотеки рецептур (набор технологических параметров, задающих технологический процесс обработки), передача данных на верхний уровень
- Блоки Р1-Р3 регулирования - измерители-регуляторы МЕТАКОН-6305 - измерение и управление температурой в каждой отдельной зоне по алгоритму "разогрев-выдержка-охлаждение", сигнализация по 3 уровням температуры, формирование сигналов 3 таймеров. Один регулятор на 1 зону, число зон от 1 до 3
- Блок НК независимого контроля и защиты электротермического оборудования от перегрева - измеритель-регулятор МЕТАКОН-1105 - независимый канал измерения температуры, сигнализация в случае превышения предельно допустимого уровня, используется для защиты электротермического оборудования от перегрева (только для модификаций с Блоком НК)
- Блок КТ контрольных точек - модуль ввода-вывода MDS AIO-4 - измерение 4 дополнительных технологических параметров и сигнализация/управление с выходом на реле (например, дополнительный контроль температуры в электротермическом оборудовании, во вспомогательном оборудовании (закалочные ванны), контроль напряжения, тока, уровня вакуума, давления и т.п.), а также регистрация 4 дискретных сигналов (только для модификаций с Блоком КТ)
- Блок питания PSM-36-24 - питание комплекса
Видеографический безбумажный регистратор-контроллер ИНТЕГРАФ-3410 оптимизирован для управления технологическим процессом термообработки изделий по двум широко распространенным температурно-временным алгоритмам:
- процесс термической выдержки материала (изделия) при определенной температуре заданное время
- процесс разогрева, выдержки и охлаждения изделия вместе с термическим оборудованием

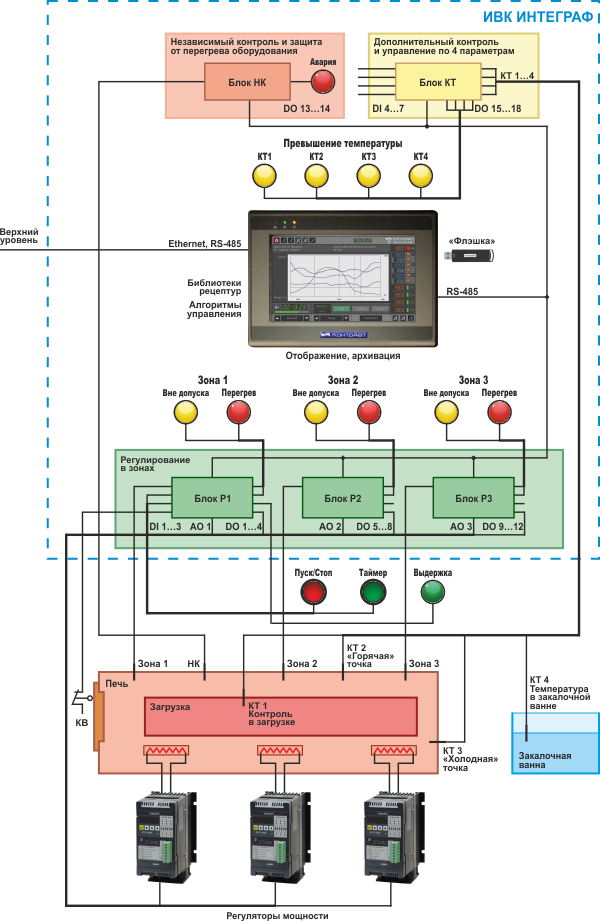

Структурная схема применения электронного (безбумажного) видеографического регистратора-контроллера ИНТЕГРАФ-3410
Безбумажный регистратор-контроллер ИНТЕГРАФ-3410 выполняет следующие функции:
- Измерение, регулирование и регистрация температуры в зонах электротермического оборудования (1/2/3 зоны)
- ПИД-регулирование температуры по алгоритму «разогрев-выдержка-охлаждение». Сигнализация об окончании времени выдержки. По окончании времени выдержки возможно отключение нагрева, либо поддержание заданной температуры. Регуляторы имеют дискретные ШИМ и аналоговые токовые сигналы управления
- Формирование дискретных сигналов сигнализации с помощью 4 компараторов на каждую зону регулирования (2 компаратора с фиксированными функциями для сигнализации "Выход температуры за пределы технологического допуска" и "Аварийный перегрев в зоне", 2 – свободно конфигурируемые функции). Для всех функций компараторов доступны настройки задержки включения/выключения и отложенной сигнализации при первом выполнении условия срабатывания. Сигналы компараторов могут быть поданы на выходы на реле (до 3 выходов).
- Формирование сигналов 3 таймеров: таймер "Пуска", таймер "Выдержка", таймер "Готовность". Сигналы могут быть поданы на выходы на реле (до 3 выходов)
- Настройка техпроцесса путем выбора рецептур из библиотеки. Объем библиотеки - 20 рецептов. Рецептуры задаются с помощью встроенного редактора.
- Независимый контроль и защита оборудования от аварийного перегрева (измерение по отдельному каналу, сигнализация с выходом на реле) (только для модификаций с Блоком НК ИНТЕГРАФ-3410-Х-ХХ1-Х- Х-M0)
- Измерение 4 дополнительных аналоговых сигналов (контрольные точки), сигнализация/управление с выходами на реле (для модификаций с Блоком КТ ИНТЕГРАФ-3410-Х-Х4Х-Х- Х-M0). Большой выбор сигналов: температурные, унифицированные сигналы тока и напряжения, сигналы пирометров, измерителей вакуума и влажности). Функции сигнализации конфигурируются
- Контроль состояния 4 дополнительных дискретных сигналов с возможностью подачи сигналов на выход на реле (для модификаций с Блоком КТ ИНТЕГРАФ-3410-Х-Х4Х-Х- Х-M0). Могут использоваться для записи данных о состоянии оборудования, мехнизмов и т.п. Регистрация и архивирование этих сигналов.
- Возможность управления процессом термообработки внешними кнопками (дублирование экранных кнопок)
- Запись и архивирование идентификаторов изделий (названий, номеров)
- Архивирование на USB flash накопитель («Флешку») всех зарегистрированных аналоговых и дискретных сигналов
- Визуализация в виде графиков (трендов) и цифровых индикаторов на панели оператора
- Групповое отображение сигналов
- Просмотр архивных данных в виде графиков (трендов)
- Формирование, архивирование и просмотр журнала событий
- Связь с верхним уровнем по интерфейсу RS- 485 и Ethernet
- Поддержка протоколов FTP (сервер), VNC (сервер)
- Возможность удаленного управления работой станции с ПК
- Конфигурирование оборудования, входящего в ИВК ИНТЕГРАФ, с панели оператора
Состав видеографического регистратора-контроллера ИНТЕГРАФ-3410
| Модификация |
Блоки Р (регулирование в зонах) Регулятор МЕТАКОН-6305 |
Блок КТ (дополнительный контроль и управление по 4 контрольным точкам (параметрам)) Модуль ввода-вывода |
Блок НК (независимый контроль и защита оборудования от перегрева) Регулятор МЕТАКОН-1105 |
| ИНТЕГРАФ-3410-Х-100-Х-Х-M0 | 1 | 0 | 0 |
| ИНТЕГРАФ-3410-Х-200-Х-Х-M0 | 2 | 0 | 0 |
| ИНТЕГРАФ-3410-Х-300-Х-Х-M0 | 3 | 0 | 0 |
| ИНТЕГРАФ-3410-Х-140-Х-Х-M0 | 1 | 1 | 0 |
| ИНТЕГРАФ-3410-Х-240-Х-Х-M0 | 2 | 1 | 0 |
| ИНТЕГРАФ-3410-Х-340-Х-Х-M0 | 3 | 1 | 0 |
| ИНТЕГРАФ-3410-Х-101-Х-Х-M0 | 1 | 0 | 1 |
| ИНТЕГРАФ-3410-Х-201-Х-Х-M0 | 2 | 0 | 1 |
| ИНТЕГРАФ-3410-Х-301-Х-Х-M0 | 3 | 0 | 1 |
| ИНТЕГРАФ-3410-Х-141-Х-Х-M0 | 1 | 1 | 1 |
| ИНТЕГРАФ-3410-Х-241-Х-Х-M0 | 2 | 1 | 1 |
| ИНТЕГРАФ-3410-Х-341-Х-Х-M0 | 3 | 1 | 1 |
Технические характеристики безбумажного регистратора-контроллера технологических процессов
| Параметр | Значение параметра | |||
| Характеристики входных и выходных сигналов | ||||
|
Тип сигналов аналогового ввода задается пользователем независимо для каждого канала |
Тип | НСХ | Диапазон измерения | Погрешность |
| ТХА | ХА(K) | (-100…+1300) °C | ± 0,1 % | |
| ТХК | ХК(L) | (-100…+750) °C | ± 0,1 % | |
| ТНН | НН(N) | (-50…+1300) °C | ± 0,1 % | |
| ТЖК | ЖК(J) | (-100…+900) °C | ± 0,1 % | |
| ТПП | ПП(S) | (0…1600) °C | ± 0,25 % | |
| ТПП | ПР(R) | (0…1600) °C | ± 0,25 % | |
| ТПП | ПП(B) | (300…1700) °C | ± 0,25 % | |
| ТМК | МК(Т) | (-220... +400) °С (-270... -220) °С |
± 0,1 % ± 0,5 % |
|
| ТХКн | ХКн(Е) | (-220... +1000) °С (-270... -220) °С |
± 0,1 % ± 0,5 % |
|
| ТВР | ВР(А-1) | (0…2200) °C | ± 0,25 % | |
| ТВР | ВР(А-2) | (0…1800) °C | ± 0,25 % | |
| ТВР | ВР(А-3) | (0…1800) °C | ± 0,25 % | |
| РК-15 | РК-15 | (400...1500) °С | ± 0,15 % | |
| РС-20 | РС-20 | (900...2000) °С | ± 0,1 % | |
| ПМТ-2 | (0,1…500) мкм рт. ст. | (0…100) % | ± 0,5 % | |
| ПМТ-4 | (0,1…200) мкм рт. ст. | (0…100) % | ± 0,5 % | |
| ТСМ | 100М (α=0,00428 °C-1) | (-180... +200) °С | ± 0,1 % | |
| ТСМ | 50М (α=0,00428 °C-1) | (-180... +200) °С | ± 0,1 % | |
| ТСП | 100П(α=0,00391°C-1) | (-200... +850) °С | ± 0,1 % | |
| ТСП | 50П(α=0,00391°C-1) | (-200... +850) °С | ± 0,1 % | |
| ТСП | Pt100 (α=0,00385 °C-1) | (-200... +850) °С | ± 0,1 % | |
| Напряжение | (-75…+75) мВ | (0…100) % | ± 0,1 % | |
| Напряжение | (0…50) мВ | (0…100) % | ± 0,1 % | |
| Напряжение | (0…1000) мВ | (0…100) % | ± 0,1 % | |
| Ток | (0…5) мА | (0…100) % | ± 0,1 % | |
| Ток | (0…20) мА | (0…100) % | ± 0,1 % | |
| Ток | (4…20) мА | (0…100) % | ± 0,1 % | |
| Сопротивление | (0…100) Ом | (0…100) % | ± 0,1 % | |
| Сопротивление | (0…250) Ом | (0…100) % | ± 0,1 % | |
| Сопротивление | (0…500) Ом | (0…100) % | ± 0,1 % | |
| Число дискретных каналов ввода (дискретных сигналов/тахометров/счетчиков импульсов) | 2 - входы управления "Пуск / Стоп" и "Таймер" 4 - для модификаций с дополнительными точками контроля и управления по 4 параметрам |
|||
| Характеристики дискретных каналов ввода: | ||||
| Гальваническая изоляция | 1500 В | |||
| Уровень лог. 1 | (4…30) В | |||
| Уровень лог. 0 | (0…1) В | |||
| Число и тип каналов вывода |
1. В каждом Блоке Р1...Р3 (регулирование в зонах):
2. В Блоке КТ (дополнительный контроль и управление по 4 контрольным точкам (параметрам)):
3. В Блоке НК (независимый контроль и защита оборудования от перегрева):
|
|||
|
Характеристики архива данных |
||||
| Период выборки | (1…600) с | |||
| Объём памяти USB flash "флешка", не менее | 8 Гб (FAT32) | |||
| Глубина архива данных | 60 суток | |||
|
Характеристики питания |
||||
| Номинальное напряжение питания | (220 +22/-33) В, 50 Гц | |||
| Допустимый диапазон напряжений питания | ~(85…264) В, 50 Гц =(120…370) В |
|||
| Потребляемая мощность, не более | 25 В·А | |||
| Характеристики интерфейса внешней связи: панель оператора – верхний уровень | ||||
| Тип интерфейса | RS-485 | |||
| Тип линии связи | Экранированная витая пара | |||
| Структура сети | Общая шина | |||
| Длина линии связи, не более | 500 м | |||
| Скорость обмена | 38400 бит/с | |||
| Протокол | Modbus RTU (8N2) | |||
| Адресция | Программируется (1…247) | |||
| Тип интерфейса | Ethernet 10/100 BaseTX | |||
| Тип линии связи | Экранированная витая пара | |||
| Структура сети | Общая шина | |||
| Длина линии связи, не более | 100 м | |||
| Скорость обмена | 100 Mбит/с | |||
| Протокол | Modbus TCP (Port no: 502) | |||
| Адресация | Программируется | |||
|
Характеристики интерфейса внутренней связи: панель оператора – модули ввода-вывода, регуляторы |
||||
| Тип интерфейса | RS-485 | |||
| Тип линии связи | Экранированная витая пара | |||
| Структура сети | Общая шина | |||
| Длина линии связи, не более | 500 м | |||
| Скорость обмена | 38400 бит/с | |||
| Протокол | Modbus RTU (8N2) | |||
| Условия эксплуатации панели оператора |
Температура: (0…45) °С Влажность: 90 % при 35 °С Атмосферное давление (84…106) кПа |
|||
| Условия эксплуатации регуляторов |
Температура: (0…50) °С Влажность: 80 % при 35 °С Атмосферное давление (86…106,7) кПа |
|||
| Условия эксплуатации модулей ввода-вывода |
ИНТЕГРАФ-3410-X-X-X-B4-M0 | |||
| Температура: (0…50) °С Влажность: 80 % при 35 °С |
||||
| Масса комплекта, не более | 3 кг | |||
