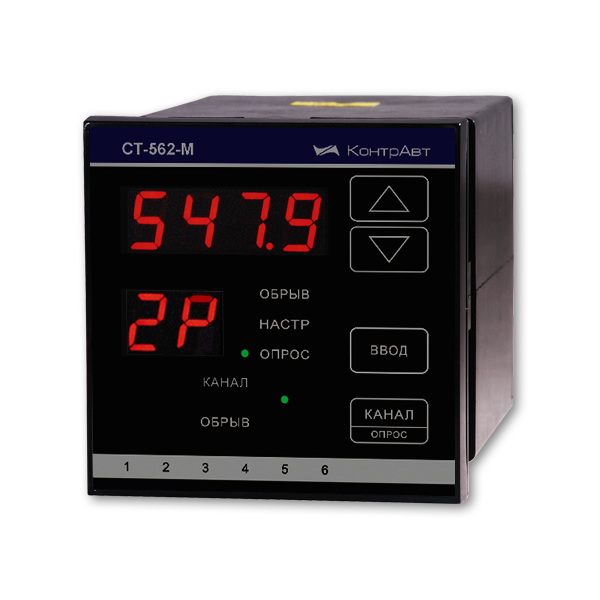

Источник тока СТ-562-М предназначен для питания стабилизированным током накальных цепей преобразователей манометрических термопарных типа ПМТ-2, ПМТ-4.
Применяется в системах измерения и регулирования вакуума: вакуумные печи, системы напыления, вакуумные лабораторные установки, научные исследования
Измерители-регуляторы МЕТАКОН
- Осуществляют измерение уровня вакуума
- Отображают измеренное значение в физических единицах (мм рт. ст.)
- Управляют исполнительными механизмами по двухпозиционному или ПИД закону в зависимости от выбранного типа регулятора МЕТАКОН
- Обеспечивают сигнализацию по уровню вакуума
- Передают измеренное значение по интерфейсу RS-485 в системы сбора данных и управления верхнего уровня
Рекомендуется применять
- Для позиционного регулирования и сигнализации – регуляторы МЕТАКОН-5х2 (число каналов 1, 2, 3, 6)
- Для ПИД-регулирования – ПИД-регуляторы МЕТАКОН-5х3/МЕТАКОН-5х4 (число каналов 1, 2, 3)
- Для управления по программе – программные ПИД-регуляторы МЕТАКОН-613/МЕТАКОН-614 (1 канал)
Функции источника тока
- Формирование стабилизированного тока для питания накальных цепей манометрических преобразователей
- 6 независимых гальванически изолированных каналов
- Электронная установка величины тока с помощью кнопок, расположенных на передней панели прибора
- Цифровая индикация значения стабилизированного тока
- Диагностика и сигнализация обрывов линий подключения цепей
Схема подключения
Технические характеристики
Число каналов | 6 |
Диапазон значения тока | (50…150) мА |
Диапазон сопротивления нагрузки | (0…15) Ом |
Точность задания и стабилизации тока, не менее | 1 % |
Дискретность задания тока | 0,5 мА |
Способ задания тока | электронный без применения подстроечных резисторов |
Условия эксплуатации: | Температура: (0…50) °С Влажность: 80% при 35 °С |
Габариты | (96 × 96 × 162) мм |
Информация для заказа
- Цена: Цену уточняйте
