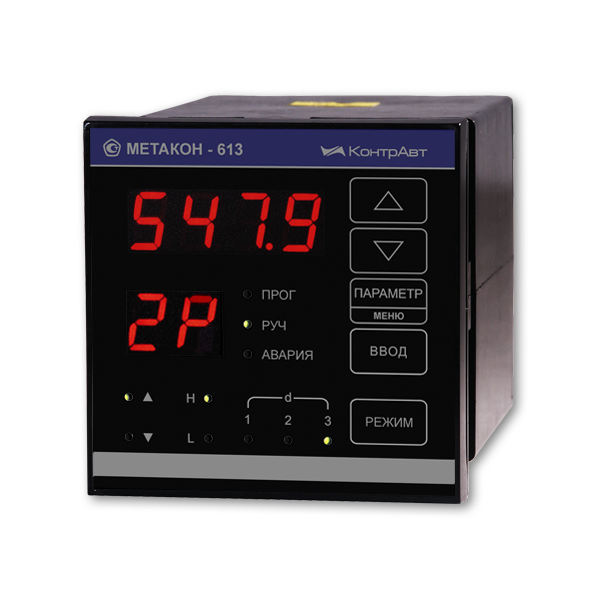

ПИД-регуляторы МЕТАКОН-613 используются для управления устройствами однонаправленного действия: нагреватели типа ТЭН, компрессоры холодильников и т.п., в соответствие с заложенной в память диаграммой. Кроме того, возможно управление еще тремя внешними дискретными устройствами в соответствие с программой.
Два дискретных входа позволяют осуществлять пуск и остановку приборов внешними сигналами.
Источники сигналов: датчики температуры – термопары и термосопротивления, а также устройства с унифицированными сигналами тока или напряжения. На выходе – широтно-импульсно-модулированный (ШИМ) сигнал от транзисторного ключа. При этом прибор может подавать команду как на нагрев, так и на охлаждение.
Три дискретных выхода позволяют управлять тремя дополнительными внешними устройствами в соответствие с командами, заложенными в память прибора. Компараторы могут работать как в следящем режиме, так и в фиксированном. Например, как это изображено на диаграмме.
В данном примере регулятор управляет температурой в камере в соответствии с графиком, приведенным на рисунке.
Синхронно с регулированием температуры на определенных участках регулятор:
- включает и выключает вентилятор
- открывает и закрывает задвижку
- включает на время исполнения программы световую сигнализацию
– – – Пороги следящего компаратора. Сигнализируют о максимальном и минимальном допустимых отклонениях температуры от заданной.
──── Фиксированный порог компаратора. В данном случае сигнализирует о достижении температуры 120 °С.
Поддержка протокола RNet по сети RS-485 дает возможность использовать ПИД-регуляторы МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.
Приборы МЕТАКОН зарегистрированы Госстандартом в Госреестре средств измерений под номером 17977.
Функции ПИД-регулятора МЕТАКОН-613
- Библиотека программ: 10 временных диаграмм по 20 участков каждый.
- Измерение технологических параметров
- ПИД-алгоритм регулирования с ШИМ-сигналом управления на выходе
- Автоматическая настройка параметров ПИД-регулятора
- 2 независимых компаратора
- Масштабирование линейных сигналов
- Работа в распределённых системах сбора данных и управления
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Модификации с транзисторными выходами
- Независимое конфигурирование всех каналов
- Программный выбор типа НСХ термопреобразователя и автоматическая ее линеаризация
- 4-проводная схема подключения термосопротивлений
- Контроль обрыва входных линий и аварийных ситуаций
- Аппаратно-программная поддержка интерфейса RS-485
- Контрастная цифровая индикация (антиблик)
- Гальваническая развязка входного и выходного сигналов
- Защита паролем
Органы индикации и управления
Структурная схема
Подключение к клеммному соединителю Х1
Подключение к клеммному соединителю Х2
Схема подключения Блока питания и реле PSM/4R-36-24 и Блока симисторного БС
Технические характеристики ПИД-регулятора МЕТАКОН-613
Количество каналов | 1 | |
Библиотека программ | 10 программ по 20 участков в каждой | |
Алгоритмы управления | ПИД-регулирование | |
Автонастройка параметров регулирования | ||
Программное управление уставкой | ||
Три таймера с привязкой к временной диаграмме | ||
Два независимых компаратора по 8 функций с фиксированным и следящим порогами переключения | ||
Модификации по типу входных сигналов: | ТП – | (0…50) мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные градуировки ПМТ-2, Р-3 |
ТС50 – | термосопротивления 50М, 50П, Pt50 | |
ТС100 – | термосопротивления 100М, 100П, Pt100 | |
0/20 – | ток (0(4)…20) мА; | |
Основная погрешность измерений, не более | ±0,1 % | |
Период опроса входного сигнала | 1 с | |
Модификации по типу выходных сигналов | 2 компаратора | |
Т – | транзисторы с открытым коллектором 24В/150 мА мах (оптоизоляция, все эмиттеры соединены) |
|
Скорость обмена по RS-485 | 2400, 4800, 9600, 19200 бод | |
Питание | 220 В +10/-15 %, 50 ±0,5 Гц, 9 В·А | |
Монтаж | Щитовой, монтажное окно (92 × 92) мм | |
Габариты | (96 × 96 × 162) мм | |
Корпус | КА-Щ1 | |
Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов | |
Температура: (0…50) °С | ||
Влажность: 80 % при 35 °С | ||
Межповерочный интервал | 2 года | |
Масса, не более | 0,8 кг | |
Гарантия | 36 месяцев | |
Входные сигналы
Первичный преобразователь | Пределы измерений | Единица отображения индикатора | Абсолютная погрешность измерения | |
Тип | Условное обозначение НСХ | |||
МЕТАКОН-613-Т-ТС100 | ||||
(Диапазон измерения сопротивления (0…133,3) Ом) | ||||
ТСМ (α=0,00428 °С-1) |
100М | (-50…100) °С | 0,1 °С | ±0,2 °С |
ТСП (α=0,00391 °С-1) |
100П | (-50…100) °С | 0,1 °С | ±0,2 °С |
ТСП (α=0,00385 °С-1) |
Pt100 | (-50…100) °С | 0,1 °С | ±0,2 °С |
(Диапазон измерения сопротивления (0…200) Ом) | ||||
ТСМ (α=0,00428 °С-1) |
100М | (-50…200) °С | 0,1 °С | ±0,3 °С |
ТСП (α=0,00391 °С-1) |
100П | (-50…300) °С | 0,1 °С | ±0,3 °С |
ТСП (α=0,00385 °С-1) |
Pt100 | (-50…300) °С | 0,1 °С | ±0,3 °С |
(Диапазон измерения сопротивления (0…400) Ом) | ||||
ТСП (α=0,00391 °С-1) |
100П | (-50…850) °С | 1 °С | ±0,8 °С |
ТСП (α=0,00385 °С-1) |
Pt100 | (-50…850) °С | 1 °С | ±0,8 °С |
МЕТАКОН–613-Т-ТС50 | ||||
(Диапазон измерения сопротивления (0…66,6) Ом) | ||||
ТСМ (α=0,00428 °С-1) |
50М | (-50…100) °С | 0,1 °С | ±0,2 °С |
ТСП (α=0,00391 °С-1) |
50П | (-50…100) °С | 0,1 °С | ±0,2 °С |
ТСП(α=0,00385 °С-1) | Pt50 | (-50…100) °С | 0,1 °С | ±0,2 °С |
(Диапазон измерения сопротивления (0…100) Ом) | ||||
ТСМ (α=0,00428 °С-1) |
50М | (-50…200) °С | 0,1 °С | ±0,3 °С |
ТСП (α=0,00391 °С-1) |
50П | (-50…300) °С | 0,1 °С | ±0,3 °С |
ТСП (α=0,00385 °С-1) |
Pt50 | (-50…300) °С | 0,1 °С | ±0,3 °С |
(Диапазон измерения сопротивления (0…200) Ом) | ||||
ТСП (α=0,00391 °С-1) |
50П | (-50…850) °С | 1 °С | ±0,8 °С |
ТСП (α=0,00385 °С-1) |
Pt50 | (-50…850) °С | 1 °С | ±0,8 °С |
МЕТАКОН–613–Т–ТП | ||||
ТХА | ХА(К) | (-100…+1300) °С | 1 °С | ±1,5 °С (-100…+1300) °С |
ТХК | ХК(L) | (-100…+750) °С | 1 °С | ±1 °С (-100…+750) °С |
ТНН | НН(N) | (-100…+1300) °С | 1 °С | ±2 °С (-100…+200) °С ±1,5 °С (200…1300) °С |
ТПП | ПП(S) | (0… 1600) °С | 1 °С | ±9 °С (0…500) °С ±5 °С (500…1600) °С |
ТПР | ПР(B) | (300… 1700) °С | 1 °С | ±14 °С (300…1000) °С ±5 °С (1000…1700) °С |
ТВР | ВР(А-1) | (0…2200) °С | 1 °С | ±4 °С (0…2000) °С ±5 °С (2000…2200) °С |
ТЖК | ЖК(J) | (-100…+900) °С | 1 °С | ±1,5 °С (-100…0) °С ±1 °С (0…900) °С |
ПМТ-2 | (0…500) мкм рт. ст. | 0,1 мкм рт. ст. | ±0,15 мкм рт. ст. ±(0…1) мкм рт. ст. |
|
±0,5 мкм рт. ст. ±(1…30) мкм рт. ст. |
||||
±3 мкм рт. ст. ±(30…90) мкм рт. ст. |
||||
±17 мкм рт. ст. ±(90…200) мкм рт. ст. |
||||
±80 мкм рт. ст. ±(200…500) мкм рт. ст. |
||||
Р-3 | (900… 2000) °С | 1 °С | ±6 °С (900… 1200) °С ±2 °С (1200… 1550) °С ±1 °С (1550… 2000) °С |
|
Напряжение | (0…50) мВ | 10 мкВ | ±50 мкВ | |
МЕТАКОН-613–Т–0/20 | ||||
Ток | (0…20, 4…20) мА | 10 мкА | ±20 мкА |
- Цена: Цену уточняйте
