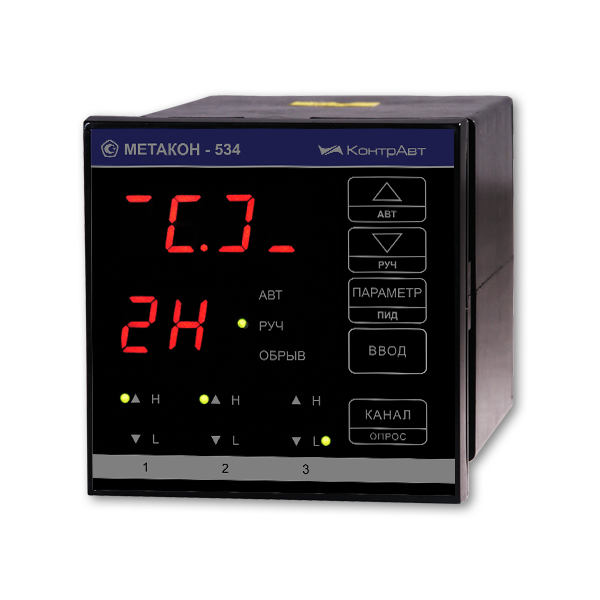

МЕТАКОН-514/524/534 ПДД-регуляторы
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 04 апреля 2025МЕТАКОН-514/524/534 ПДД-регуляторыПод заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Предназначены для ПИД-управления дискретным ШИМ-сигналом реверсивными исполнительными механизмами интегрирующего типа - МЭО (запорная арматура) Выход: реле или транзисторный ключ.
Функции ПИД-регулятора МЕТАКОН-534
- Многоканальное (до 3 каналов) измерение технологических параметров
- ПИД-алгоритм регулирования с ШИМ-сигналом управления на выходе
- Автоматическая настройка параметров ПИД-регулятора
- Сигнализация по двум независимым уровням в каждом канале
- Масштабирование линейных сигналов
- Работа в распределённых системах сбора данных и управления
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Наличие модификаций с четырьмя типами выхода
- Независимое конфигурирование всех каналов
- Программный выбор типа НСХ термопреобразователя и автоматическая ее линеаризация
- 4-проводная схема подключения термосопротивлений
- Контроль обрыва входных линий и аварийных ситуаций
- Аппаратно-программная поддержка интерфейса RS-485
- Контрастная цифровая индикация (антиблик)
- Гальваническая развязка входного и выходного сигналов
- Защита паролем
Органы индикации и управления
Структурная схема
Схемы подключения выходных сигналов
Подключение модификаций Т
МЕТАКОН–514–Т–Х–Х
МЕТАКОН–524–Т–Х–Х
МЕТАКОН–534–Т–Х–Х
.jpg)
Подключение модификаций Р
МЕТАКОН–514–Р–Х–Х
Подключение модификаций С
МЕТАКОН–514–С–Х–Х
Подключение модификаций СР
МЕТАКОН–514–СР–Х–Х
Подключение модификаций К
МЕТАКОН–514–К–Х–Х
Подключение модификаций КР
МЕТАКОН–514–КР–Х–Х
Технические характеристики
| Количество каналов | 1, 2, 3 | |
| Алгоритмы управления | ПИД-регулирование | |
| Автонастройка параметров регулирования | ||
| Два независимых компаратора | ||
| Модификации по типу входных сигналов: |
ТП – | (0…50) мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные градуировки (ПМТ-2, Р-3) |
| ТС50 – | термосопротивления 50М, 50П, Pt50 | |
| ТС100 – | термосопротивления 100М, 100П, Pt100 | |
| 0/5 – | ток (0…5) мА | |
| 0/20 – | ток (0…20, 4…20) мА | |
| 0/1 – | напряжение (0…1) В | |
| 0/10 – | напряжение (0…10) В | |
| Основная погрешность измерений, не более | ±0,1 % | |
| Период опроса входного сигнала | 1 с | |
| Выходные сигналы | По 2 компаратора на канал | |
| Т – | n-p-n транзисторы с открытым коллектором 24 В / 150 мА макс. (оптоизоляция, все эмиттеры соединены) | |
| Р – | электромеханическое реле (постоянное/переменное напряжение 110 В / 250 В, активная/индуктивная нагрузка 5 А / 2 А) | |
| Скорость обмена по RS-485 | 2400, 4800, 9600, 19200 бод | |
| Питание | 220 В +10 / -15 %, 50 ±0,5 Гц, 9 В·А | |
| Монтаж | Щитовой, монтажное окно (92 × 92) мм | |
| Габариты | (96 × 96 × 162) мм | |
| Корпус | КА-Щ1 | |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов | |
| Температура: (0…50) °С | ||
| Влажность: 80% при 35 °С | ||
| Межповерочный интервал | 2 года | |
| Масса, не более | 0,8 кг | |
| Гарантия | 36 месяцев | |
Входные сигналы
| Первичный преобразователь (входной сигнал) |
Пределы измерения температуры | Разрешение | Абсолютная погрешность |
|||
| Тип | Условное обозначение НСХ | |||||
| МЕТАКОН-5Х4-Х-ТС100-Х | ||||||
| Диапазон измерения сопротивления (0…133,3) Ом | ||||||
| ТСМ (α=0,00428 °С-1) | 100М | (-50…+100) °С | 0,1 °С | ± 0,2 °С | ||
| ТСП (α=0,00391 °С-1) | 100П | (-50…+100) °С | 0,1 °С | ± 0,2 °С | ||
| ТСП (α=0,00385 °С-1) | Pt100 | (-50…+100) °С | 0,1 °С | ± 0,2 °С | ||
| Диапазон измерения сопротивления (0…200) Ом | ||||||
| ТСМ (α=0,00428 °С-1) | 100М | (-50…+200) °С | 0,1 °С | ± 0,3 °С | ||
| ТСП (α=0,00391 °С-1) | 100П | (-50…+300) °С | 0,1 °С | ± 0,3 °С | ||
| ТСП (α=0,00385 °С-1) | Pt100 | (-50…+300) °С | 0,1 °С | ± 0,3 °С | ||
| Диапазон измерения сопротивления (0…400) Ом | ||||||
| ТСП (α=0,00391 °С-1) | 100П | (-50…+850) °С | 1 °С | ± 1,0 °С | ||
| ТСП (α=0,00385 °С-1) | Pt100 | (-50…+850) °С | 1 °С | ± 1,0 °С | ||
| МЕТАКОН-5Х4-Х-ТС50-Х | ||||||
| Диапазон измерения сопротивления (0…66,6) Ом | ||||||
| ТСМ (α=0,00428 °С-1) | 50М | (-50…+100) °С | 0,1 °С | ±0,2 °С | ||
| ТСП (α=0,00391 °С-1) | 50П | (-50…+100) °С | 0,1 °С | ±0,2 °С | ||
| ТСП (α=0,00385 °С-1) | Pt50 | (-50…+100) °С | 0,1 °С | ±0,2 °С | ||
| Диапазон измерения сопротивления (0…100) Ом | ||||||
| ТСМ (α=0,00428 °С-1) | 50М | (-50…+200) °С | 0,1 °С | ±0,3 °С | ||
| ТСП (α=0,00391 °С-1) | 50П | (-50…+300) °С | 0,1 °С | ±0,3 °С | ||
| ТСП (α=0,00385 °С-1) | Pt50 | (-50…+300) °С | 0,1 °С | ±0,3 °С | ||
| Диапазон измерения сопротивления (0…200) Ом | ||||||
| ТСП (α=0,00391 °С-1) | 50П | (-50…+850) °С | 1 °С | ±1,0 °С | ||
| ТСП (α=0,00385 °С-1) | Pt50 | (-50…+850) °С | 1 °С | ±1,0 °С | ||
| МЕТАКОН-5Х4-Х-ТП-Х | ||||||
| ТХА | ХА(К) | (-100…+1300) °С | 1 °С | ±1 °С | ||
| ТХК | ХК(L) | (-100…+750) °С | 1 °С | ±1 °С | ||
| ТНН | НН(N) | (-100…+1300) °С | 1 °С | ±1 °С | ||
| ТПП | ПП(S) | (0…1600) °С | 1 °С | ±2 °С | ||
| ТПР | ПР(B) | (300…1700) °С | 1 °С | ±2 °С | ||
| ТВР | ВР(А-1) | (0…2200) °С | 1 °С | ±3 °С | ||
| ТВР | ВР(А-2) | (0…2200) °С | 1 °С | ±3 °С | ||
| ТВР | ВР(А-3) | (0…2200) °С | 1 °С | ±3 °С | ||
| ТЖК | ЖК(J) | (-100…+900) °С | 1 °С | ±1 °С | ||
| ПМТ-2 | (0,1…1000) мкм рт. ст. | |||||
| Р-3 | (900…2000) °С | 1 °С | ±4 °С | |||
| Напряжение | (0…50) мВ | 10 мкВ | ±50 мкВ | |||
| МЕТАКОН-5Х4-Х-0/5-Х | ||||||
| Ток | (0…5) мА | 1 мкА | ±5 мкА | |||
| МЕТАКОН-5Х4-Х-0/20-Х | ||||||
| Ток | (0…20), (4-20) мА | 10 мкА | ±20 мкА | |||
| МЕТАКОН-5Х4-Х-0/1-Х | ||||||
| Напряжение | (0…1) В | 1 мВ | ±1 мВ | |||
| МЕТАКОН-5Х4-Х-0/10-Х | ||||||
| Напряжение | (0…10) В | 10 мВ | ±10 мВ | |||
Информация для заказа
