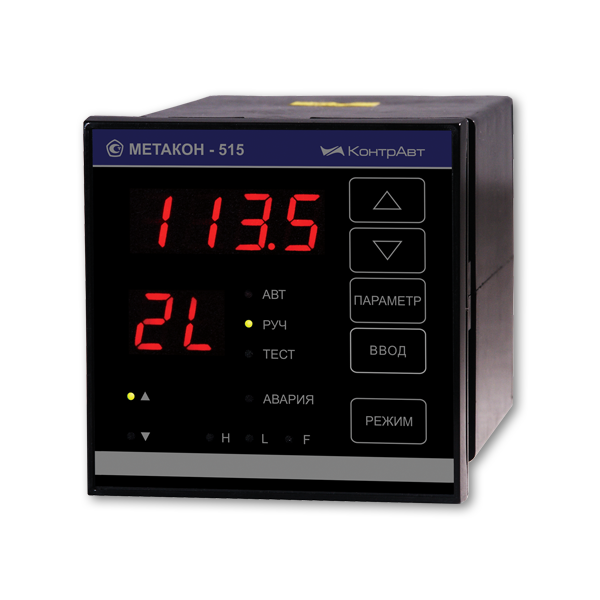

МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 07 февраля 2026МЕТАКОН-515 быстродействующий универсальный ПИД-регуляторПод заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Быстродействующий одноканальный ПИД-регулятор с одним универсальным, двумя дискретными входами и функцией извлечения квадратного корня. Токовые входной и управляющий сигналы, высокое быстродействие делают прибор наиболее подходящим для управления пневмопреобразователями, преобразователями частоты и другими устройствами, рассчитанными на унифицированные сигналы.
Выходы: 1 токовый на управление, 1 токовый на регистрацию, 3 реле. Встроенный источник питания 24 В.
Функции ПИД-регулятора МЕТАКОН-515
- Измерение технологических параметров
- ПИД-регулирование температуры
- ПИД-алгоритм регулирования с аналоговым и ШИМ выходными сигналами управления
- Масштабирование линейных сигналов, функция извлечения квадратного корня
- Три независимых программируемых компаратора (по 8 функций) с выходом на реле
- Внешнее управление функционированием при помощи 2 дискретных входов
- Преобразование измеренного сигнала в унифицированный токовый
- Встроенный гальванически изолированный источник 24 В
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Ручное и автоматическое управление
- Ограничение сигнала управления
- Универсальный вход
- Линеаризация НСХ термопреобразователей
- 4-проводная схема подключения термосопротивлений
- Программный выбор типа НСХ термопреобразователя
- Контроль обрыва входных линий и аварийных ситуаций
- Контрастная цифровая индикация (антиблик)
- Цифровая фильтрация входных сигналов
- Гальваническая развязка входного и выходного сигналов
- Контрастная цифровая индикация (антиблик)
- Защита паролем
Органы индикации и управления
Структурная схема ПИД-регулятора температуры МЕТАКОН-515
Технические характеристики
| Количество каналов | 1 | |
| Алгоритмы управления | ПИД-регулирование температуры и других технологических параметров | |
| Автонастройка параметров регулирования | ||
| Три независимых компаратора по 8 функций | ||
| Универсальный вход | У | (0…50) мВ, сигналы термопреобразователей (выбираются программно) (0…1) В, унифицированные сигналы (0…5, 0…20, 4…20) мА от нормирующих преобразователей температуры, давления, уровня и проч. |
| Основная погрешность измерений, не более | ±0,1 % | |
| Период опроса входного сигнала | 0,25 с | |
| Выходные сигналы | 1 токовый: (0…5, 0…20, 4…20) мА (выбираются программно) | |
| 1 токовый дополнительный: (4…20) мА | ||
| 3 компаратора по 1 реле: | ||
| Р | ~250 В или +110 В 2 А с активной нагрузкой, 1 А с индуктивной |
|
| Скорость обмена по RS-485 | 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод | |
| Питание | 220 В +10 / -15%, 50 ±0,5 Гц, 9 В·А | |
| Монтаж | Щитовой, монтажное окно (92 × 92) мм | |
| Габариты | (96 × 96 × 162) мм | |
| Корпус | КА-Щ1 | |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
| Температура: (0…50) °С | ||
| Влажность: 80% при 35 °С | ||
| Межповерочный интервал | 2 года | |
| Масса, не более | 0,8 кг | |
| Гарантия | 36 месяцев | |
Входные сигналы
| Тип НСХ | Пределы измерений | Погрешность, не более |
| Термопары | ||
| ХА(К) | (-100…+1300) °С | ±0,1 % |
| ХК(L) | (-100…+600) °С | ±0,1 % |
| НН(N) | (-50…+1300) °С | ±0,1 % |
| ЖК(J) | (-100…+900) °С | ±0,1 % |
| ПП(S) | (0…1600) °С | ±0,25 % |
| ПП(R) | (0…1600) °С | ±0,25 % |
| ПР(B) | (300…1700) °С | ±0,25 % |
| ВР(А-1) | (0…2200) °С | ±0,25 % |
| Термопреобразователи сопротивления | ||
| 100М | (-100…+200) °С | ±0,1 % |
| 50М | (-100…+200) °С | ±0,1 % |
| 100П | (-100…+200) °С | ±0,1 % |
| 50П | (-100…+200) °С | ±0,1 % |
| Пирометры | ||
| РК-15 | (400…1500) °С | ±0,15 % |
| Унифицированные сигналы | ||
| Напряжение | (0…50) мВ | ±0,1 % |
| Напряжение | (0…1000) мВ | ±0,1 % |
| Ток | (0…5) мА | ±0,1 % |
| Ток | (0…20) мА | ±0,1 % |
| Ток | (4…20) мА | ±0,1 % |
Информация для заказа
- Цена: Цену уточняйте
