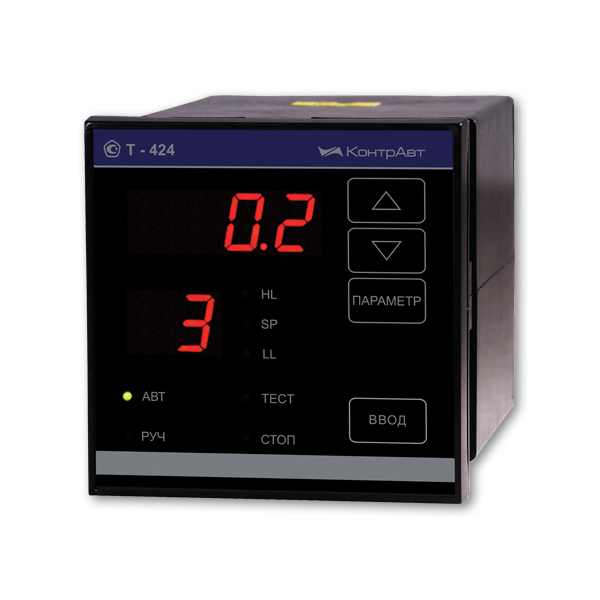

Т-424 универсальный ПИД-регулятор
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 31 марта 2025Т-424 универсальный ПИД-регуляторПод заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Локальный ПИД-регулятор с 4 программно настраиваемыми входами. Наличие токовых входов и выхода, функции извлечения квадратного корня, а также регулятора соотношений делают прибор Т-424 наиболее подходящим для применения в химическом и нефтехимическом производствах.
Встроенный источник питания 24 В.
Выходы: 1 токовый, 1 транзисторный ключ, 3 реле.
Функции ПИД-регулятора Т-424
- Многоканальное измерение технологических параметров (до 4 каналов)
- ПИД-алгоритм регулирования с аналоговым и ШИМ выходными сигналами управления
- Функция регулятора отношений
- Масштабирование линейных сигналов, функция извлечения квадратного корня
- Три независимых программируемых компаратора с выходом на реле
- Преобразование измеренного сигнала в унифицированный токовый
- Встроенный гальванически развязанный источник 24 В
Общие сведения
- Высокая помехоустойчивость ПИД-регулятора (не ниже 3 степени жёсткости)
- Ручное и автоматическое управление
- Ограничение сигнала управления
- Универсальный вход
- Линеаризация НСХ термопреобразователей
- 4-проводная схема подключения термосопротивлений
- Программный выбор типа НСХ термопреобразователя
- Контроль обрыва входных линий и аварийных ситуаций
- Контрастная цифровая индикация (антиблик)
- Цифровая фильтрация входных сигналов
- Гальваническая развязка входного и выходного сигналов
- Контрастная цифровая индикация (антиблик)
- Защита паролем
Органы управления и индикации
Структурная схема
Технические характеристики
| Входные сигналы | Вход 1 | Универсальный: (0…50) мВ Cигналы термопреобразователей (выбираются программно) |
| Вход 2, 3, 4 | (0…1) В, унифицированные сигналы (0…5, 0…20, 4…20) мА от нормирующих преобразователей температуры, давления, уровня и проч. | |
| Основная погрешность измерений, не более | ±0,1 % | |
| Период опроса входного сигнала | 1 с | |
| Выходные сигналы | 1 токовый: (0…5, 0…20, 4…20) мА (выбираются программно) | |
| 1 транзисторный ключ: 24 В / 150 мА | ||
| 3 реле: 240 В, 2 А | ||
| Питание | 220 В +10 / -15%, 50 ±0,5 Гц, 9 В·А Встроенный источник постоянного стабилизированного напряжения 24 В / 100 мА макс. |
|
| Габариты | (96 × 96 × 162) мм | |
| Монтаж | Щитовой, монтажное окно (92 × 92) мм | |
| Корпус | КА-Щ1 | |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов |
|
| Температура: (0…50) °С | ||
| Влажность: 80% при 35 °С | ||
| Межповерочный интервал | 2 года | |
| Масса, не более | 0,8 кг | |
| Гарантия | 36 месяцев | |
Входные сигналы ПИД-регулятора Т-424
| Тип НСХ | Пределы измерений | Погрешность, не более |
| Термопары | ||
| ХА(К) | (-100…+1300) °С | ±1 °С |
| ХК(L) | (-100…+750) °С | ±1 °С |
| НН(N) | (-100…+1300) °С | ±1 °С |
| ПП(S) | (0…1600) °С | ±2 °С |
| ПП(R) | (0…1600) °С | ±2 °С |
| ПР(B) | (300…1700) °С | ±2 °С |
| ВР(А-1) | (0…2200) °С | ±3 °С |
| ЖК(J) | (-100…+900) °С | ±1 °С |
| Унифицированные сигналы | ||
| Напряжение | (0…50) мВ | ±50 (10) мкВ |
| Напряжение | (0…1) В | ±1 (1) мВ |
| Ток | (0…5) мА | ±5 (1) мкА |
| Ток | (0(4)…20) мА | ±5 (1) мкА |
| Термопреобразователи сопротивления | ||
| 100М | (-100…+200) °С | ±0,3 (0,1)°С |
| 100П | (-100…+750) °С | ±0,3 (0,1)°С |
| 50М | (-100…+200) °С | ±0,3 (0,1)°С |
| 50П | (-100…+750) °С | ±0,3 (0,1)°С |
Информация для заказа
- Цена: Цену уточняйте
