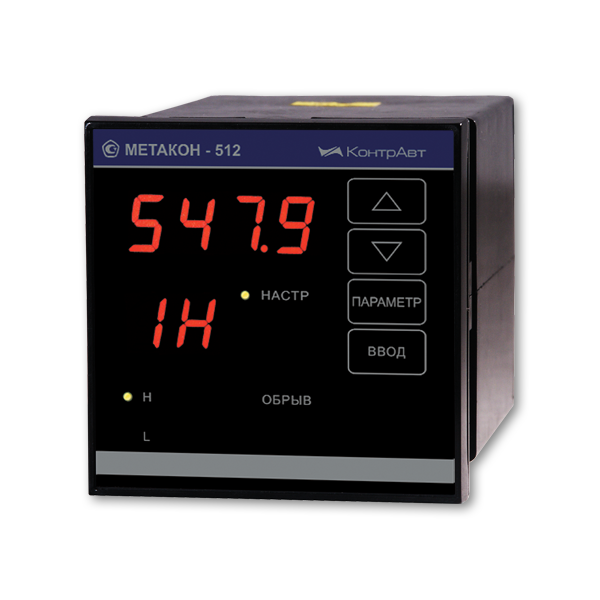

МЕТАКОН-512/522/532/562 многоканальные измерители-регуляторы
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 31 марта 2025Применяются для двух-, трехпозиционного регулирования температуры, давления, влажности и других технологических параметров (до 6 каналов по 2 компаратора в каждом), а также для сигнализации.
Выходы: n-p-n транзистор с ОК, реле, оптосимистор, транзисторный активный ключ
Регуляторы имеют высокую точность измерения (класс точности 0.1), надёжны и просты в эксплуатации. Применяются в качестве измерителей технологических параметров, двухпозиционных или трехпозицонных регуляторов , сигнализаторов аварийных состояний и устройств ввода-вывода сигналов по интерфейсу RS-485.
В качестве датчиков могут служить термопары, термосопротивления или датчики других параметров с унифицированными сигналами тока или напряжения. Приборы отображают измеренные параметры в реальных физических величинах на ярком светодиодном индикаторе.
В зависимости от модификации доступны три типа выхода. Поддержка протокола RNet по сети RS-485 дает возможность использовать регуляторы температуры МЕТАКОН в SCADA-системах АСУТП при помощи OPC-сервера для регуляторов МЕТАКОН.
Функции измерителя-регулятора МЕТАКОН-5х2
- Многоканальное измерение технологических параметров (до 6 каналов)
- Масштабирование линейных сигналов
- Сигнализация по двум независимым уровням в каждом канале
- Двух-, трехпозиционное регулирование по каждому каналу
- Работа в распределённых системах сбора данных и управления
Общие сведения
- Высокая помехоустойчивость прибора (не ниже 3 степени жёсткости)
- Наличие модификаций с тремя типами выхода
- Независимое конфигурирование всех каналов
- Программный выбор типа НСХ термопреобразователя и ее линеаризация
- 4-проводная схема подключения термосопротивлений
- Контроль обрыва входных линий и аварийных ситуаций
- Аппаратно-программная поддержка интерфейса RS-485
- Контрастная цифровая индикация (антиблик)
- Гальваническая развязка входного и выходного сигналов
- Защита паролем
Органы управления и индикации
Функциональные схемы
Функциональная схема всех модификаций приборов, кроме МЕТАКОН-562-Р-X-X, МЕТАКОН-562-КР-X-X
Функциональная схема прибора МЕТАКОН-562-Р-X-X, МЕТАКОН-562-КР-X-X
Технические характеристики
| Количество каналов | 1, 2, 3, 6 | |
| Модификации по типу входных сигналов | ТП – | (0…50) мВ, термопары (ТХА(К), ТХК(L), ТПП(S), ТПР(B), ТВР(А-1), ТЖК(J), ТНН(N)), специальные градуировки (ПМТ-2, Р-3) |
| ТС50 – | термосопротивления 50М, 50П, Pt50 | |
| ТС100 – | термосопротивления 100М, 100П, Pt100 | |
| 0/5 – | ток (0…5) мА | |
| 0/20 – | ток (0(4)…20) мА | |
| 0/1 – | напряжение (0…1) В | |
| 0/10 – | напряжение (0…10) В | |
| Основная погрешность измерений, не более | ±0,1 % | |
| Период опроса входного сигнала | 1 с | |
| Выходные сигналы | по 2 компаратора на канал | |
| Т – | n-p-n транзисторы с открытым коллектором 24 В / 150 мА макс. (оптоизоляция, все эмиттеры соединены) | |
| Р – | Электромеханическое реле (постоянное/переменное напряжение 110 В / 250 В, активная/индуктивная нагрузка 5 А/2 А) | |
| Скорость обмена по RS-485 | 2400, 4800, 9600, 19200 бод | |
| Питание | 220 В +10/-15 %, (50 ±0,5) Гц, 9 В·А | |
| Монтаж | Щитовой, монтажное окно (92 × 92) мм | |
| Габариты | (96 × 96 × 162) мм | |
| Корпус | КА-Щ1 | |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов | |
| Температура: (0…50) °С | ||
| Влажность: 80 % при 35 °С | ||
| Межповерочный интервал | 2 г. | |
| Масса, не более | 0,8 кг | |
| Гарантия | 36 месяцев | |
Входные сигналы
| Тип НСХ | Пределы измерений | Погрешность не более |
| Термопары | ||
| ХА(К) | (-100…+1300) °С | ±1 °С |
| ХК(L) | (-100…+750) °С | ±1 °С |
| НН(N) | (-100…+1300) °С | ±1 °С |
| ПП(S) | (0…1600) °С | ±2 °С |
| ПП(R) | (0…1600) °С | ±2 °С |
| ПР(B) | (300…1700) °С | ±2 °С |
| ВР(А-1) | (0…2200) °С | ±3 °С |
| ЖК(J) | (-100…+900) °С | ±1 °С |
| Унифицированные сигналы | ||
| Напряжение | (0…50) мВ | ±50 (10) мкВ |
| Напряжение | (0…1) В | ±1 (1) мВ |
| Ток | (0…5) мА | ±5 (1) мкА |
| Ток | (0(4)…20) мА | ±5 (1) мкА |
| Термопреобразователи сопротивления ТС100, ТС50 | ||
| ТСМ | (-50…+100) °С | ±0,2 (0,1)°С |
| (-50…+200) °С | ±0,3 (0,1)°С | |
| ТСП | (-50…+100) °С | ±0,2 (0,1)°С |
| (-50…+300) °С | ±0,3 (0,1)°С | |
| (-50…+850) °С | ±0,8 (0,1)°С | |
