Предназначен для измерения температуры и других технологических параметров, сигнализации при достижении заданных уровней, позиционного регулирования. Регулятор имеет универсальный вход, два дискретных входа для управления работой регулятора и задания уставок внешним сигналом, два дублированных дискретных выхода, встроенный источник питания 24 В, интерфейс RS-485.
Функции позиционного регулятора:
- Программный выбор типа входного сигнала
- Линеаризация НСХ термопреобразователей, пирометров и ПМТ
- Масштабирование линейных сигналов
- Компенсация температуры холодного спая (может быть отключена пользователем)
- Коррекция результатов измерения путем смещения на фиксированную величину
- Извлечение квадратного корня из результата измерения
- Позиционное регулирование
- Сигнализация при достижении заданного уровня (8 функций)
- Сигнализация с функцией задержки срабатывания
- Сигнализация с функцией отложенного срабатывания при первом включении
- Переключение уставок и предуставок внешним дискретным сигналом
- Управление работой регулятора внешним дискретным сигналом
- Функция логгера – фиксация минимального и максимального значения
- Функция счетчика моточасов
- Диагностика и сигнализация аварийных ситуаций
- Встроенный источник питания 24 В
- Передача данных и управление по сети RS-485 с помощью технологии SetMaker
Общие сведения
- Высокая точность измерения и преобразования 0,1 %
- Высокая температурная стабильность (0,0025 % / градус)
- Гальваническая изоляция между собой входов, выходов, интерфейса, питания
- Одновременная индикация измеренного значения и уставок на двух 4-разрядных цифровых дисплеях
- Высокая помехозащищённость – класс 3 критерий А
- Программная настройка (конфигурирование) параметров
- Ограничение доступа к конфигурированию с помощью пароля
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Диапазон рабочих температур (0…50) °С
- Диапазон напряжений питания ~(85…265) В
Функциональная схема регулятора-измерителя
Большой выбор функций и режимов работы регулятора-измерителя
- программный выбор функций компаратора (8 типов функций)
- для каждой из функций возможен режим отложенной сигнализации (блокировка при первом включении), режим задержки срабатывания компаратора
- переключение уставок и предуставок компаратора внешним дискретным сигналом
- блокировка работы компаратора внешним дискретным сигналом
Функции компараторов

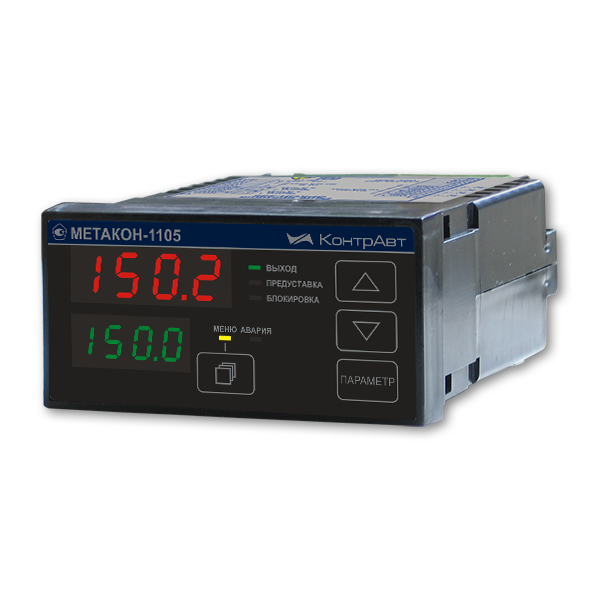

Назначение входных дискретных сигналов регулятора измерителя МЕТАКОН-1105
Прибор имеет два дискретных входа, гальванически изолированные от остальных частей схемы.
Внешний сигнал по входу «Предуставка» позволяет заменять набор уставок H и h на набор предуставок PH и Ph. Предуставки PH и Ph задаются заранее в оперативном меню или при конфигурировании. Наличие такой возможности устраняет необходимость оперативного изменения уставок с передней панели и позволяет управлять работой регулятора внешними сигналами (переключателями, сигналами контроллера, датчиками-реле и проч.).
Внешний сигнал по входу «Блокировка» позволяет отключить компаратор и выход прибора. В частности, этим сигналом можно управлять работой регулятора и переводить его в режимы СТАРТ (регулятор работает по позиционному закону) и СТОП (выход регулятора отключен).
Функция логгера
Фиксация в энергонезависимой памяти максимального и минимального значения измеренного технологического параметра с момента последнего сброса, возможность просмотра и удаления этих значений.
Функция счётчика моточасов
Сохранение в энергонезависимой памяти времени включенного состояния прибора.
Выходы позиционного регулятора
Название выхода | Назначение | Тип выхода | Характеристики | |
DO 1 DO 2 |
Сигнал компаратора | ТР | транзистор n-p-n с ОК электромеханическое реле |
60 В, 150 мА 250 В, 5 А |
СР | драйвер управления симистором электромеханическое реле |
600 В, 1 А имп. 250 В, 5 А |
||
DC 24 V | Питание нормирующих преобразователей, индикаторов, реле |
Источник питания | 24 В, 100 мА макс. стабилизированный |
|
RS-485 | Передача данных по сети | Интерфейс RS-485 | 115,2 кбит/с макс. |
Схема подключения позиционного регулятора
Технические характеристики
Измерительный вход | Универсальный (напряжение, ток, сопротивление) |
Основная погрешность измерений, не более | ± 0,1 % |
Встроенный источник питания | 24 ±1,2 В, 100 мА |
Скорость обмена по RS-485 | До 115,2 кбит/с |
Номинальное напряжение питания | 220 ±22 В, 50 Гц, 20 ВА |
Допустимый диапазон напряжений питания | (85…265) В |
Монтаж | Щитовой, монтажное окно (92 × 46) мм |
Габариты | (96 × 48 × 132) мм (без крепления) |
Корпус | КА-Щ2 |
Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов Температура: (0…50) °С Влажность: 80 % при 35 °С |
Масса, не более | 800 г |
Гарантия | 36 месяцев |
Типы и диапазоны входных сигналов
Тип входного сигнала | Диапазон измерения | Погрешность |
Напряжение | (0…50) мВ (-1000…+1000) мВ |
±50 мкВ ±2 мВ |
Ток | (0…5) мА (0…20) мА (4…20) мА |
±20 мкА ±20 мкА ±20 мкА |
Сопротивление | (0…100) Ом (0…250) Ом (0…500) Ом |
±0,1 Ом ±0,25 Ом ±0,5 Ом |
Хромель-алюмель ХА(K)* | (-100…+1300) ºС | ±1 °С |
Хромель-копель ХК(L) | (-100…+600) ºС | ±1 °С |
Нихросил-нисил НН(N) | (-50…+1300) ºС | ±1 °С |
Железо-константан ЖК(J) | (-100…+900) ºС | ±1 °С |
Платина-10 % Родий/Платина ПП(S) | (0…1600) ºС | ±5 °С |
Платина-13 % Родий/Платина ПП(R) | (0…1600) ºС | ±2 °С |
Платина-30 % Родий/Платина-6 % Родий ПР(B) | (300…1700) ºС | ±5 °С |
Медь/константан MK(T) | (-150…+400) ºС | ±1,3 °С |
Хромель/константан XKн(Е) | (-150…+1000) ºС | ±0,8 °С |
Вольфрам-рений ВР(А-1) | (0…2200) ºС | ±4 °С (0…2000 °С) ±5 °С (2000…2200 °С) |
Вольфрам-рений ВР(А-2) | (0…1800) ºС | ±4 °С (0…1500 °С) ±5°С (1500…1800 °С) |
Вольфрам-рений ВР(А-3) | (0…1800) ºС | ±4 °С(0…1500 °С) ±5 °С(1500…1800 °С) |
100М | (-180…+200) ºС | ±0,3 °С |
50М | (-180…+200) ºС | ±0,3 °С |
100П | (-200…+850) ºС | ±0,3 °С |
50П | (-200…+850) ºС | ±0,3 °С |
Pt100 | (-200…+850) ºС | ±1 °С |
ПМТ-2 | (0,1…500) мкм рт.ст | ±(0,15…80) мкм рт. ст. |
ПМТ-4 | (0,1…200) мкм рт.ст | ±(0,15…80) мкм рт. ст. |
РК-15 | (400…1500) ºС | ±3 °С |
РС-20 | (900…2000) ºС | ±1 °С |
* При выпуске прибор сконфигурирован на работу с ТП типа хромель-алюмель ХА(К)
Выходы позиционного регулятора
Название выхода | Назначение | Тип выхода | Характеристики | |
DO 1 DO 2 |
Сигнал компаратора | ТР | транзистор n-p-n с ОК электромеханическое реле |
60 В, 150 мА 250 В, 5 А |
СР | драйвер управления симистором электромеханическое реле |
600 В, 1 А имп. 250 В, 5 А |
||
DC 24 V | Питание нормирующих преобразователей, индикаторов, реле |
Источник питания | 24 В, 100 мА макс. стабилизированный |
|
RS-485 | Передача данных по сети | Интерфейс RS-485 | 115,2 кбит/с макс. |
