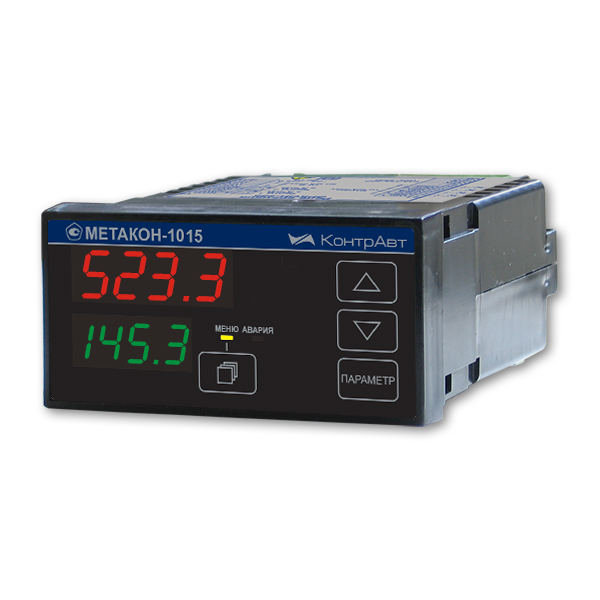

Применяется для измерения и отображения температуры и других технологических параметров, а также для их преобразования в токовый сигнал. Возможен режим «лупа». Передача данных по сети RS-485. Регистрация минимального и максимального значения с момента сброса, подсчет моточасов. Вход: универсальный для термопар, термосопротивлений, унифицированных тока и напряжения. Индикация: 2х4 семисегментных дисплея. Встроенный источник питания 24 В, интерфейс RS-485.
Функции измерителя-преобразователя:
- Программный выбор типа входного сигнала
- Линеаризация НСХ термопреобразователей, пирометров и ПМТ
- Масштабирование линейных сигналов
- Компенсация температуры холодного спая (может быть отключена пользователем)
- Коррекция результатов измерения путем смещения на фиксированную величину
- Извлечение квадратного корня из результата измерения
- Преобразование сигналов термопар, термометров сопротивления, пирометров и унифицированных сигналов тока и напряжения в унифицированный токовый сигнал (0…5, 0…20, 4…20) мА
- Режим лупы (преобразование части диапазона входного сигнала)
- П-регулирование с токовым выходным сигналом управления
- Функция логгера – фиксация минимального и максимального значения
- Функция счетчика моточасов
- Диагностика и сигнализация аварийных ситуаций
- Встроенный источник питания 24 В
- Передача данных и управление по сети RS-485с помощью технологии SetMaker
Общие сведения
- Высокая точность измерения и преобразования 0,1 %
- Высокая температурная стабильность (0,0025 % / градус)
- Гальваническая изоляция между собой входов, выходов, питания прибора
- Активный выход тока (не требуется дополнительный источник питания)
- Одновременная индикация измеренного значения и уровня выходного сигнала на двух 4-разрядных цифровых дисплеях
- Высокая помехозащищённость – класс 3 критерий А
- Программная настройка (конфигурирование) параметров
- Ограничение доступа к конфигурированию с помощью пароля
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Диапазон рабочих температур (0…50) °С
- Диапазон напряжений питания ~(85…265) В
Функциональная схема измерителя-преобразователя
Функция логгера
Фиксация в энергонезависимой памяти максимального и минимального значения измеренного технологического параметра с момента последнего сброса, возможность просмотра и удаления этих значений
Функция счётчика моточасов
Сохранение в энергонезависимой памяти времени включенного состояния прибора
Схема подключения измерителя-преобразователя Метакон-1015
Выходы измерителя-преобразователя Метакон-1015
Название выхода | Назначение | Тип выхода | Характеристики |
АО 1 | Назначение программируется: Сигнал управления Сигнал ретрансляции |
Активный токовый, гальванически изолированный |
0...5 мА (нагрузка до 2,4 кОм) 0...20, 4...20 мА (нагрузка до 600 Ом) |
DC 24 V |
Питание нормирующих преобразователей, индикаторов, реле |
Источник питания | 24 В, 100 мА макс. стабилизированный |
RS-485 | Передача данных по сети | Интерфейс RS-485 | 115,2 кбит/с макс. |
Технические характеристики измерителя-преобразователя Метакон-1015
Измерительный вход | универсальный (напряжение, ток, сопротивление) |
Основная погрешность измерений, не более |
± 0,1 % |
Встроенный источник питания | 24 ±1,2 В, 100 мА |
Скорость обмена по RS-485 |
До 115,2 кбит/с |
Номинальное напряжение питания | 220 ±22 В, 50 Гц, 20 В·А |
Допустимый диапазон напряжений питания |
(85…265) В |
Монтаж | Щитовой, монтажное окно (92 × 46) мм |
Габариты |
(96 × 48 × 132) мм (без крепления) |
Корпус | КА-Щ2 |
Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов Температура: (0…50) °С Влажность: 80 % при 35 °С |
Масса, не более | 800 г |
Гарантия | 36 месяцев |
Типы и диапазоны входных сигналов измерителя-преобразователя Метакон-1015
Тип входного сигнала | Диапазон измерения | Погрешность |
Напряжение | (0…50) мВ (-1000…+1000) мВ |
±50 мкВ ±2 мВ |
Ток | (0…5) мА (0…20) мА (4…20) мА |
±20 мкА ±20 мкА ±20 мкА |
Сопротивление | (0…100) Ом (0…250) Ом (0…500) Ом |
±0,1 Ом ±0,25 Ом ±0,5 Ом |
Хромель-алюмель ХА(K)* | (-100…+1300) ºС | ±1 °С |
Хромель-копель ХК(L) | (-100…+600) ºС | ±1 °С |
Нихросил-нисил НН(N) | (-50…+1300) ºС | ±1 °С |
Железо-константан ЖК(J) | (-100…+900) ºС | ±1 °С |
Платина-10 % Родий/Платина ПП(S) | (0…1600) ºС | ±5 °С |
Платина-13 % Родий/Платина ПП(R) | (0…1600) ºС | ±2 °С |
Платина-30 % Родий/Платина-6 % Родий ПР(B) | (300…1700) ºС | ±5 °С |
Медь/константан MK(T) | (-150…+400) ºС | ±1,3 °С |
Хромель/константан XKн(Е) | (-150…+1000) ºС | ±0,8 °С |
Вольфрам-рений ВР(А-1) | (0…2200) ºС | ±4 °С (0…2000 °С) ±5 °С (2000…2200 °С) |
Вольфрам-рений ВР(А-2) | (0…1800) ºС | ±4 °С (0…1500 °С) ±5°С (1500…1800 °С) |
Вольфрам-рений ВР(А-3) | (0…1800) ºС | ±4 °С(0…1500 °С) ±5 °С(1500…1800 °С) |
100М | (-180…+200) ºС | ±0,3 °С |
50М | (-180…+200) ºС | ±0,3 °С |
100П | (-200…+850) ºС | ±0,3 °С |
50П | (-200…+850) ºС | ±0,3 °С |
Pt100 | (-200…+850) ºС | ±1 °С |
ПМТ-2 | (0,1…500) мкм рт.ст. | ±(0,15…80) мкм рт. ст. |
ПМТ-4 | (0,1…200) мкм рт.ст. | ±(0,15…80) мкм рт. ст. |
РК-15 | (400…1500) ºС | ±3 °С |
РС-20 | (900…2000) ºС | ±1 °С |
* При выпуске прибор сконфигурирован на работу с ТП типа хромель-алюмель ХА(К)
Выходы измерителя-преобразователя Метакон-1015
Название выхода | Назначение | Тип выхода | Характеристики |
АО 1 | Назначение программируется: Сигнал управления Сигнал ретрансляции |
Активный токовый, гальванически изолированный |
(0…5) мА (нагрузка до 2,4 кОм) (0…20, 4…20) мА (нагрузка до 600 Ом) |
DC 24 V |
Питание нормирующих преобразователей, индикаторов, реле |
Источник питания | 24 В, 100 мА макс. стабилизированный |
RS-485 | Передача данных по сети | Интерфейс RS-485 | 115,2 кбит/с макс. |
