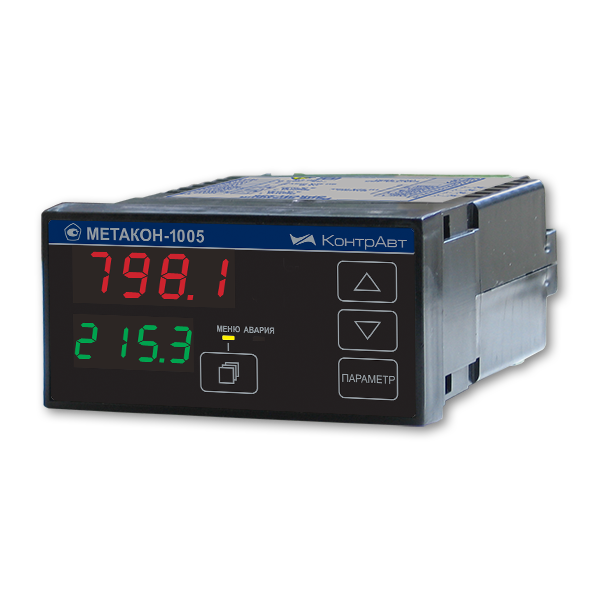

МЕТАКОН-1005 измеритель технологических параметров, щитовой монтаж, RS-485
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 03 апреля 2025Применяется для измерения и отображения температуры и других технологических параметров на щитах управления. Регистрация минимального и максимального значения с момента сброса. Вход: универсальный для термопар, термосопротивлений, унифицированных тока и напряжения. Индикация: 2х4 семисегментных дисплея. Встроенный источник питания 24 В, интерфейс RS-485
Измеритель имеет универсальный вход для подключения термопар, термометров сопротивления, унифицированных сигналов тока и напряжения, встроенный источник питания 24 В, интерфейс RS-485. Регулятор регистрирует минимальное и максимальное значения измеренного параметра с момента последнего сброса, имеет счетчик моточасов (времени наработки).
Состав оперативного меню регулятора и параметры, отображаемые на двух 4-разрядных дисплеях, назначаются пользователем. Доступ к изменению параметров настройки измерителя может быть ограничен паролем.
Функции регулятора измерителя параметров
- Программный выбор типа входного сигнала
- Линеаризация НСХ термопреобразователей, пирометров и ПМТ
- Масштабирование линейных сигналов
- Компенсация температуры холодного спая (может быть отключена пользователем)
- Коррекция результатов измерения путем смещения на фиксированную величину
- Извлечение квадратного корня из результата измерения
- Функция логгера – фиксация минимального и максимального значения
- Функция счетчика моточасов
- Диагностика и сигнализация аварийных ситуаций
- Встроенный источник питания 24 В
- Передача данных и управление по сети RS-485 с помощью технологии SetMaker
Общие сведения
- Высокая точность измерения 0,1 %
- Высокая температурная стабильность (0,0025 % / градус)
- Гальваническая изоляция между собой входов, питания прибора
- Одновременная индикация измеренного значения и минимальных (максимальных) значений на двух 4-разрядных цифровых дисплеях
- Высокая помехозащищённость – класс 3 критерий А
- Программная настройка (конфигурирование) параметров
- Ограничение доступа к конфигурированию с помощью пароля
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Диапазон рабочих температур (0…50) °С
- Диапазон напряжений питания ~(85…265) В
Функциональная схема измерителя параметров МЕТАКОН-1005
Функция логгера
Фиксация в энергонезависимой памяти максимального и минимального значения измеренного технологического параметра с момента последнего сброса, возможность просмотра и удаления этих значений
Функция счётчика моточасов
Сохранение в энергонезависимой памяти времени включенного состояния прибора
Схема подключения измерителя технологических параметров
Технические характеристики измерителя параметров
| Измерительный вход | Универсальный (напряжение, ток, сопротивление) |
| Основная погрешность измерений, не более | ± 0,1 % |
| Встроенный источник питания | 24 ±1,2 В, 100 мА |
| Скорость обмена по RS-485 | до 115,2 кбит/с |
| Номинальное напряжение питания | 220 ±22 В, 50 Гц, 20 ВА |
| Допустимый диапазон напряжений питания | (85…265) В |
| Монтаж | Щитовой, монтажное окно (92 × 46) мм |
| Габариты | (96 × 48 × 132) мм (без крепления) |
| Корпус | КА-Щ2 |
| Условия эксплуатации | Закрытые взрывобезопасные помещения без агрессивных паров и газов Температура: (0…50) °С Влажность: 80 % при 35 °С |
| Масса, не более | 800 г |
| Гарантия | 36 месяцев |
Типы и диапазоны входных сигналов измерителя
| Тип входного сигнала | Диапазон измерения | Погрешность |
| Напряжение | (0…50) мВ (-1000…+1000) мВ |
±50 мкВ ±2 мВ |
| Ток | (0…5) мА (0…20) мА (4…20) мА |
±20 мкА ±20 мкА ±20 мкА |
| Сопротивление | (0…100) Ом (0…250) Ом (0…500) Ом |
±0,1 Ом ±0,25 Ом ±0,5 Ом |
| Хромель-алюмель ХА(K)* | (-100…+1300) ºС | ±1 °С |
| Хромель-копель ХК(L) | (-100…+600) ºС | ±1 °С |
| Нихросил-нисил НН(N) | (-50…+1300) ºС | ±1 °С |
| Железо-константан ЖК(J) | (-100…+900) ºС | ±1 °С |
| Платина-10 % Родий/Платина ПП(S) | (0…1600) ºС | ±5 °С |
| Платина-13 % Родий/Платина ПП(R) | (0…1600) ºС | ±2 °С |
| Платина-30 % Родий/Платина-6 % Родий ПР(B) | (300…1700) ºС | ±5 °С |
| Медь/константан MK(T) | (-150…+400) ºС | ±1,3 °С |
| Хромель/константан XKн(Е) | (-150…+1000) ºС | ±0,8 °С |
| Вольфрам-рений ВР(А-1) | (0…2200) ºС | ±4 °С (0…2000 °С) ±5 °С (2000…2200 °С) |
| Вольфрам-рений ВР(А-2) | (0…1800) ºС | ±4 °С (0…1500 °С) ±5 °С (1500…1800 °С) |
| Вольфрам-рений ВР(А-3) | (0…1800) ºС | ±4 °С(0…1500 °С) ±5 °С(1500…1800 °С) |
| 100М | (-180…+200) ºС | ±0,3 °С |
| 50М | (-180…+200) ºС | ±0,3 °С |
| 100П | (-200…+850) ºС | ±0,3 °С |
| 50П | (-200…+850) ºС | ±0,3 °С |
| Pt100 | (-200…+850) ºС | ±1 °С |
| ПМТ-2 | (0,1…500) мкм рт.ст. | ±(0,15…80) мкм рт. ст. |
| ПМТ-4 | (0,1…200) мкм рт.ст. | ±(0,15…80) мкм рт. ст. |
| РК-15 | (400…1500) ºС | ±3 °С |
| РС-20 | (900…2000) ºС | ±1 °С |
* При выпуске прибор сконфигурирован на работу с ТП типа хромель-алюмель ХА(К)
