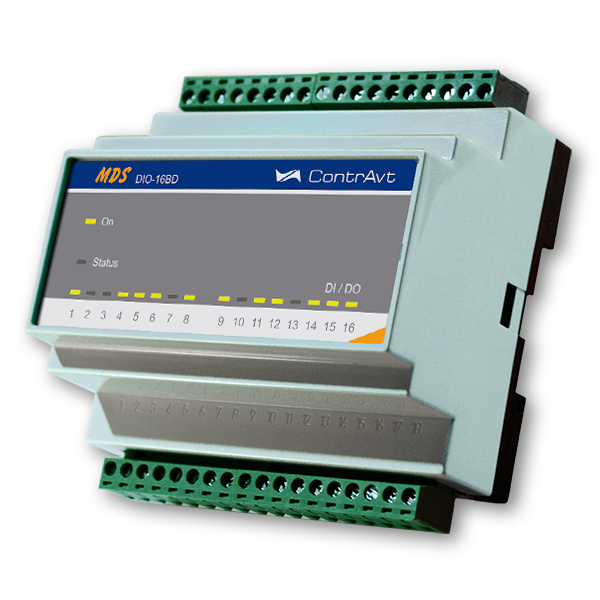

MDS DIO-16BD – 16-канальные модули ввода-вывода дискретных сигналов. 16 дискретных каналов объединены в две гальванически изолированные группы по 8 каналов. Каждый канал может быть индивидуально запрограммирован как на ввод, так и на вывод. Выходы типа «открытый коллектор»
Дискретные модули ввода-вывода MDS DIO DIO-16BD позволяют управлять сигналами по сети исполнительными устройствами - реле, пускателями, клапанами, соленоидами и проч., а также вводить по сети в системы сбора данных и управления состояние дискретных устройств - кнопок, расцепителей, датчиков прерывания, дискретных выходов контрольно-регулирующих и контрольно-измерительных приборов и проч.
В дискретных модулях ввода-вывода MDS DIO DIO-16BD каждый из 16 каналов может быть запрограммирован как на дискретный ввод, так и на дискретный вывод.
Модули ввода-вывода дискретных сигналов MDS DIO DIO-16BD поддерживают протоколы MODBUS RTU, RNet и DCON (совместим с ADAM и ICP DAS). Для облегчения возможности интеграции модулей в SCADA-системы разработаны OPC-сервер для регуляторов МЕТАКОН (поддержка серии МЕТАКОН и MDS-модулей по протоколу RNet) и OPC-сервер для MDS-модулей (поддержка MODBUS RTU). OPC-серверы распространяются бесплатно.
ВНИМАНИЕ!
С 21 марта 2018 года начат выпуск новой модификации модуля с улучшенными техническими характеристиками:
-
Частота опроса входных сигналов увеличена со 100 Гц до 1000 Гц
-
Дополнительный счетчик событий на 32 разряда (16 разрядов остается)
-
Результаты счетчиков событий на 32 разряда сохраняются в энергонезависимой памяти
-
Функция автовозврата выхода в исходное состояние через заданное время
-
Функция формирования ШИМ сигнала
-
Выбор режима "INIT" внешними соединениями без вскрытия корпуса
-
Сокращение времени отклика до 1 мс (было 10 мс), устранена зависимость от длины посылки
-
Повышенная яркость свечения индикаторов (зеленые заменены на желтые)
-
Полная совместимость регистровой модели со старой модификацией
Функции модуля ввода-вывода дискретных сигналов MDS DIO-16BD
- Регистрация и обработка дискретных сигналов от первичных датчиков (кнопки, контакты реле, оптические датчики и т.п.)
- Первичная обработка сигналов (счетчики, защелки, подавление дребезга контактов и т.д)
- Ввод дискретных сигналов от датчиков с различным типом выхода («сухой» контакт, n-p-n транзистор с открытым коллектором, логический сигнал)
- Цифровая фильтрация входных дискретных сигналов
- Синхроввод: синхронное измерение сигналов несколькими модулями
- Вывод дискретных сигналов на внешние исполнительные устройства (тип выхода n-p-n транзистор с открытым коллектором)
- 16 счетчиков событий, подключенных к каналам ввода/вывода (16 и 32 разряда (new))
- Запись результатов счетчиков событий на 32 разряда в энергонезависимую память
- Функция защелки состояния «0» и «1» канала ввода/вывода
- Функция автовозврата выхода в исходное состояние через заданное время (new)
- Функция формирования ШИМ сигнала (new)
- Обеспечение сетевого информационного обмена по интерфейсу RS-485
- Поддержка промышленных протоколов MODBUS RTU, DCON (совместим с ADAM и ICP DAS), RNet, выбор протокола обмена движковыми переключателями
- Сохранение текущих значений выходных сигналов при выключении питания с возможностью их восстановления
- Предустановка значений состояния выходов при включении питания
- Установка безопасных значений состояния выходов при срабатывании системного «сторожевого» таймера
- Контроль интервала времени между транзакциями по информационной сети (системный «сторожевой» таймер)
- Таймер времени нахождения модуля во включенном состоянии
- Индикация состояния входов и выходов
- Индикация результатов диагностики аварийных ситуаций
- Режим «INIT» с фиксированными настройками сетевого обмена
- Сохранение установленных характеристик модуля в энергонезависимой памяти при отключении питания
Общие сведения
- Широкий диапазон рабочих температур (-40…+60) °С
- Широкий диапазон напряжений питания (12…36) В
- Гальваническая развязка входных цепей, RS-485 и цепей питания
- Настройка с помощью конфигуратора SetMaker
Органы индикации модуля ввода-вывода дискретных сигналов MDS DIO-16BD
Функциональная схема MDS модуля ввода-вывода дискретных сигналов MDS DIO-16BD
Технические характеристики модуля дискретного ввода/вывода DIO-16BD
Количество входных каналов | 16 (2 группы по 8) | |
Тип входного сигнала | сухой контакт «открытый коллектор» n-p-n логические уровни |
|
Число разрядов счётчика событий в каждом канале | 16 и 32 | |
Максимальная частота по входу | 1000 Гц | |
Напряжение на входе, не более | 30 В | |
Количество выходных каналов | 16 (2 группы по 8) | |
Тип выходного сигнала | транзисторный ключ n-p-n «открытый коллектор» |
|
Максимальный коммутируемый ток, не более | 320 мА (на группу) | |
Максимальное коммутируемое напряжение, не более | = 35 В | |
Гальваническая изоляция входы–цепи питания/интерфейс–цепи питания | 1500 В / 500 В | |
Интерфейс | RS-485 | |
Протоколы | MODBUS RTU; DCS (ASCII); RNet | |
Скорость передачи данных | до 115,2 кбод | |
Время отклика на запрос (MODBUS RTU, 115,2 кбод), не более | 1 мс | |
Допустимый диапазон напряжений питания | = (12…36) В | |
Защита от перемены полярности напряжения питания | есть | |
Габариты, не более | 105 х 90 х 58 мм | |
Корпус | MDS тип 1 | |
Условия эксплуатации: | закрытые взрывобезопасные помещения без агрессивных паров и газов | |
Климатическое исполнение по ГОСТ Р 52931 | В4 | С4 |
Температура | (0…50) °С | (-40…+60) °С |
Влажность, при 35 °С | 80 % | 95 % |
Масса, не более | 300 г | |
Гарантия | 36 месяцев |
