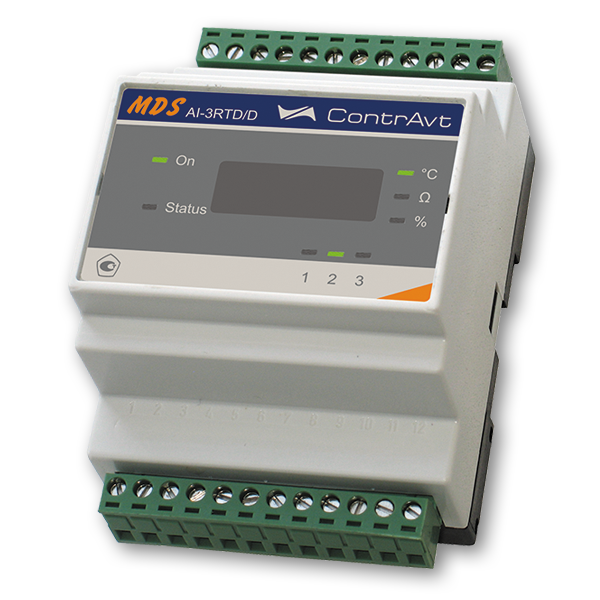

MDS AI-3RTD, AI-3RTD/D – трёхканальные аналоговые модули ввода сигналов термопреобразователей сопротивления. Принимает сигналы от всех распространенных термопреобразователей сопротивления по ГОСТ 6651, подключенных по 4-проводной схеме, а также от потенциометрических датчиков. Опция - дисплей.
Аналоговые модули AI-3RTD, AI-3RTD/D обеспечивают трёхканальный ввод сигналов термопреобразователей сопротивления. Принимают сигналы от наиболее распространенных термопреобразователей сопротивления по ГОСТ 6651, подключенных по 4-проводной схеме, а также от потенциометрических датчиков.
Применение интерфейса RS-485 и открытых протоколов позволяет использовать их, как в комплекте с управляющим промышленным контроллером, так и в различных SCADA-системах.
Аналоговые модули AI-3RTD, AI-3RTD/D поддерживают протоколы MODBUS RTU, RNet и DCON (совместим с ADAM и ICP DAS). Для облегчения возможности интеграции модулей в SCADA-системы разработаны OPC-сервер для регуляторов МЕТАКОН (поддержка серии МЕТАКОН и MDS-модулей по протоколу RNet) и OPC-сервер для MDS-модулей (поддержка MODBUS RTU). OPC-серверы распространяются бесплатно.
Функции модулей ввода сигналов термосопртивлений AI-3RTD, AI-3RTD/D
- Измерение аналоговых сигналов от потенциометрических датчиков и термо-преобразователей сопротивления
- Программный выбор типа входного сигнала для каждого канала
- Линеаризация НСХ
- Линейное масштабирование измеренного значения для каждого канала
- Программный выбор постоянной времени ФНЧ для каждого канала
- Программный выбор приоритета опроса канала
- Отображение результата измерения в единицах физических величин на четырёхразрядном цифровом дисплее (для модуля MDS AI-3RTD/D)
- Синхроввод: синхронное измерение сигналов несколькими модулями
- Обеспечение сетевого информационного обмена по интерфейсу RS-485
- Поддержка промышленных протоколов MODBUS RTU, DCON (совместим с ADAM и ICP DAS), RNet, выбор протокола обмена движковыми переключателями
- Контроль интервала времени между транзакциями по информационной сети (системный «сторожевой» таймер)
- Таймер времени нахождения модуля во включенном состоянии
- Индикация результатов диагностики аварийных ситуаций
- Режим «INIT» с фиксированными настройками сетевого обмена
- Сохранение установленных характеристик модуля в энергонезависимой памяти при отключении питания
- Разъёмные клеммные соединители
Общие сведения
- Высокая точность преобразования 0,1 %
- Широкий диапазон рабочих температур (-40…+60) °С
- Широкий диапазон напряжений питания (10…30) В
- Гальваническая развязка входных цепей, RS-485 и цепей питания
- Настройка с помощью конфигуратора SetMaker
Функциональная схема модулей ввода сигналов термосопртивлений AI-3RTD, AI-3RTD/D
Подключение термопреобразователя сопротив ления и потенциометрического датчика
Подключение модуля в промежуточную точку сети
Подключение на конце линии терминального резистора 120 Ом
Органы индикации
Технические характеристики модулей ввода сигналов термосопртивлений AI-3RTD, AI-3RTD/D
Количество входных каналов | 3 | |
Тип сигнала: | ||
Термопреобразователи сопротивления | 50М, 100М, 50П, 100П, 500П, Pt50, Pt100, Pt500, 100Н, 500Н | |
Сопротивления | 0…100 Ом, 0…250 Ом, 0…500 Ом, 0…1000 Ом, 0…2000 Ом | |
Частота опроса входных сигналов | 10 Гц | |
Коэффициент подавления помех общего / нормального вида | 100 дБ / 70 дБ | |
Защита от перенапряжения на входе | до 35 В | |
Входное сопротивление: | ||
При измерении напряжения | > 100 кОм | |
При измерении тока | 100 Ом | |
Основная погрешность | 0,1 % | |
Гальваническая изоляция входы–цепи питания/интерфейс–цепи питания | 1500 В / 900 В | |
Интерфейс | RS-485 | |
Протоколы | MODBUS RTU; RNet | |
Скорость передачи данных | до 115,2 кбод | |
Допустимый диапазон напряжений питания | = (10…30) В | |
Защита от перемены полярности напряжения питания | Есть | |
Габариты, не более | (70 х 90 х 58) мм | |
Корпус | MDS тип 2 | |
Условия эксплуатации: | закрытые взрывобезопасные помещения без агрессивных паров и газов | |
Климатическое исполнение по ГОСТ Р 52931 | В4 | С4 |
Температура | (0…50) °С | (-40…+60) °С |
Влажность, при 35 °С | 80 % | 95 % |
Масса, не более | 300 г | |
Гарантия | 36 месяцев |
Входные сигналы модулей ввода сигналов термосопртивлений AI-3RTD, AI-3RTD/D
Тип |
Диапазоны измерений |
Погрешность |
|
Термопары |
|||
ТСМ | 50М (α=0,00428 °С-1) | (-180...+200) °С | ± 0,25 °С |
ТСМ | 50М (α=0,00428 °С-1) | (-180...+200) °С | ± 0,25 °С |
ТCП | 50П (α=0,00385 °С-1) | (-200...+850) °С | ± 1 % |
ТCП | 50П (α=0,00385 °С-1) | (-200...+850) °С | ± 1 % |
ТCП | 50П (α=0,00385 °С-1) | (-200...+850) °С | ± 1 % |
ТCП | Pt50 (α=0,00391 °С-1) | (-200...+850) °С | ± 1 % |
ТCП | Pt50 (α=0,00391 °С-1) | (-200...+850) °С | ± 1 % |
ТСН | 100Н (α=0,00617 °С-1) | (-60...+180) °С | ± 0,3 °С |
ТСН | 100Н (α=0,00617 °С-1) | (-60...+180) °С | ± 0,3 °С |
Сопротивление |
|||
Сопротивление | (0…100) Ом | ± 100 мОм | |
Сопротивление | (0…250) Ом | ± 250 мОм | |
Сопротивление | (0…500) Ом | ± 500 мОм | |
Сопротивление | (0…1000) Ом | ± 1000 мОм | |
Сопротивление | (0…2000) Ом | ± 2000 мОм |
- Цена: Цену уточняйте
