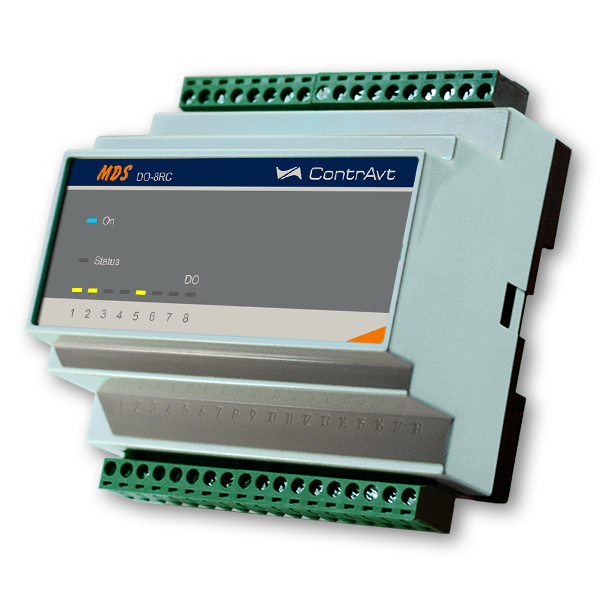

MDS DO-8RС – 8 дискретных выходов, электромеханические реле, контакты на переключение
Дискретные модули вывода MDS DO-8RC обеспечивают вывод дискретных сигналов по 8 каналам реле. Применяются для управления исполнительными устройствами – реле, пускателями, клапанами, соленоидами и проч.
MDS-модули поддерживают протокол MODBUS RTU. Для интеграции модулей в SCADA систему рекомендуется использовать ОРС сервер Master OPC от фирмы Инсат.
Функции модулей вывода дискретных сигналов MDS DO-8RC
- Вывод дискретных сигналов по восьми каналам, тип выхода электромеханическое реле, контакты на переключение (тип С)
- Индивидуальная гальваническая изоляция каналов вывода между собой, цепями питания и интерфейсом
- Удалённое и локальное управление дискретными выходами
- 5 функций локального управления дискретными выходами
- Функция автовозврата дискретных выходов в заданное состояние через программируемый интервал времени
- Функция ШИМ-управления нагревателем (последовательность импульсов) и задвижкой (одиночный импульс)
- Предустановка безопасных значений состояния дискретных выходов при включении питания
- Сохранение текущих значений выходных сигналов при выключении питания с возможностью их восстановления
- Сохранение установленных характеристик модуля в энергонезависимой памяти при отключении питания
- Установка безопасных значений состояния выходов при срабатывании системного «сторожевого» таймера
- Обеспечение сетевого информационного обмена по интерфейсу RS-485
- Поддержка промышленного протокола MODBUS RTU
- Контроль интервала времени между транзакциями по информационной сети (системный «сторожевой» таймер)
- Таймер времени нахождения модуля во включенном состоянии
- Индикация состояния выходов
- Индикация результатов диагностики аварийных ситуаций
- Счётчик моточасов
- Режим «INIT» с фиксированными настройками сетевого обмена
Общие сведения
- Широкий диапазон рабочих температур (-40…+60) °С
- Диапазон напряжений питания (20…28) В
- Разъёмные клеммные соединители
- Настройка с помощью конфигуратора SetMaker
Органы индикации модулей вывода дискретных сигналов MDS DO-8RC
Функциональная схема модулей вывода дискретных сигналов MDS DO-8RC
| Количество выходных каналов | 8 | |
| Тип выходного сигнала | Реле, контакты на переключение (тип С) | |
| Максимальная коммутируемая нагрузка, не более | 3 А / =30 В; 3 А / ~250 В | |
| Сопротивление контакта, не более | 0,1 Ом | |
| Число функций выходного канала | 5 | |
| Гальваническая изоляция: цепи питания-выходы- интерфейс | 1500 В | |
| Интерфейс | RS-485 | |
| Протоколы | MODBUS RTU | |
| Скорость передачи данных | До 115,2 кбод | |
| Время отклика на запрос (MODBUS RTU, 115,2 кбод), не более | 1 мс | |
| Допустимый диапазон напряжений питания | = (20…28) В | |
| Мощность, потребляемая от источника питания, не более | 5 В∙А | |
| Габариты, не более | (108 × 114 × 59) мм | |
| Корпус | MDS тип 1 | |
| Условия эксплуатации: | Закрытые взрывобезопасные помещения без агрессивных паров и газов | |
| Климатическое исполнение по ГОСТ Р 52931 | В4 | С4 |
| Температура | (0…50) °С | (-40…+60) °С |
| Влажность, при 35 °С | 80 % | 95 % |
| Масса, не более | 500 г | |
| Гарантия | 36 месяцев | |
