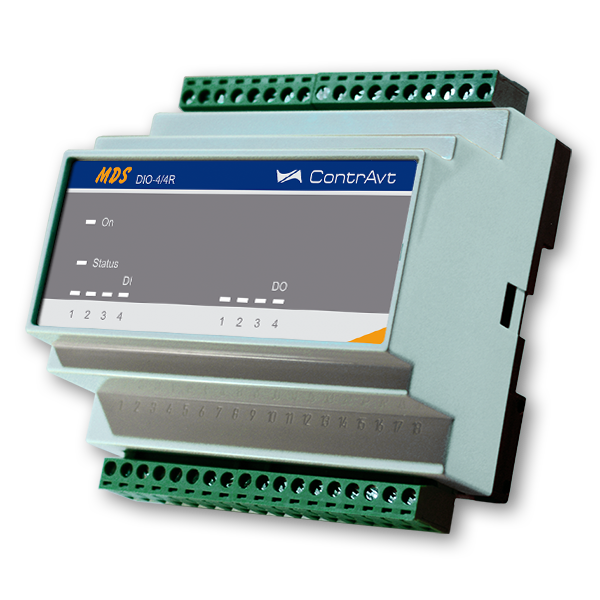

MDS DIO-4/4 Модули ввода-вывода дискретных сигналов

MDS DIO-4/4R – четырёхканальные модули ввода-вывода дискретных сигналов. 4 дискретных входа, 4 выхода электромагнитное реле

Дискретные модули ввода-вывода MDS DIO-4/4 позволяют управлять сигналами по сети исполнительными устройствами - реле, пускателями, клапанами, соленоидами и проч., а также вводить по сети в системы сбора данных и управления состояние дискретных устройств - кнопок, расцепителями, датчиками прерывания, дискретными выходами контрольно-регулирующих и контрольно-измерительных приборов и проч.

В дискретных модулях ввода-вывода MDS DIO-4/4 4 канала ввода и 4 канала вывода.

MDS-модули ввода-вывода дискретных сигналов MDS DIO-4/4 поддерживают протоколы MODBUS RTU, RNet и DCON (совместим с ADAM и ICP DAS). Для облегчения возможности интеграции модулей в SCADA-системы разработаны OPC-сервер для регуляторов МЕТАКОН(поддержка серии МЕТАКОН и MDS-модулей по протоколу RNet) и OPC-сервер для MDS-модулей(поддержка MODBUS RTU). OPC-серверы распространяются бесплатно.

ВНИМАНИЕ!

С 01.09.2016 г начались продажи новой модификации модуля с улучшенными техническими характеристиками:

• Частота опроса входных сигналов увеличена со 100 Гц до 1000 Гц

• Дополнительный счетчик событий на 32 разряда (16 разрядов остается) по каждому входу

• Результаты счетчиков событий на 32 разряда сохраняются в энергонезависимой памяти

• Функция тахометра по каждому входу

• Функция автовозврата выхода в исходное состояние через заданное время

• Функция формирования ШИМ сигнала по выходу

• Выбор режима "INIT" внешними соединениями без вскрытия корпуса

• Сокращение времени отклика до 1 мс (было 10 мс), устранена зависимость от длины посылки

• Повышенная яркость свечения индикаторов (зеленые заменены на желтые)

• Полная совместимость регистровой модели со старой модификацией

Функции модулей ввода-вывода дискретных сигналов MDS DIO-4/4

• Регистрация и обработка дискретных сигналов от первичных датчиков (кнопки, контакты реле, оптические датчики и т.п.)
• Первичная обработка сигналов (счетчики, защелки, подавление дребезга контактов и т.д.)
• Ввод дискретных сигналов по четырем каналам с индивидуальной гальванической развязкой от датчиков с различным типом выхода («сухой» контакт, n-p-n транзистор с открытым коллектором, логический сигнал)
• Цифровая фильтрация входных дискретных сигналов
• Синхроввод: синхронное измерение сигналов несколькими модулями
• Формирование дискретных сигналов на управление, индикацию, сигнализацию с помощью внешних устройств: реле, электромагнитных пускателей, двигателей, ламп и пр.
• Вывод дискретных сигналов по четырем каналам с индивидуальной гальванической развязкой для управления исполнительными устройствами с типом выхода электро-механическое реле, 4 счетчика событий, подключенных к каналам ввода
• 4 счетчика (16 и 32 разряда (new))
• Запись результатов счетчиков 32 разряда в энергонезависимую память
• 4 тахометра (new)
• Функция защелки состояния «0» и «1» канала ввода
• Функция автовозврата выходов в исходное состояние  через заданное время (new)
• Функция формирования ШИМ сигналов (new)
• Обеспечение сетевого информационного обмена по интерфейсу RS-485
• Поддержка промышленных протоколов MODBUS RTU, DCON (совместим с ADAM и ICP DAS), RNet, выбор протокола обмена движковыми переключателями
• Предустановка значений состояния выходов при включении питания
• Установка безопасных значений состояния выходов при срабатывании системного «сторожевого» таймера
• Контроль интервала времени между транзакциями по информационной сети (системный «сторожевой» таймер)
• Таймер времени нахождения модуля во включенном состоянии
• Индикация состояния входов и выходов
• Индикация результатов диагностики аварийных ситуаций
• Режим «INIT» с фиксированными настройками сетевого обмена
• Сохранение текущих значений выходных сигналов при выключении питания с возможностью их восстановления
• Сохранение установленных характеристик модуля в энергонезависимой памяти при отключении питания
• Разъёмные клеммные соединители

Общие сведения

• Широкий диапазон рабочих температур (-40…+60) °С
• Широкий диапазон напряжений питания (10…30) В
• Гальваническая развязка входных цепей, RS-485 и цепей питания
• Настройка с помощью конфигуратора SetMaker

Функциональная схема модулей ввода-вывода дискретных сигналов MDS DIO-4/4

Органы индикации модулей ввода-вывода дискретных сигналов MDS DIO-4/4
