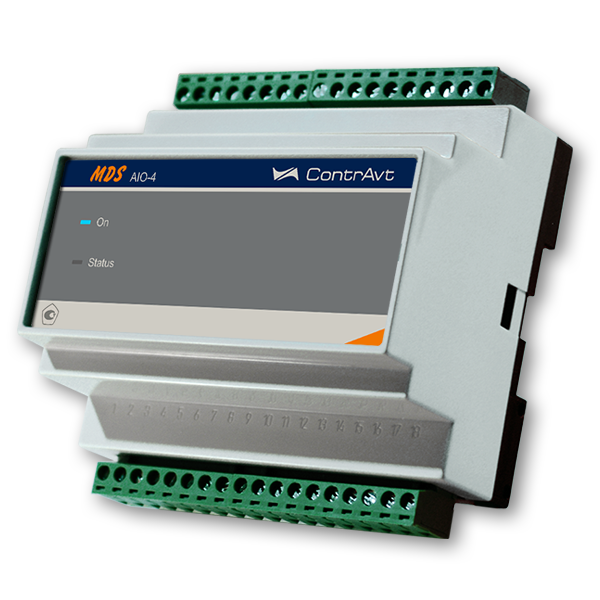

MDS AIO-1 – одноканальные модули ввода-вывода аналоговых и дискретных сигналов:
- 1 аналоговый универсальный вход
- 4 дискретных входа (сигналы/ счётчики событий (32 разряда)) с групповой гальванической изоляцией
- 6 дискретных выходов
- 1 токовый выход (0…5, 0…20, 4…20) мА, активный, с индивидуальной гальванической изоляцией
Модули имеют 4 независимых канала измерения аналоговых сигналов термопар, термопреобразователей сопротивления, унифицированных сигналов напряжения постоянного тока, постоянного тока и сигналов сопротивления, а также 4 независимых канала ввода дискретных сигналов с индивидуальной гальванической развязкой.
Модули имеют вывод аналоговых сигналов (4…20) мА по двум (четырем) каналам с индивидуальной гальванической развязкой в зависимости от модификации модуля.
Модули имеют 4 независимых канала вывода дискретных сигналов с индивидуальной гальванической развязкой с типом выхода - n-p-n-транзистор с открытым коллектором (модуль MDS АIO-4/4T), электромеханическое реле (модуль MDS АIO-4/4R), драйвер симистора (модуль MDS АIO-4/4S) в зависимости от модификации модуля.
MDS-модули поддерживают протоколы MODBUS RTU, RNet и DCON (совместим с ADAM и ICP DAS). Для облегчения возможности интеграции модулей в SCADA-системы разработаны OPC-сервер для регуляторов МЕТАКОН (поддержка серии МЕТАКОН и MDS-модулей по протоколу RNet) и OPC-сервер для MDS-модулей (поддержка MODBUS RTU). OPC-серверы распространяются бесплатно.
Функции модуля ввода/вывода аналоговых и дискретных сигналов MDS АIO-4
- Измерение аналоговых сигналов от термопар, термосопротивлений, сопротивления, унифицированных сигналов напряжения и тока
- Программный выбор типа входного сигнала для каждого канала
- Линеаризация НСХ
- Автоматическая компенсация термо-ЭДС холодного спая
- Программный выбор постоянной времени ФНЧ для каждого входного канала
- Линейное масштабирование унифицированных сигналов
- Функция извлечения квадратного корня для унифицированных сигналов тока
- Цифровая фильтрация входных дискретных сигналов
- Функция счётчика событий (32 разряда) или тахометра, по 4 дискретным входам
- Функция защёлки состояния «0» и «1» канала ввода дискретных сигналов
- Логические функции входных дискретных сигналов
- Управление выходами по интерфейсу RS-485 или внутренними функциями
- Функция автовозврата дискретных выходов в заданное состояние через программируемый интервал времени
- Функция ШИМ с программируемыми параметрами для дискретных выходов
- Обеспечение сетевого информационного обмена по интерфейсу RS-485
- Поддержка протоколов MODBUS RTU, DCON (совместим с ADAM и ICP DAS), RNet
- Контроль интервала времени между транзакциями по информационной сети (системный «сторожевой» таймер)
- Функция счётчика моточасов
- Индикация результатов диагностики аварийных ситуаций
- Режим «INIT» с фиксированными настройками сетевого обмена
Общие сведения
- Высокая точность преобразования 0,1 %
- Широкий диапазон рабочих температур (-40…+60) °С
- Диапазон напряжений питания (18…36) В
- Гальваническая развязка входных и выходных цепей, RS-485 и цепей питания
- Настройка с помощью конфигуратора SetMaker
- Разъёмные клеммные соединители
Функциональная схема MDS модуля ввода-вывода аналоговых и дискретных сигналов MDS АIO-4
Органы индикации модуля ввода-вывода аналоговых и дискретных сигналов MDS АIO-4
Технические характеристики
Аналоговый вход AI | 1 универсальный, гальванически изолированный | |
Тип входного сигнала | Термопары, термосопротивления, напряжение, ток, сопротивление | |
Основная погрешность | 0,1 % | |
Период опроса | 100 мс | |
Дискретные входы DI | 4 пассивных, групповая гальваническая изоляция | |
Максимальная измеряемая частота последовательности импульсов | 100 Гц | |
Диапазон счёта счётчика импульсов | (0…4 294 967 295) | |
Аналоговый выход AO | Активный (0…5, 0…20, 4…20) мА, индивидуальная гальваническая изоляция | |
Погрешность установки тока | 0,1 % | |
Гальваническая изоляция входы–выходы–интерфейс–цепи питания | 1500 В | |
Интерфейс / протоколы | RS-485 / MODBUS RTU | |
Скорость передачи данных | до 115,2 кбод | |
Время отклика на запрос (MODBUS RTU, 115,2 кбод), не более | 10 мс | |
Допустимый диапазон напряжений питания | = (18…36) В | |
Защита от перемены полярности напряжения питания | Есть | |
Габариты, не более | (108 х 94 х 59) мм | |
Корпус | MDS тип 1.1 | |
Условия эксплуатации: | закрытые взрывобезопасные помещения без агрессивных паров и газов | |
Климатическое исполнение по ГОСТ Р 52931 | В4 | С4 |
Температура | (0…50) °С | (-40…+60) °С |
Влажность, при 35 °С | 80 % | 95 % |
Масса, не более | 500 г | |
Гарантия | 36 месяцев |
Входные сигналы
Тип |
Диапазоны измерений |
Погрешность |
|
Термопары |
|||
ТХА | ХА(К) | (-100…+1300) °С | ± 0,1 % |
ТХК | ХК(L) | (-100…+750) °С | ± 0,1 % |
ТНН | НН(N) | (-50…+1300) °С | ± 0,1 % |
ТЖК | ЖК(J) | (-100…+900) °С | ± 0,1 % |
ТПП | ПП(S) | (0…1600) °С | ± 0,25 % |
ТПП | ПП(R) | (0…1600) °С | ± 0,25 % |
ТПП | ПР(B) | (300…1700) °С | ± 0,25 % |
ТМК | МК(Т) | (-270…+400) °С | ± 0,1 % |
ТХКн | ХКн(Е) | (-270…+1000) °С | ± 0,1 % |
ТВР | ВР(А-1) | (0…2200) °С | ± 0,25 % |
ТВР | ВР(А-2) | (0…1800) °С | ± 0,25 % |
ТВР | ВР(А-3) | (0…1800) °С | ± 0,25 % |
Пирометры |
|||
РК-15 | РК-15 | (400…1500) °С | ± 0,15 % |
РС-20 | РС-20 | (900…2000) °С | ± 0,1 % |
Преобразователи манометрические термопарные ПМТ |
|||
Тип | Давление | ||
ПМТ-2 | (0,1…500) мкм рт. ст. | (0…100) % | ± 0,5 % |
ПМТ-4 | (0,1…200) мкм рт. ст. | (0…100) % | ± 0,5 % |
Термопреобразователи сопротивления |
|||
ТСМ | 100М (α=0,00428 °C-1) | (-180…+200) °С | ± 0,1 % |
ТСМ | 50М (α=0,00428 °C-1) | (-180…+200) °С | ± 0,1 % |
ТСП | 100П(α=0,00391 °C-1) | (-200…+850) °С | ± 0,1 % |
ТСП | 50П(α=0,00391 °C-1) | (-200…+850) °С | ± 0,1 % |
ТСП | Pt100 (α=0,00385 °C-1) | (-200…+850) °С | ± 0,1 % |
ТСП | Pt50 (α=0,00385 °C-1) | (-200…+850) °С | ± 0,1 % |
Унифицированные сигналы напряжения и тока |
|||
(0…50) мВ | (0…100) % | ± 0,1 % | |
(0…1000) мВ | (0…100) % | ± 0,1 % | |
(0…5) мА | (0…100) % | ± 0,1 % | |
(0…20) мА | (0…100) % | ± 0,1 % | |
(4…20) мА | (0…100) % | ± 0,1 % | |
Сопротивление |
|||
(0…500) Ом | (0…100) % | ± 0,1 % |
