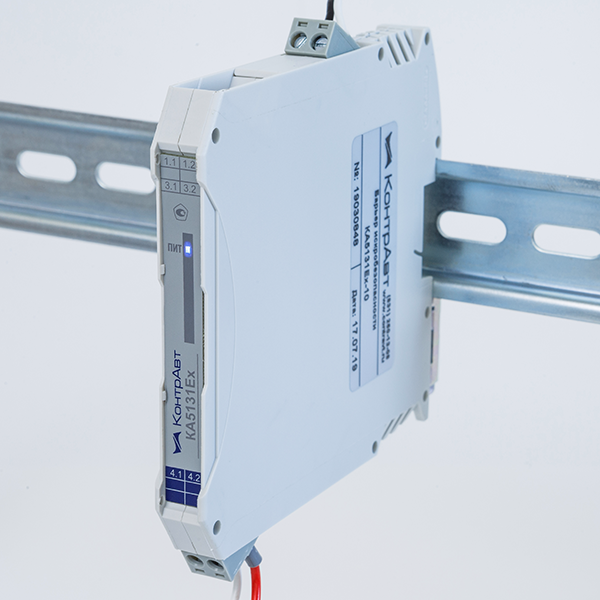

КА5131Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 1-канальные, HART

• Вход - активный (4...20) мА
• Схема подключения - 2АИ
• Выход - активный сигнал (4...20) мА

 Барьеры искробезопасности (барьеры искрозащиты) обеспечивают передачу сигналов (4…20) мА от источников сигнала (контроллеров, регуляторов, иных приборов), расположенных во взрывобезопасной зоне, к приёмникам (мембранным исполнительным механизмам, частотным приводам, регуляторам мощности и т.п.), расположенным во взрывоопасных зонах



Барьеры работают с активными источниками сигнала по двухпроводной схеме подключения.

Выходной сигнал барьера искрозащиты ‒ токовый активный (4…20) мА, дополнительный источник питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей и цепей питания между собой.

Модификации барьеров искробезопасности КА5131Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART.

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5131Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5131Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах

Функции барьеров искрозащиты

• Измерение входных активных сигналов (4…20) мА и их преобразование в активные выходные сигналы (4…20) мА. Дополнительное питание выходных сигналов не требуется
• Передача сигнала (4…20) мА от источников сигнала (контроллеров, регуляторов, иных приборов), расположенных во взрывобезопасной зоне, к приёмникам (мембранным исполнительным механизмам, частотным приводам, регуляторам мощности и т.п.), расположенным во взрывоопасных зонах
• Передача цифровых сигналов посредством HART протокола из взрывоопасной зоны во взрывобезопасную и наоборот
• Гальваническая изоляция между собой цепей вход-выход-питание

Общие сведения

• Высокая точность преобразования 0,1 %
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Питание на барьеры может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификация КА5131Ех-1Х)
• Винтовые клеммы и шинные соединители обеспечивают простой монтаж
• Экономия места в монтажном шкафу – ширина корпуса 12,5 мм
• Расширенный диапазон рабочих температур (-40…+70) °С

Область применения барьеров искрозащиты (барьеров искробезопасности)

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

Схема подключения барьеров искрозащиты (барьеров искробезопасности)

На схеме подключения использованы следующие обозначения:

2АИ – источник сигнала с активным выходом с двухпроводной схемой подключения

HHT – HART модем

Rн – сопротивление нагрузки

Uп – источник постоянного напряжения от 18 до 30 В
