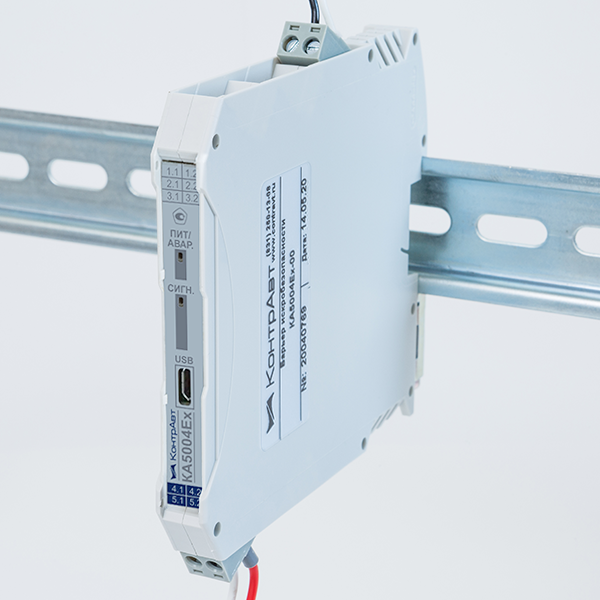

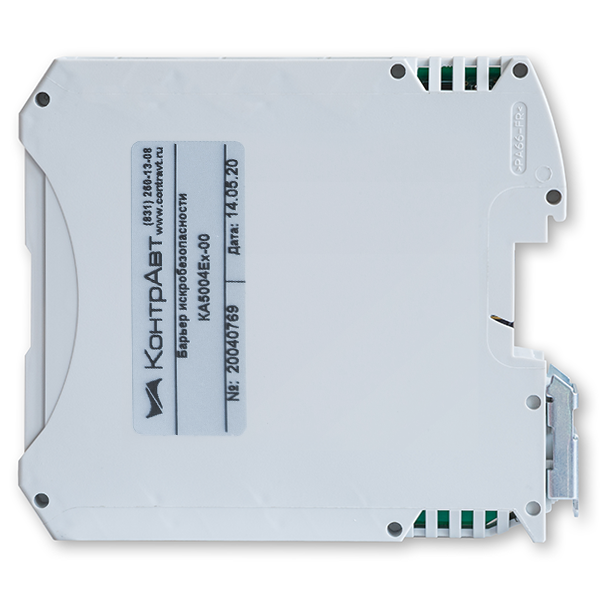

КА5004Ех барьеры искрозащиты, сигналы термопар, термометров сопротивления и потенциометров, сигнализация, USB,
от 760 руб.
- Под заказ

- Преобразование сигналов термопар, термометров сопротивления и потенциометров в активный токовый сигнал (4...20) мА
- Гальваническая изоляция вход/выход/питание
- Сигнализация с выходом на оптореле
- Шина питания, выход Авария, интерфейсы USB и RS-485
Барьеры искробезопасности обеспечивают приём сигнала от термопар, термометров сопротивления, потенциометров, расположенных во взрывоопасной зоне, и его воспроизведение на активном токовом выходе (4...20) мА во взрывобезопасной зоне, а также сигнализацию по уровню измеренного сигнала с выходом на реле.
- Обеспечение искробезопасности электрических цепей, расположенных во взрывоопасных зонах помещений и наружных установок
- Сигнализация по уровню входного сигнала
- Взрывозащита вида «i» – [Ex ia Ga] IIC
- Взрывозащита вида «n» – 2Ex nA [ia Ga] IIC Т4 Gc X
- Гальваническая изоляция между собой входов, выходов, питания прибора
- Программный выбор типа и диапазона преобразования пользователем по интерфейсам USB и RS-485 при помощи программы SetMaker
- Установка на DIN-рейку по стандарту EN 50 022
Функции
- Измерение расположенных во взрывоопасной зоне входных сигналов следующих видов:
- сигналы напряжения (-75...+75) мВ и сигналы термопар (ТП)
- значения сопротивления (0...4800) Ом и сигналы термометров сопротивления (ТС)
- сигналы (положение) потенциометров и потенциометрических датчиков (100...10000) Ом
- Преобразование входных сигналов в активный токовый сигнал (4…20) мА
- Линеаризация НСХ термопар и термометров сопротивления
- Отключаемая функция компенсации термо-ЭДС холодного спая
- Коррекция результата измерения температуры (смещение, наклон)
- Низкочастотная цифровая фильтрация (ФНЧ) измеренных значений с задаваемой постоянной времени
- Зависимость выходного токового сигнала от измеряемого параметра – линейная
- Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала реле с заданной задержкой срабатывания
- Функции сигнализации: прямая, обратная, попадание в интервал, попадание вне интервала
- Функция задержки срабатывания и функция отложенной сигнализации (пропуск первого условия срабатывания)
- Обмен данными по интерфейсам USB и RS-485
- Возможность удалённого управления аналоговыми и дискретными выходами по интерфейсам USB и RS-485
- Удобная настройка (конфигурирование) всех параметров по интерфейсам USB и RS-485 с помощью сервисного ПО SetMaker с возможностью быстрого копирования сохранённой конфигурации в другие барьеры
- Обнаружение аварийных ситуаций:
- выход входного сигнала за допустимый диапазон
- целостность параметров в энергонезависимой памяти
- обрыв датчика
- Формирование аварийных уровней выходного токового сигнала в аварийных ситуациях, аварийные уровни тока задаются (конфигурируются) пользователем (2 уровня)
- Оптимизация тепловыделения при различных сопротивлениях нагрузки токовых выходов
Общие сведения
- Подключение питания (дополнительно), интерфейса RS-485 и выхода «Авария» (оптотранзистор) через специально предназначенные шинные соединители (модификация КА5004Ех-1Х с шинным соединителем)
- Высокая точность преобразования 0,1 %
- Высокая температурная стабильность 0,0025 % / градус
- Защита от электромагнитных помех при передаче сигналов на большие расстояния
- Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
- Компактный корпус, ширина 12,5 мм – экономия места в монтажном шкафу
- Винтовые клеммы и шинные соединители обеспечивают простой монтаж
- Расширенный диапазон рабочих температур (-40…+70) °С
Конфигурирование барьера
Пользователь с помощью сервисного ПО SetMaker по интерфейсам USB и RS-485 может конфигурировать:
- Параметры входа
- Тип датчика
- Постоянная времени фильтра
- Сдвиг измеренного значения температуры
- Корректирующий множитель температуры
- Отключение компенсации термоЭДС «холодного» спая ТП
- Схема подключения термосопротивления» (сопротивления)
- Номинальное сопротивление потенциометра
- Режим повышенного быстродействия
- Диапазон входного сигнала
- Параметры нормирующего преобразователя
- Функция преобразования» (прямая/обратная)
- Нижняя граница преобразования
- Верхняя граница преобразования
- Аварийный уровень 1, мА
- Аварийный уровень 2, мА
- Параметры выходов
- Интерфейс связи
- Сетевой адрес
- Скорость обмена
- Чётность обмена
- Функции параметрической сигнализации (компаратора)
- Функция дискретного выхода
- Уставка S
- Уставка s
- Гистерезис
- Задержка включения, с
- Задержка выключения, с
- Отложенная сигнализация
- Параметры функциональной сигнализации и дискретного выхода «Авария»
- Сохранение значений параметров барьера в файл
- Копирование сохраненной конфигурации в другие барьеры
Область применения барьеров искрозащиты (барьеров искробезопасности)
Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции
Функциональная схема
Схема подключения
На схеме подключения использованы следующие обозначения:
ТП – термоэлектрический преобразователь (термопара)
ТС 3х – термопреобразователь сопротивления с 3-проводным подключением
ТС 4х – термопреобразователь сопротивления с 4-проводным подключением
ПМ – потенциометрический датчик (потенциометр)
Rн1 – сопротивление нагрузки токовой петли
Rн3 – сопротивление нагрузки выхода Авария
Rс – сопротивление нагрузки выхода СИГН.
Uп – источник напряжения постоянного тока от 18 до 30 В
Uс – источник напряжения для подключения выхода СИГН.
Uа – источник напряжения постоянного тока для подключения выхода Авария (параметры Uа и Rн3 выбираются согласно характеристикам выхода Авария)
