КА5132Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 2-канальн

КА5132Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 2-канальные

• Вход - активный (4...20) мА
• Схема подключения - 2АИ
• Выход - активный сигнал (4...20) мА
• Гальваническая развязка вход/выход/питание

 Барьеры искробезопасности (барьеры искрозащиты) обеспечивают передачу сигналов (4…20) мА от источников сигнала (контроллеров, регуляторов, иных приборов), расположенных во взрывобезопасной зоне, к приёмникам (мембранным исполнительным механизмам, частотным приводам, регуляторам мощности и т.п.), расположенным во взрывоопасных зонах

Барьеры работают с активными источниками сигнала по двухпроводной схеме подключения.

Выходной сигнал барьера искрозащиты ‒ токовый активный (4…20) мА, дополнительный источник питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей и цепей питания между собой, в том числе между каналами.

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5131Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

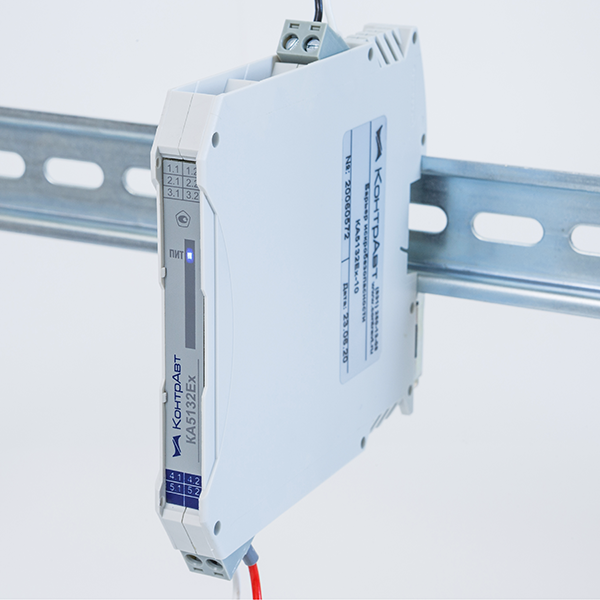

Применение узких барьеров искрозащиты КА5132Ех (ширина корпуса 12,5 мм, ширина одного канала 6,25 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах

Функции барьеров искрозащиты

• Измерение по двум каналам входных активных сигналов (4…20) мА и их преобразование в активные выходные сигналы (4…20) мА. Дополнительное питание выходных сигналов не требуется
• Передача сигнала (4…20) мА от источников сигнала (контроллеров, регуляторов, иных приборов), расположенных во взрывобезопасной зоне, к приёмникам (мембранным исполнительным механизмам, частотным приводам, регуляторам мощности и т.п.), расположенным во взрывоопасных зонах
• Гальваническая изоляция между собой цепей вход-выход-питание, в том числе между каналами

Общие сведения

• Высокая точность преобразования 0,1 %
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Питание на барьеры может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификация КА5131Ех-1Х)
• Винтовые клеммы и шинные соединители обеспечивают простой монтаж
• Экономия места в монтажном шкафу – ширина корпуса 12,5 мм, ширина одного канала – 6,25 мм
• Расширенный диапазон рабочих температур (-40…+70) °С

Область применения барьеров искрозащиты (барьеров искробезопасности)

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

Схема подключения

На схеме подключения использованы следующие обозначения:

2АИ 1, 2АИ 2 – источники сигнала с активным выходом с двухпроводной схемой подключения
Rн 1, Rн 2 – сопротивление нагрузки
Uп – источник постоянного напряжения от 18 до 30 В
