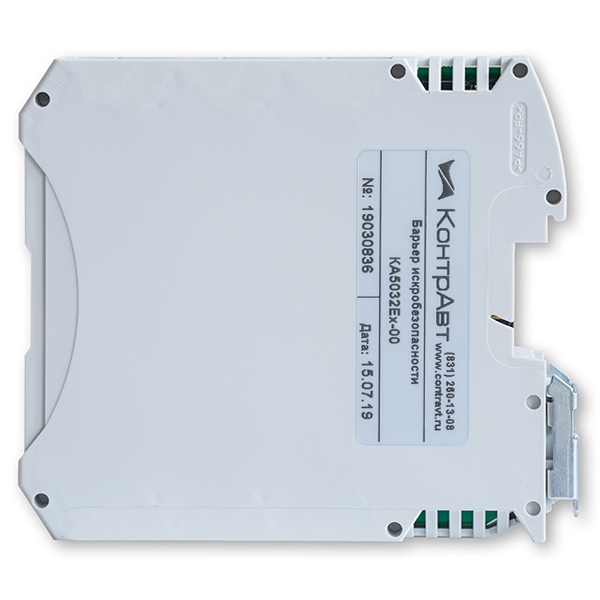

КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные

КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные, HART

• Вход - активный сигнал (4...20) мА
• Схема подключения - 2АИ
• Выход - активный сигнал (4...20) мА

 Барьеры искробезопасности обеспечивают приём по двум каналам входных активных сигналов (4…20) мА от источников сигнала, расположенных во взрывоопасной зоне, и их воспроизведение на своих выходах во взрывобезопасной зоне.

Барьеры рассчитаны на работу с активными источниками сигнала по двухпроводной схеме подключения.

Выходные сигналы барьеров искрозащиты ‒ токовые активные (4…20) мА, дополнительные источники питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, выходных сигнальных цепей и цепей цепей питания всех каналов между собой, в том числе между каналами.

Модификации барьеров искробезопасности КА5032Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART.

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5032Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5032Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах

Функции барьеров искрозащиты

• Измерение по двум каналам входных активных унифицированных сигналов постоянного тока (4…20) мА и их преобразование в активные унифицированные выходные сигналы постоянного тока (4…20) мА. Дополнительное питание выходных сигналов не требуется
• Гальваническая изоляция входных и выходных сигнальных цепей, а также цепей питания барьера между собой (в том числе между каналами), электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и наоборот

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам

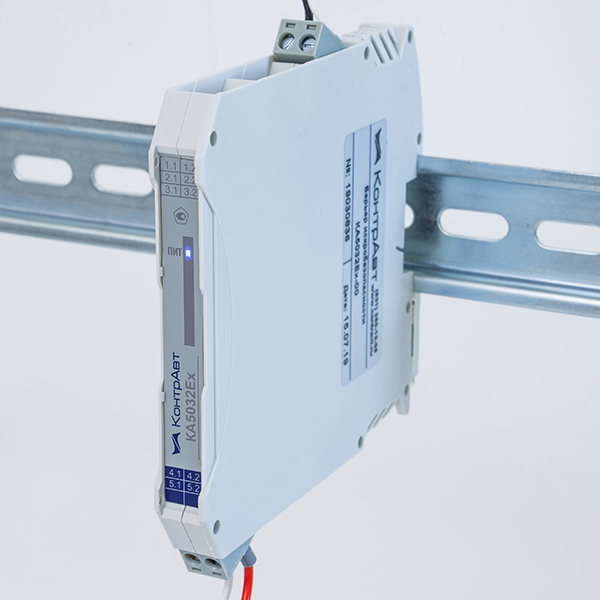

• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономию места в монтажном шкафу ‒ ширина корпуса  12,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения барьеров искрозащиты (барьеров искробезопасности)

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

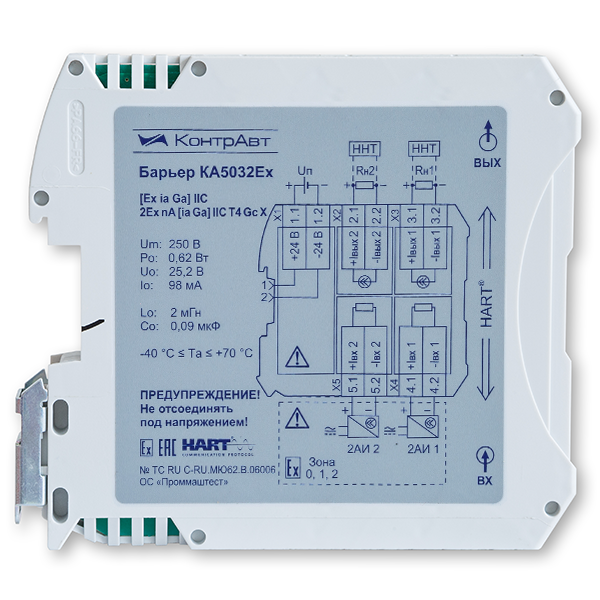

Блок-схема и схема подключения барьера искрозащиты

Подключение к барьеру источника сигнала с активным выходом с внешним блоком питания





На схеме подключения использованы следующие обозначения:

2АИ – источник сигнала с активным выходом с двухпроводной схемой подключения

HHT – HART модем

Rн – сопротивление нагрузки

Uп – источник постоянного напряжения от 18 до 30 В
