КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…

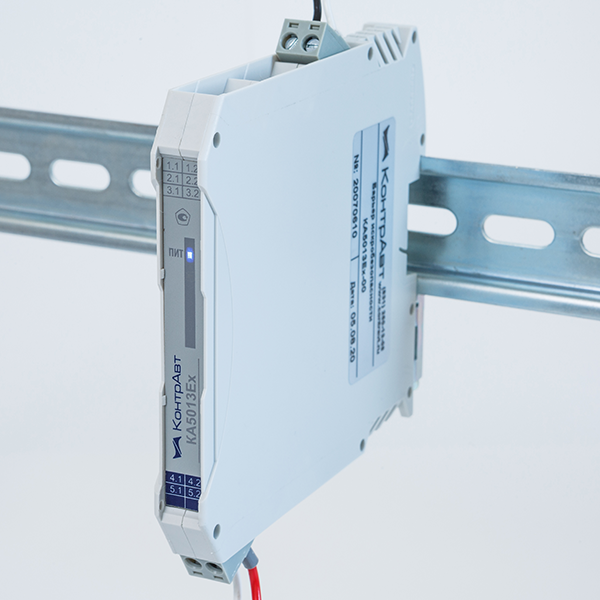

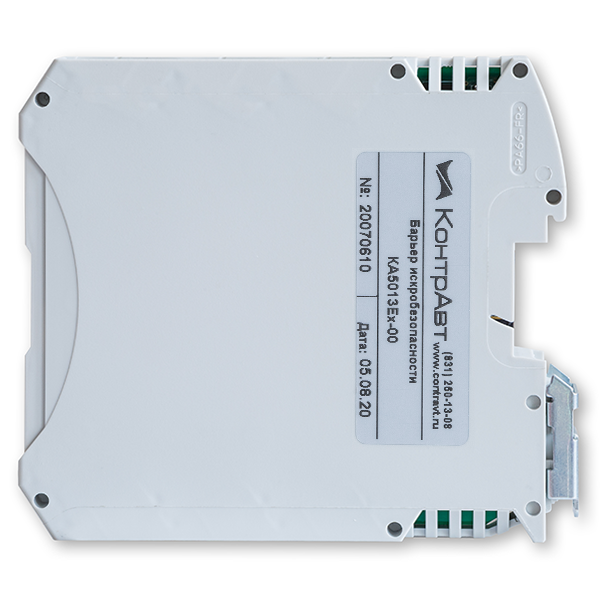

КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…20) мА, 1-канальные, HART, шина питания

• Вход - активный/пассивный сигнал (4...20) мА
• Схема подключения - 2АИ, 2ПИ, 3АИ
• Питание пассивного источника 24 B
• Выходы - активные сигналы (4...20) мА

 Барьеры искробезопасности обеспечивают приём входного активного/пассивного сигнала (4…20) мА от источников сигнала, расположенных во взрывоопасной зоне, и его разветвление на два выхода во взрывобезопасной зоне.

Барьеры рассчитаны на работу с активными или пассивными источниками сигнала по двух- и трёхпроводной схеме подключения.

Выходные сигналы барьера искрозащиты ‒ два токовых активных сигнала (4…20) мА (разветвление сигнала 1 в 2), дополнительный источник питания для питания выходных цепей не требуется.

Барьеры искрозащиты обеспечивают гальваническое разделение входных сигнальных цепей, каждой из двух выходных сигнальных цепей и цепей питания между собой.

Модификации барьеров искробезопасности КА5013Ех-01 и -11 поддерживают двунаправленную передачу цифровых сигналов по протоколу HART (по одному выходу).

Питание на барьеры искробезопасности может подаваться как через клеммы, так и через специально предназначенные шинные соединители (модификации КА5013Ех-10 и -11). Питание через шинные соединители целесообразно применять, когда в шкафу НКУ на одной DIN-рейке рядом располагается много барьеров искробезопасности.

Применение узких барьеров искрозащиты КА5013Ех (ширина корпуса 12,5 мм) обеспечивает значительную экономию места на DIN-рейке в шкафах

Функции барьеров искрозащиты

• Измерение входного активного или пассивного унифицированного сигнала постоянного тока (4…20) мА и его синхронное воспроизведение на двух своих выходах (разветвление 1 в 2). Дополнительное питание выходного сигнала не требуется
• При необходимости барьеры обеспечивают источник сигнала питанием по двухпроводной или по трёхпроводной схеме подключения
• Гальваническая изоляция входных и выходных сигнальных цепей, каждой из двух выходных сигнальных цепей, а также цепей питания барьера между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и наоборот по одному выходу

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удаленные вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и в шкафах низковольтных комплектных устройств
• Экономию места в монтажном шкафу ‒ ширина корпуса  12,5 мм
• Простой монтаж/демонтаж за счёт применения разъёмных винтовых клемм
• Простота и удобство монтажа при использовании шинных соединителей для питания групп барьеров

Область применения барьеров искрозащиты (барьеров искробезопасности)

Cистемы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах, в системах траспортировки и хранения в нефтяной, газовой, химической отраслях промышленности, при производстве лакокрасочной и спиртосодержащей продукции.

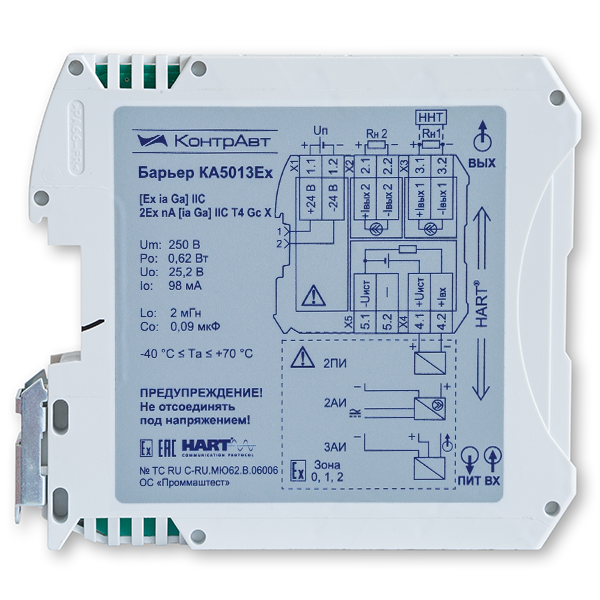

Блок-схема и схема подключения барьера искрозащиты

На схеме подключения использованы следующие обозначения:

2ПИ – источник сигнала с пассивным выходом с двухпроводной схемой подключения
2АИ – источник сигнала с активным выходом с двухпроводной схемой подключения
3АИ – источник сигнала с активным выходом с трёхпроводной схемой подключения
HHT – HART модем
Rн – сопротивление нагрузки
Uп – источник постоянного напряжения от 18 до 30 В
