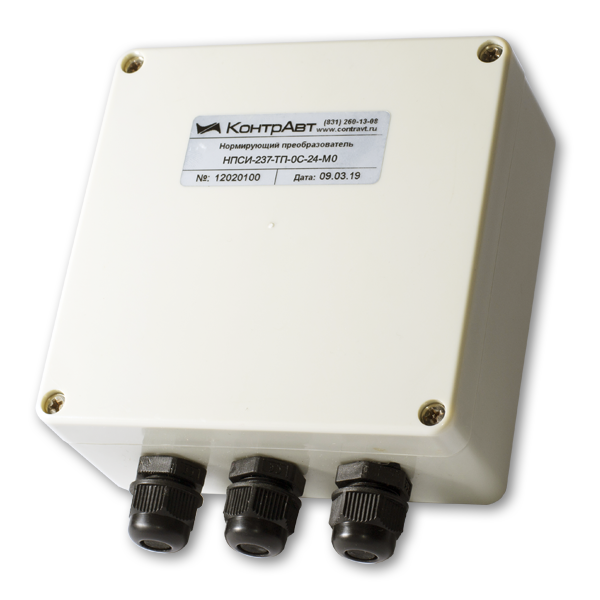

НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65

НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65

• Преобразование сигналов термопар (ТП) и напряжения в активный токовый сигнал (0…5), (0…20), (4…20) мА
• Монтаж на панель (стену), IP65
• Гальваническая изоляция  вход/выход/питание
• Конфигурирование с панели в открытом корпусе

• Программный выбор 12 типов ТП (по 3-8 диапазонов)
• Линеаризация НСХ термопар
• Отключаемая функция компенсации термо-ЭДС холодного спая
• Возможность работы с термопарами с неизолированным рабочим спаем
• Крепление на стену, степень защиты IP65, группа по условиям эксплуатации Д1

Общие сведения

• Корпус К1 рассчитан на применение под открытым небом в условиях прямого воздействия атмосферных осадков, имеет степень защиты IP65 и предназначен для крепления на стену
• Гальваническая изоляция между собой входов, выходов, питания прибора
• Индикация уровня выходного сигнала на цифровом дисплее и бар-графом при снятой крышке во время монтажных и пуско-наладочных работ
• Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с помощью кнопок и цифрового светодиодного дисплея
• Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Простой монтаж/демонтаж проводов – пружинные безвинтовые клеммники, не требующие завинчивания
• Высокая точность преобразования 0,1 %
• Высокая скорость преобразования 0,3 с / 1 с
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,0025 % / °С)
• Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока

Конфигурирование нормирующего преобразователя

Пользователь с помощью кнопок и цифрового светодиодного дисплея выбирает:

• Тип входного сигнала
• Диапазон входного сигнала
• Диапазон выходного токового сигнала (0…5, 0…20, 4…20) мА
• Наличие функции компенсации термо-ЭДС холодного спая
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
• Наличие индикации уровня выходного сигнала бар-графом (есть/нет)

Применение программируемых измерительных преобразователей обеспечивает

• Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
• Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Схема подключения

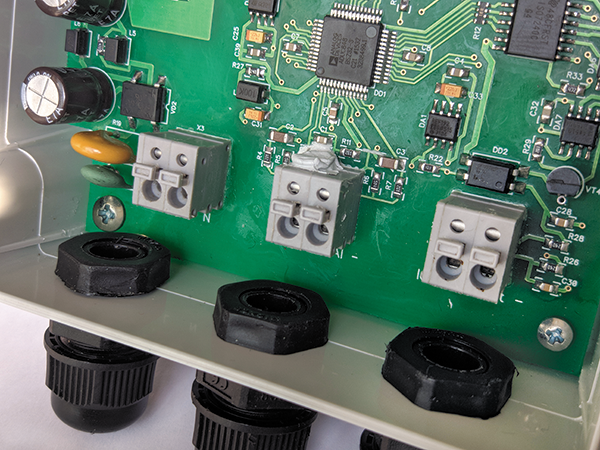

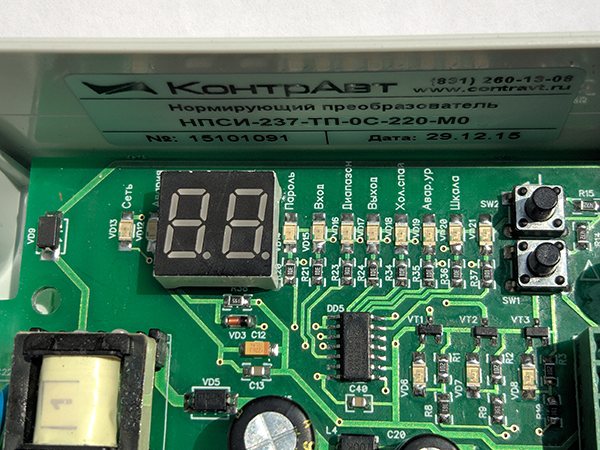

Вид со снятой крышкой
