НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления
- Преобразование сигналов термометров сопротивления (TC) в активный токовый сигнал (4…20) мА

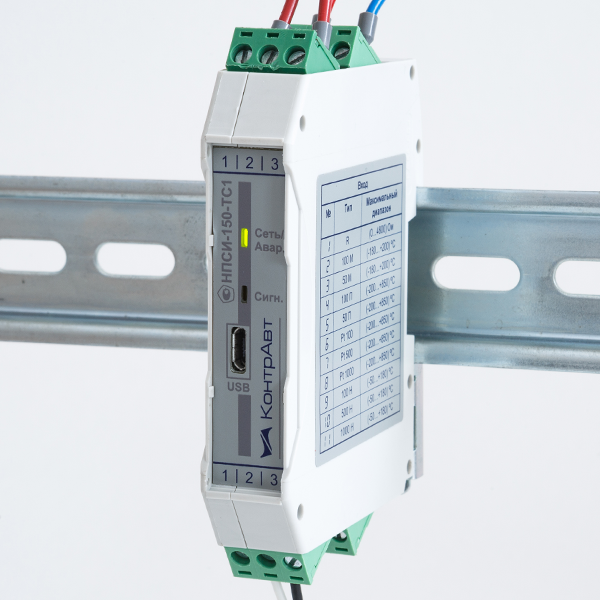

- Монтаж на DIN-рейку
- Без гальванической изоляции цепей
- Конфигурирование по USB, ПО SetMaker
- Сигнализация по уровню сигнала

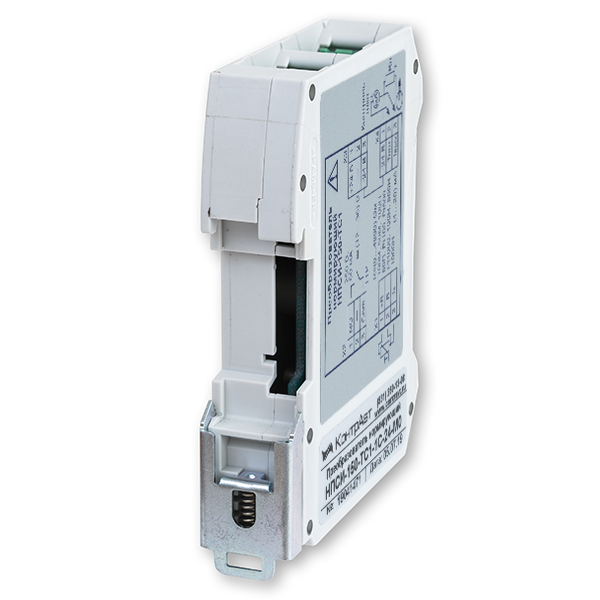

- Установка на DIN-рейку, компактный корпус, ширина корпуса 17,5 мм
- Программный выбор типа и диапазона преобразования пользователем по интерфейсу USB при помощи программы SetMaker
- Без гальванической изоляции цепей
Функции
- Преобразование сигналов резистивных датчиков и термометров сопротивления по ГОСТ 6651-2009 в унифицированный токовый сигнал (4…20) мА

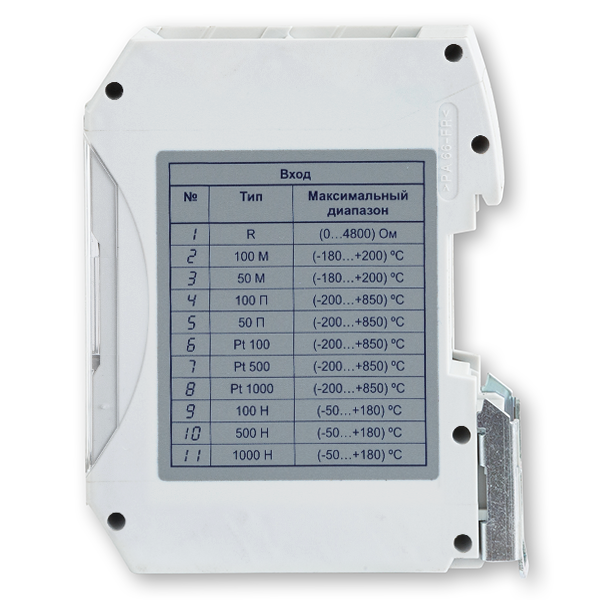

- Программный выбор 10 типов ТС
- Линеаризация НСХ ТС
- Корректирующая поправка измерения (смещение)
- Низкочастотная цифровая фильтрация измеренных значений (ФНЧ с задаваемой постоянной времени)

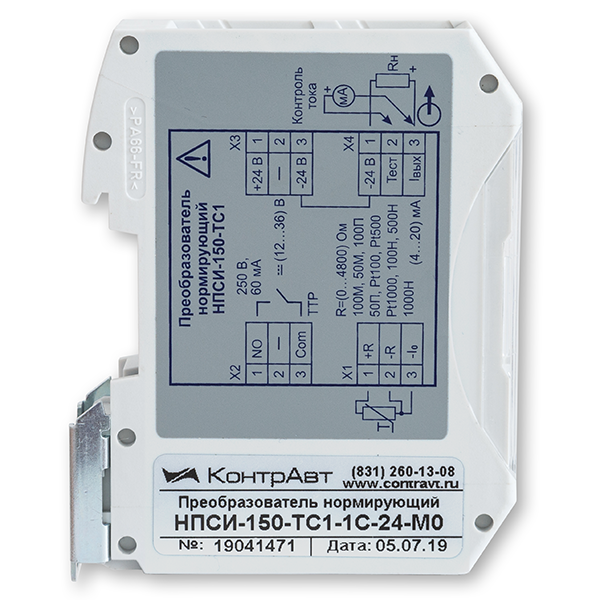

- Работа с ТС по трёхпроводной схеме подключения
Общие сведения
- Зависимость выходного токового сигнала от температуры – линейная
- Активный токовый выход
- Контроль выходного токового сигнала (4…20) мА с помощью миллиамперметра без отключения (разрыва) выходной линии
- Удобное конфигурирование по интерфейсу USB при помощи программы SetMaker
- Границы диапазона преобразования выбираются (конфигурируются) с помощью программы SetMaker произвольно в пределах допустимых значений
- Гальваническая изоляция между собой входов, выходов, питания прибора отсутствует
- Формирование аварийных уровней выходного токового сигнала в аварийных ситуациях, аварийные уровни тока задаются пользователем (2 уровня)
- Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала (оптореле) с задержкой (функции сигнализации: прямая, обратная, попадание в интервал, попадание вне интервала)
- Сохранение текущей конфигурации (группы параметров) преобразователя в файл и загрузка конфигурации из файла с помощью программы SetMaker
- Диагностика и сигнализация аварийных ситуаций:
- обрыв линии подключения датчиков
- выход параметра за пределы допустимого диапазона преобразования
- целостность параметров в энергонезависимой памяти
- Защита от электромагнитных помех при передаче сигналов на большие расстояния
- Передача измеренного сигнала на удалённые вторичные приборы по стандартным электротехническим проводам
- Компактный корпус, ширина 17,5 мм – экономия места в монтажном шкафу
- Разъёмные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,1 %
- Расширенный диапазон рабочих температур (-40…+70) °С
- Высокая температурная стабильность (0,025 % / градус)
- Диапазон напряжений питания =(12…36) В
Применение программируемых измерительных преобразователей обеспечивает
- Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию затрат на компенсационные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке
- Унификацию сигналов в системе
Область применения нормирующего преобразователя сигналов
Системы измерения, сбора данных, контроля и регулирования температуры в технологических процессах в различных отраслях промышленности:
- Энергетика
- Металлургия
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение
- Пищевая промышленность
- Перерабатывающая промышленность
- Научные исследования
- и многие другие отрасли...
Информация для заказа
- Цена: от 330 руб.
