НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров

НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров

• Преобразование сигналов потенциометров и потенциометрических датчиков в активный токовый сигнал (0…5), (0…20), (4…20) мА

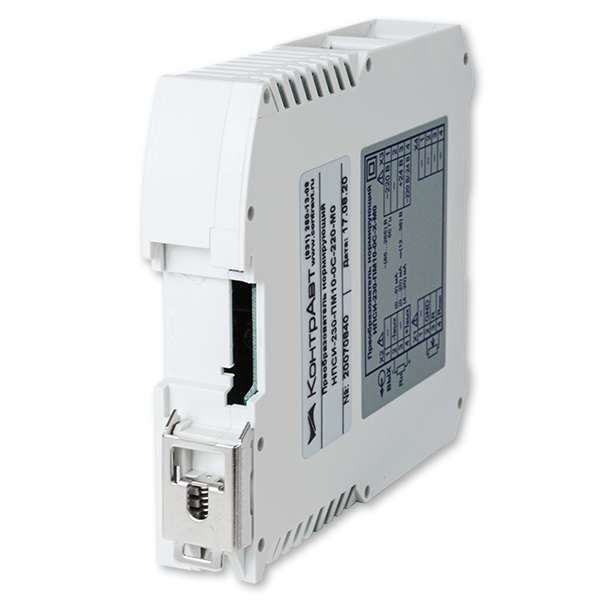

• Монтаж на DIN-рейку
• Гальваническая изоляция вход/выход/питание
• Конфигурирование с передней панели

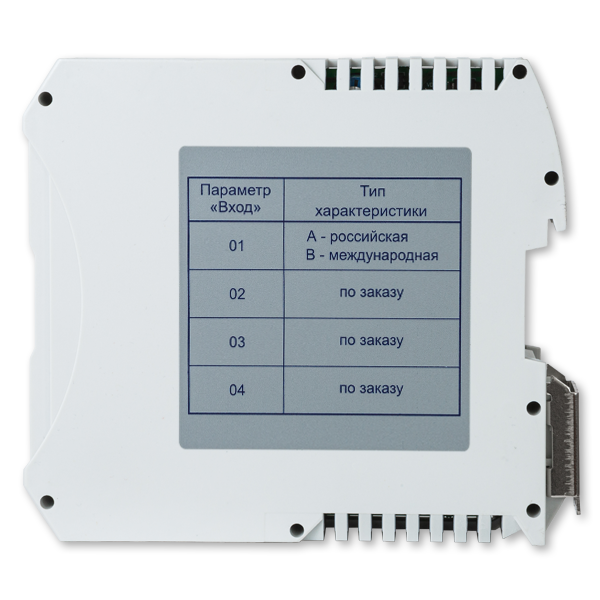

• Программный выбор типа характеристики потенциометра
• Линеаризация характеристик потенциометров – зависимость выходного сигнала от положения потенциометра линейная

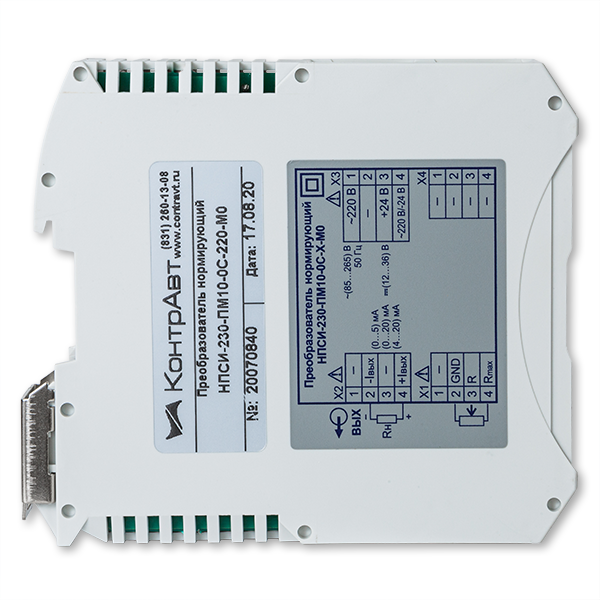

• 3-проводная схема подключения потенциометра

Внимание! Преобразователь нормирующий НПСИ-230-ПМ10 полностью заменяет снятый с производства Преобразователь нормирующий НПСИ-ПМ. Технические характеристики этих преобразователей идентичны, но Преобразователь нормирующий НПСИ-230-ПМ10 имеет увеличенный с 3 до 5 лет межповерочный интервал.

Общие сведения

• Гальваническая изоляция между собой входов, выходов, питания прибора
• Активный токовый выход

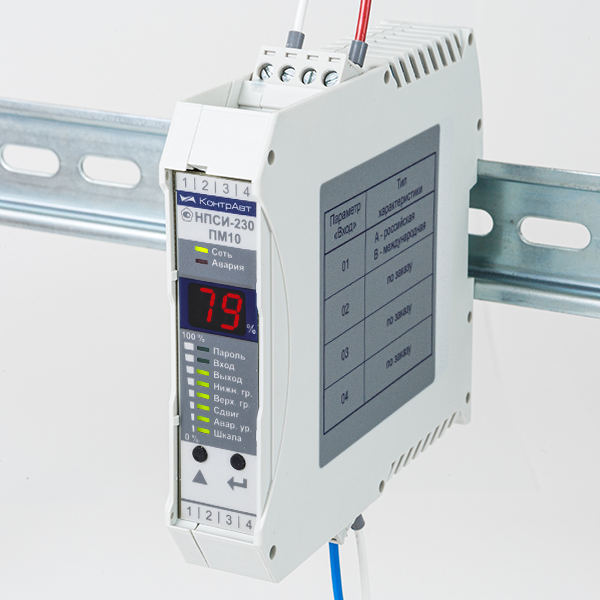

• Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
• Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового  светодиодного дисплея
• Задание границ преобразования сигналов потенциометрических датчиков
• Диагностика и сигнализация аварийных ситуаций:
  • обрыв потенциометра (номинал больше допустимого более чем на 30 %)
  • замыкание потенциометра (номинал меньше допустимого более чем на 30 %)
  • обрыв выходных цепей (для тока (4…20) мА)
  • выход параметра за пределы допустимого диапазона преобразования
  • целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
• Разъемные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,005 % / градус)
• Диапазон напряжений питания ~(85…265) В или =(12…36) В (модификация)

Конфигурирование преобразователя потенциометра с передней панели

Пользователь с передней панели выбирает:

• Тип характеристики
• Границы диапазона преобразования
• Диапазон выходного токового сигнала (0…5) мА, (0…20) мА, (4…20) мА
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
• Наличие индикации уровня выходного сигнала бар-графом (есть/нет)

Применение измерительных преобразователей потенциометров обеспечивает

• Гальваническую изоляцию между собой входов, выходов, питания
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Линеаризацию  характеристик потенциометра
• Гибкость при проектировании и наладке
• Унификацию сигналов в системе

Область применения нормирующих преобразователей потенциометров

Системы измерения, в которых используются потенциометры и потенциометрические датчики: датчики положения, уровня, линейного перемещения, углового перемещения.

Широко используется для измерения положения задвижек на трубопроводах с потенциометрическим датчиком положения.

Может применяться в комплекте с потенциометрическим задатчиком для преобразования сигнала задатчика в унифицированный токовый

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• и многие другие отрасли...
