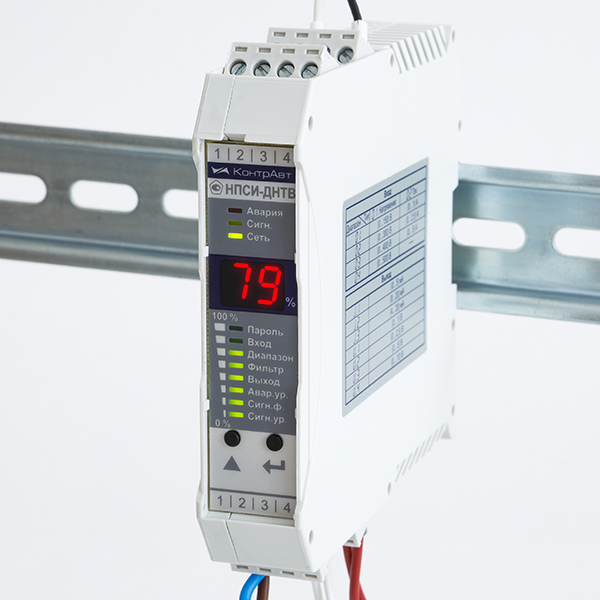

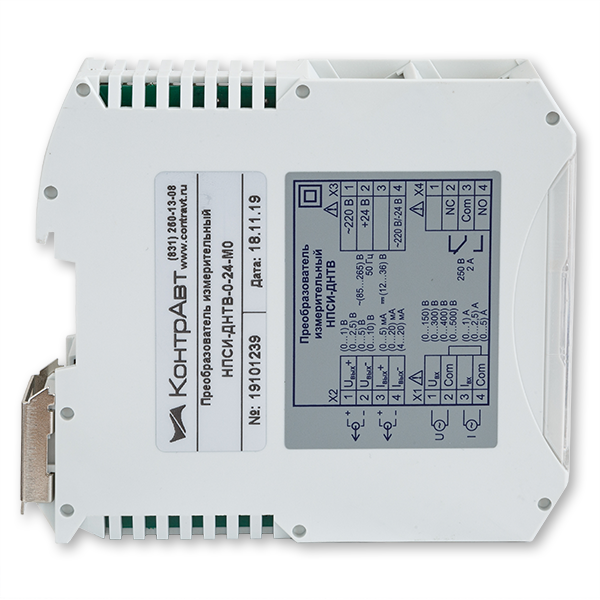

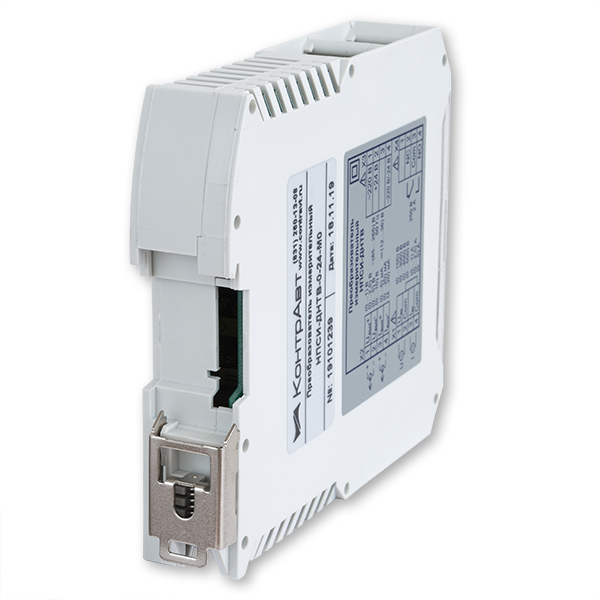

НПСИ-ДНТВ нормирующий преобразователь действующих значений напряжения и тока
- Преобразование действующих значений напряжения (до 500 В) и тока (переменные/постоянные) в сигналы тока/напряжения (True RMS)
- Гальваническая изоляция вход/выход/питание
- Конфигурирование с передней панели, дисплей, барграф
- Сигнализация с выходом на реле
Функции измерительных преобразователях напряжения и тока НПСИ-ДНТВ
- Преобразование действующих значений переменного (постоянного) напряжения и тока произвольной (несинусоидальной) формы (метод измерения True RMS) в унифицированные сигналы постоянного тока или напряжения. Допускается работа с сигналами до 500 Гц без потери точности измерения.
- Усреднение измеренной величины
- Зависимость выходного унифицированного сигнала постоянного тока или напряжения от входных сигналов переменного (постоянного) напряжения/тока – линейная
- Программный выбор типа входного сигнала: ток (0…1 ,0…2,5, 0…5) А или напряжение (0…150, 0…300, 0…400, 0...500) В. Сигнал: переменный частотой (50…500) Гц или постоянный
- Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20) мА или напряжение (0…1, 0…2,5, 0…5, 0…10) В
- Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации
- Гальваническая изоляция между собой входов, выходов, питания преобразователя
Общие сведения
- Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
- Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
- Диагностика и сигнализация аварийных ситуаций (высокий или низкий уровень выходного сигнала – программируется):
- обрыв датчика
- выход параметра за пределы допустимого диапазона преобразования
- целостность параметров в энергонезависимой памяти
- Ограничение доступа к конфигурированию с помощью пароля
- Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
- Разъемные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,5 %
- Высокая скорость преобразования 0,1 с / 0,18 с
- Расширенный диапазон рабочих температур (-40…70) °С
- Высокая температурная стабильность (0,025% / градус)
- Диапазон напряжений питания (85…265) В переменного тока ((120…370) В постоянного тока), (10…42) В постоянного тока
Пользователь с передней панели измерительного преобразователя напряжения и тока НПСИ-ДНТВ выбирает:
- Тип входного сигнала (ток или напряжение)
- Диапазон входного сигнала
- Постоянную времени фильтра (время усреднения)
- Тип (ток или напряжение) и диапазон выходного сигнала
- Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
- Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой)
- Уровень сигнализации (Уставка)
Сигнализация
Нормирующий измерительный преобразователь напряжения и тока контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:
- Прямая – реле срабатывает, если измеренный сигнал больше уставки. Гистерезис фиксированный
- Обратная – реле срабатывает, если измеренный сигнал меньше уставки. Гистерезис фиксированный
- Прямая с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования
- Обратная с защелкой – реле срабатывает, если измеренный сигнал меньше уставки, и остается в этом состоянии до квитирования
Квитирование осуществляет пользователь с помощью кнопок на передней панели измерительного преобразователя.
Применение программируемых измерительных преобразователей напряжения и тока обеспечивает
- Преобразование параметров сигналов переменного и постоянного напряжения и тока в унифицированные сигналы
- Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
- Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации
- Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке систем
- Унификацию сигналов в системе
Область применения
Системы измерения, сбора данных, контроля и регулирования в технологических процессах в различных отраслях промышленности:
- Энергетика
- Металлургия
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Машиностроение
- Пищевая промышленность
- Перерабатывающая промышленность
- Научные исследования
- и многие другие отрасли...
Схема подключения
