НПСИ-200-ДН/ДТ нормирующие преобразователи действующих значений напряжения и тока

НПСИ-200-ДН и НПСИ-200-ДТ нормирующие преобразователи действующих значений напряжения и тока

• Преобразование действующих значений напряжения и тока в активный сигнал (4…20) мА (True RMS)
• Переменные/постоянные ток и напряжение
• Гальваническая изоляция вход/выход/питание
• Фиксированные тип и диапазон преобразования

Функции измерительных преобразователей

• Преобразование действующих значений переменного напряжения и тока произвольной (несинусоидальной) формы (метод измерения True RMS) в унифицированный сигнал постоянного тока (4…20) мА
• Преобразование значений постоянного напряжения и тока в унифицированный сигнал постоянного тока (4…20) мА
• Тип и диапазон преобразования – фиксированные, определяются модификацией
• Гальваническая изоляция между собой входов, выходов, питания прибора
• Зависимость выходного унифицированного сигнала постоянного тока от входных сигналов переменного (постоянного) напряжения/тока – линейная

Общие сведения

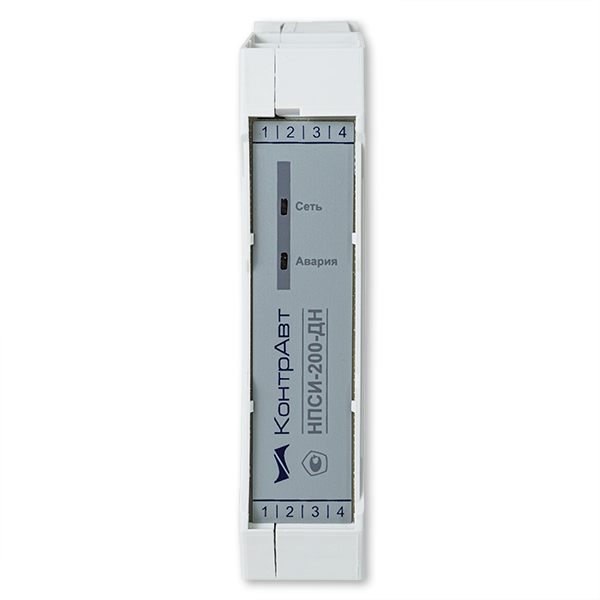

• Индикация на передней панели режимов работы и аварийных ситуаций
• Диагностика и сигнализация аварийных ситуаций с формированием аварийного уровня выходного сигнала 21,5 мА:
  • выход параметра за пределы допустимого диапазона преобразования
  • целостность параметров в энергонезависимой памяти
• Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
• Разъемные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,5 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,025 % / градус)
• Диапазон напряжений питания ~(85…265) В или =(12…36) В (модификация)

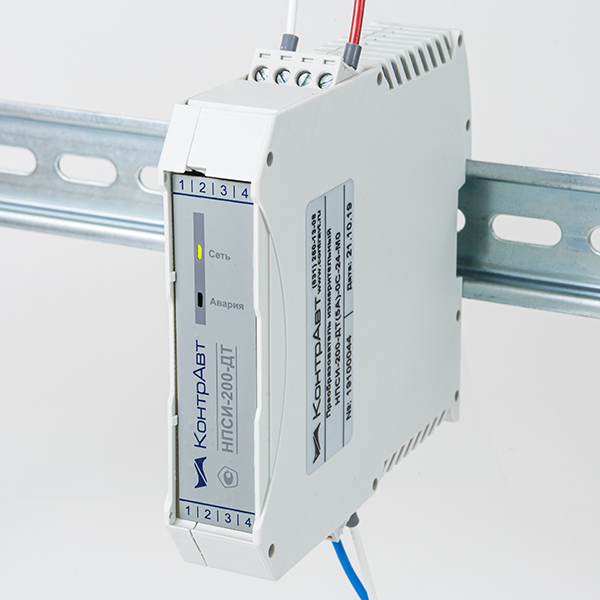

• Установка на DIN-рейку по стандарту EN 50022

Применение измерительных преобразователей напряжения и тока обеспечивает

• Преобразование параметров сигналов переменного и постоянного напряжения и тока в унифицированные токовые сигналы (4...20) мА
• Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Унификацию сигналов в системе

Область применения измерительных преобразователей

Системы измерения, сбора данных, контроля и регулирования электрических параметров электросети в различных отраслях промышленности:

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• и многие другие отрасли...
