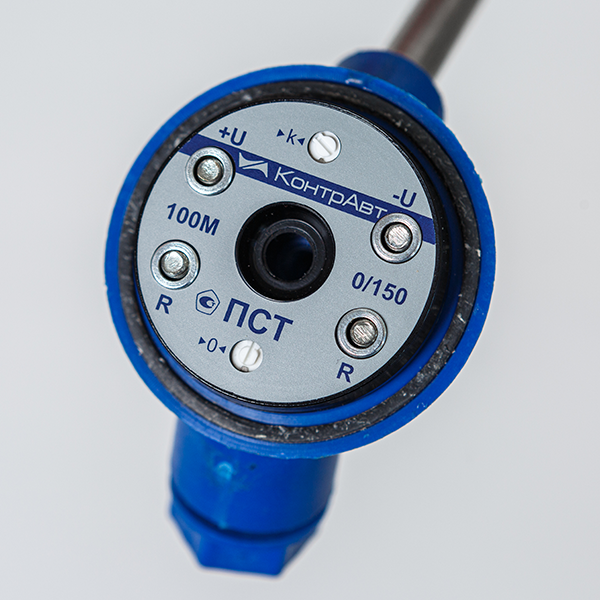

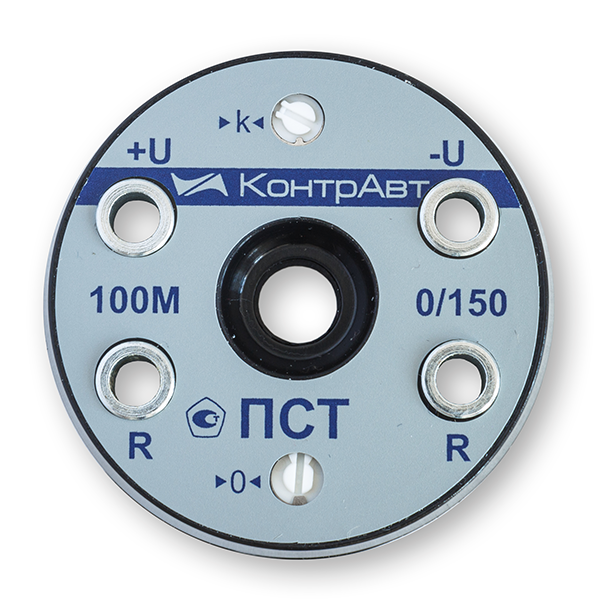

ПСТ-х-х нормирующий преобразователь сигналов термосопротивлений

ПСТ нормирующий преобразователь сигналов термосопротивлений

• Преобразование сигналов термопреобразователей сопротивления 100М, 100П по ГОСТ Р 8.625-2006 в унифицированный сигнал постоянного тока (4…20) мА
• Фиксированный тип и диапазон преобразования
• Cоответствуют группе исполнения С4 ГОСТ12997-84
• Монтаж в карболитовую соединительную головку датчика

Нормирующие измерительные преобразователи ПСТ-х-х предназначены для преобразования сигналов термопреобразователей сопротивления 100М, 100П по ГОСТ Р 8.625-2006 в унифицированный сигнал постоянного тока (4…20) мА. Зависимость тока от температуры линейная. Тип и диапазон преобразования фиксирован и задается в системе обозначения преобразователя.

По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.

Преобразователи сигналов термопреобразователей сопротивления ПСТ

• Реализуют метод измерения электрического параметра и усиление слабого сигнала
• Осуществляют линеаризацию нелинейных характеристик термодатчика
• Нормируют сигнал и приводят его к унифицированному виду

Применение нормирующих преобразователей позволяет:

• Снизить влияние электромагнитных помех
• Снизить требования к соединительным проводам и сократить расходы на них
• Унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов

Схема подключения преобразователя сигналов термосопротивлений ПСТ
