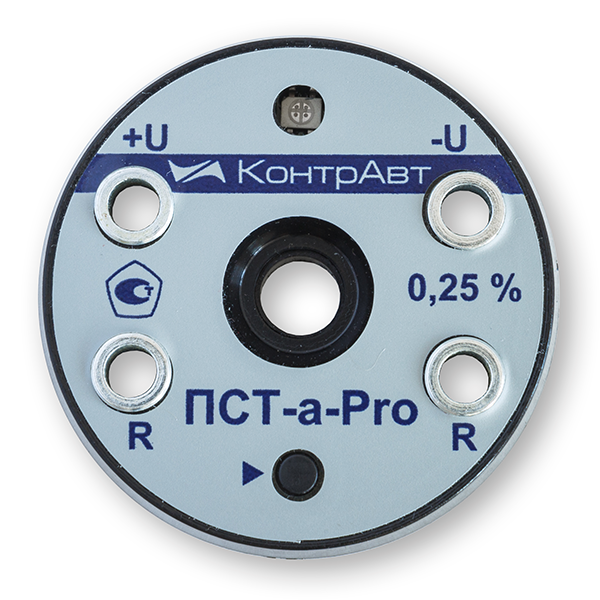

ПCТ-a-Pro нормирующий преобразователь сигналов термосопротивлений программируемый

ПCТ-a-Pro нормирующий преобразователь сигналов термосопротивлений программируемый

• Преобразование сигналов термосопротивлений 50М, 100М, 50П, 100П, Pt 100, Pt 500, Pt 1000, Ni 100, Ni 500, Ni 1000 по ГОСТ Р 6651-94 в унифицированный сигнал постоянного тока (4…20) мА
• Программируемый выбор термопары и диапазона измерения
• Монтаж в карболитовую соединительную головку датчика
• Соответствуют группе исполнения С4 ГОСТ12997-84

ПСТ-а-Pro являются развитием серии преобразователей с фиксированными типами и диапазонами преобразования ПСТ. Они также конструктивно размещаются в стандартные карболитовые соединительные головки термопреобразователей, но реализованы на базе микропроцессорных технологий, что позволило создать приборы с программируемым выбором типов термопар, а также повысить точность (до класса точности 0,25 на всех типах и диапазонах преобразования).

Программирование (выбор термопары и диапазона измерения) производится встроенными средствами и не требует никаких дополнительных устройств, сам процесс программирования элементарно прост. Возможны исполнения с заказными НСХ пользователя (до 3).

По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения С4 ГОСТ12997-84.

Преобразователи сигналов сопротивлений ПСТ-a-Pro

• Реализуют метод измерения электрического параметра и усиление слабого сигнала (класс точности измерения 0.25)
• Позволяют выбирать пользователем типа и диапазона преобразования из 10 типов термосопротивлений плюс сопротивление (по 7 – 13 диапазонов измерения для каждого типа) с помощью встроенной кнопки, контроль – по светодиодному индикатору
• Обладают высокой термостабильностью – 0,007 % / °С
• Осуществляют линеаризацию нелинейных характеристик термодатчика
• Нормируют сигнал и приводят его к унифицированному виду

Применение нормирующих преобразователей позволяет:

• Снизить влияние электромагнитных помех
• Монтировать преобразователь прямо в карболитовую соединительную головку датчика
• Унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов
• Повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя
• Снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным приборо

Схема подключения
