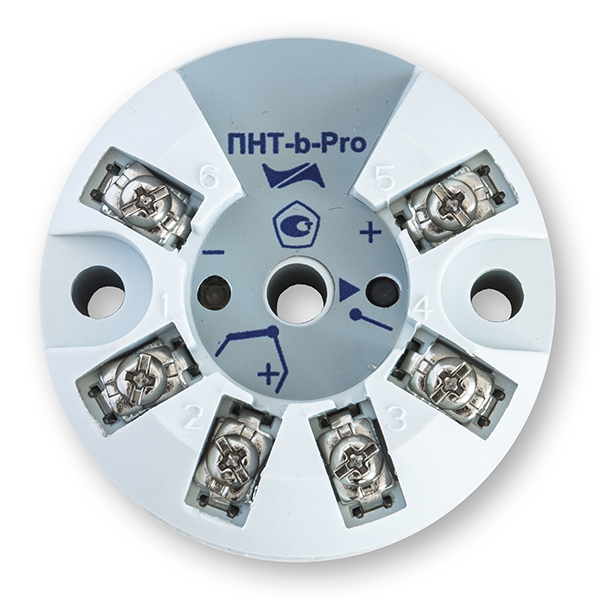

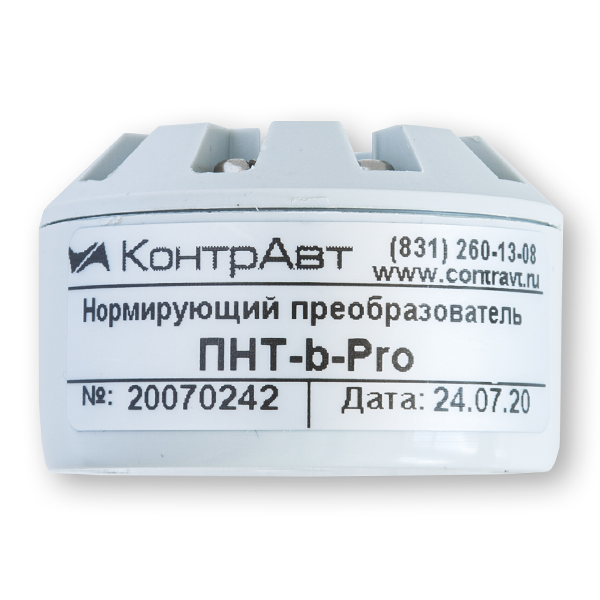

ПНТ-b-Pro нормирующий преобразователь сигналов термопар программируемый
- Преобразование термо-ЭДС термоэлектрических преобразователей и сигналов напряжения в унифицированный сигнал постоянного тока (4…20) мА
- Программируемый выбор термопары и диапазона измерения
- Монтаж в соединительную головку типа В термопреобразователей (DIN43729).
Тип входного сигнала и диапазон преобразования выбираются программно с помощью кнопочного переключателя, расположенного на корпусе преобразователя, с контролем по светодиодному индикатору. Сам процесс программирования элементарно прост (см. порядок программирования). Возможна поставка по специальному заказу с другими типами и диапазонами преобразования.
Модификация М(Д3/FX) предназначена для более жестких условий эксплуатации по температурному диапазону (Д3) и по виброустойчивости (FX) (допускают установку вблизи помещений с работающими авиационными двигателями).
Функции нормирующего преобразователя ПНТ-b-Pro
- Преобразование термо-ЭДС термоэлектрических преобразователей и сигналов напряжения в унифицированный сигнал постоянного тока (4…20) мА (см. типы и диапазоны)
- Класс точности 0,1 на максимальном диапазоне преобразования
- Зависимость тока от температуры линейная
- Контроль обрыва термопреобразователя, контроль выхода за пределы диапазона
- Контроль замыкания чувствительного элемента (ЧЭ) на защитную арматуру
- Компенсация термо-ЭДС «холодного» спая
- Заказная НСХ пользователя
Общие сведения
- Программирование пользователем типа и диапазона преобразования с помощью встроенной кнопки, контроль – по светодиодному индикатору
- Расширенный диапазон температуры эксплуатации
- Высокая температурная стабильность
- Высокая точность линеаризации НСХ
- Уровни тока при аварийных ситуациях по рекомендации NAMUR NE 43
- Индикация аварийных ситуаций светодиодом
Применение нормирующих преобразователей позволяет:
- Снизить влияние электромагнитных помех;
- Повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя;
- Использовать преобразователи в более широком диапазоне температур эксплуатации (от -50 до +80 °С);
- Унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов;
- Снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
Схема подключения
ПРИМЕЧАНИЕ: Если контроль замыкания ЧЭ на защитную арматуру не требуется, то клемма 4 не подключается.
- Цена: от 205 руб.
