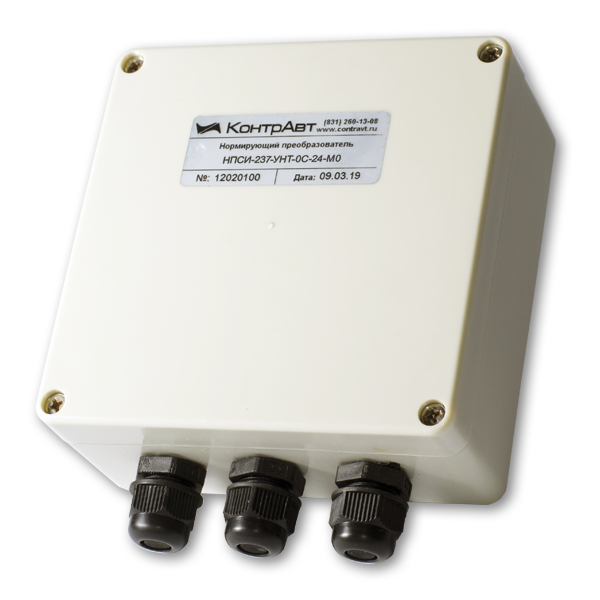

НПСИ-237-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией, IP65

НПСИ-237-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией, IP65

• Преобразование унифицированных сигналов тока или напряжения в унифицированные сигналы тока или напряжения
• Программный выбор входного/выходного сигнала
• Cигнализация по уровню с выходом на реле
• Гальваническая изоляция вход/выход/питание

• Программный выбор типа и диапазона входного сигнала: ток (0…5 ,0…20, 4…20, -20…20) мА или напряжение (0…1, -1…1, 0…10, -10…+10) В
• Программный выбор диапазона выходного сигнала: ток (0…5 ,0…20, 4…20) мА
• Сигнализация по уровню входного сигнала со светодиодной индикацией
• Гальваническая изоляция между собой входов, выходов, питания преобразователя

Общие сведения

• Корпус К1 рассчитан на применение под открытым небом в условиях прямого воздействия атмосферных осадков, имеет степень защиты IP65 и предназначен для крепления на стену
• Активный выход тока (не требуется дополнительный источник питания)

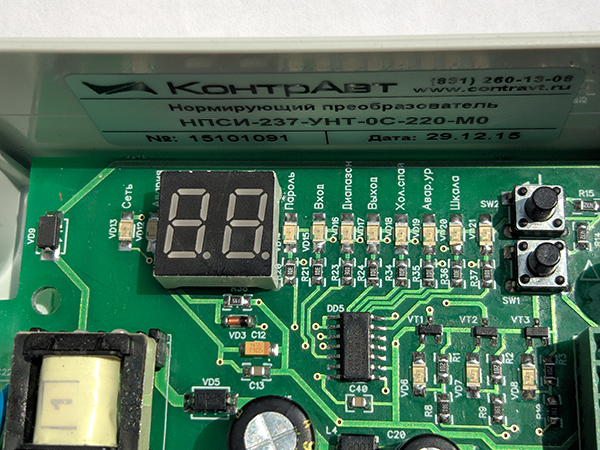

• Индикация уровня выходного сигнала на цифровом дисплее и бар-графом при снятой крышке во время монтажных и пуско-наладочных работ
• Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с помощью кнопок и цифрового  светодиодного дисплея
• Диагностика и сигнализация аварийных ситуаций (программируется):
  • обрыв входных цепей (для тока (4…20) мА)
  • обрыв выходных цепей (для тока (4…20) мА)
  • выход параметра за пределы допустимого диапазона преобразования
  • целостность параметров в энергонезависимой памяти
• Ограничение доступа к конфигурированию с помощью пароля
• Высокая точность преобразования 0,1 %
• Высокая скорость преобразования 0,03 с / 0,1 с
• Расширенный диапазон рабочих температур (-40…+70) °С
• Высокая температурная стабильность (0,005 % / °С)
• Диапазон напряжений питания ~(85…265) В или =(12…36) В (модификация)

Пользователь с помощью кнопок и кнопок и цифрового  светодиодного дисплея выбирает:

• Тип входного сигнала (ток или напряжение)
• Диапазон входного сигнала
• Диапазон выходного токового сигнала
• Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)

Применение программируемых измерительных преобразователей аналоговых сигналов обеспечивает

• Согласование различных типов и диапазонов преобразования у источника и потребителя сигналов
• Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
• Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
• Гибкость при проектировании и наладке систем
• Унификацию сигналов в системе

Схема подключения

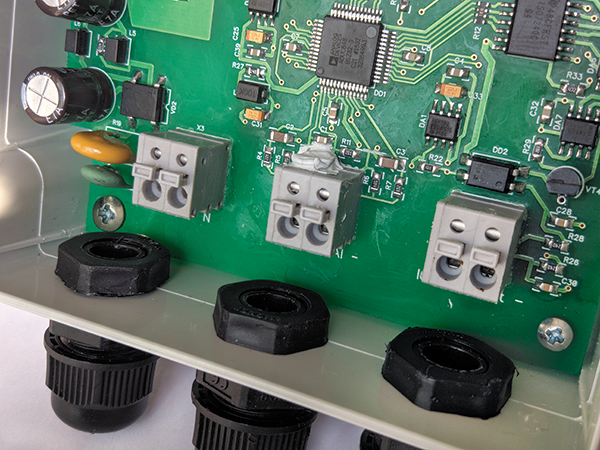

Вид со снятой крышкой

Область применения нормирующих измерительных преобразователей сигналов

Унифицированные измерительные преобразователи аналоговых сигналов применяются в системах измерения, сбора данных, контроля и регулирования в технологических процессах в различных отраслях промышленности:

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• и многие другие отрасли...
