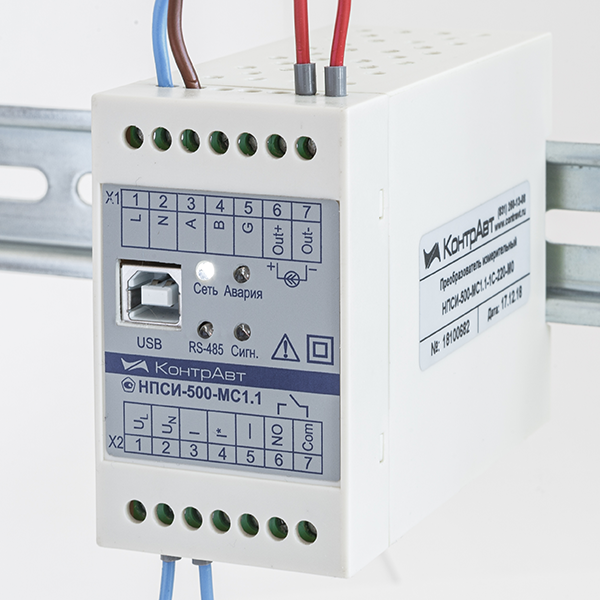

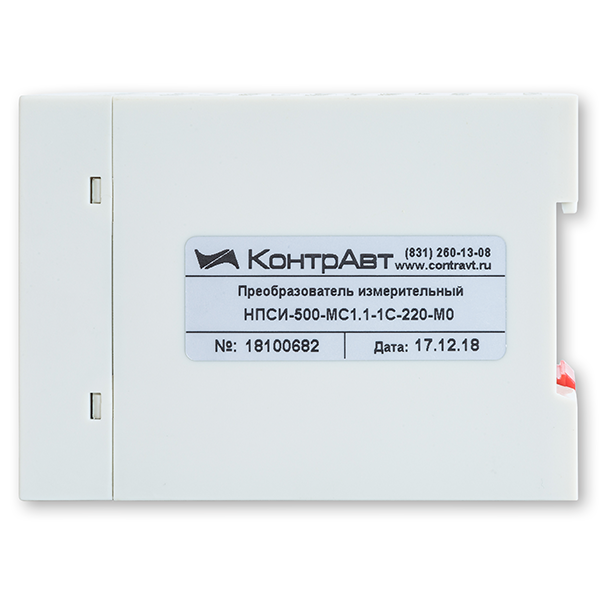

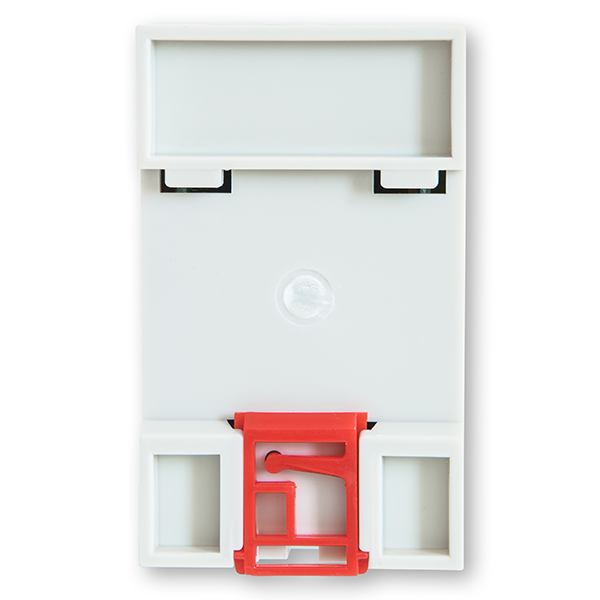

НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB

НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB

• Измерение напряжения, тока, мощности, энергии, коэффициента мощности, частоты, разности фаз в однофазной сети, преобразование в сигнал (4…20) мА
• Передача данных по RS-485, Modbus RTU
• Сигнализация по уровню сигнала
• Конфигурирование по USB и RS-485

• Измерение параметров однофазной сети – напряжения, тока, мощности, коэффициента мощности, частоты, энергии, разности фаз
• Передача всех измеренных и рассчитанных параметров, а также управление  выходами по интерфейсу RS-485, протокол  Modbus RTU
• Преобразование  выбранного измеренного параметра в токовый сигнал (4…20) мА
• Возможность конфигурирования (настройки) по интерфейсам USB и RS-485
• Гальваническая изоляция сигналов на входе и выходе
• Встроенный измерительный трансформатор тока в цепи измерения тока

Функции измерительных преобразователей

• Измерение действующих значений переменного напряжения (U), возможность измерения постоянного напряжения
• Измерение действующих значений переменного тока (I)
  Измерение полной (S), активной (P), реактивной мощности (Q) и коэффициента мощности (cos φ), разности фаз между током и напряжением (φ)
• Измерение частоты переменного напряжения (основная гармоника)
  Измерение активной/реактивной энергии на интервале времени до 15 мин и неограниченном интервале времени
• Сохранение максимальных/минимальных значений измеряемых параметров  I, U, S, P, Q (сохраняются при отключении питания)
• Усреднение измеренных значений по времени (время усреднения задается)
• Индивидуальная гальваническая изоляция канала измерения тока при помощи встроенного измерительного трансформатора
  Возможность как прямого подключения сигналов напряжения и тока, так и через внешние измерительные трансформаторы
• Преобразование измеренных значений в токовый сигнал (4…20) мА, зависимость выходного сигнала от измеряемого входного – линейная
• Выбор параметра, преобразовываемого в токовый сигнал (4…20) мА
• Произвольный выбор границ преобразования (режим «лупы»)
• Возможность обмена данными, а также управление токовым и дискретным выходами по интерфейсу RS-485
• Формирование сигнала дискретного выхода (реле NO), для модификации с сигнализацией
• Выбор типа сигнализации (по уровню входного сигнала или аварийная)
• Четыре типа функций сигнализации по уровню, задание порогов сигнализации, возможны режимы задержки срабатывания и  отложенной сигнализации
• Обнаружение следующих аварийных ситуаций:
  • выход измеренного значения входного сигнала тока и напряжения за границы диапазона измерения и предупредительные границы
  • обрыв цепи выходного тока
  • ошибка установки границ преобразования
  • нарушение целостности параметров в энергонезависимой памяти
• Формирование аварийного уровня выходного токового сигнала (4…20) мА для обнаружения аварийных ситуаций внешними системами

Общие сведения

• Гальваническая изоляция между собой цепей входов, выходов, выходов сигнализации, питания преобразователя, интерфейса RS-485
• Индикация включения преобразователя, аварийных ситуаций, срабатывания сигнализации, обмена по интерфейсу RS-485 при помощи светодиодов
• Удобное конфигурирование по интерфейсу USB или RS-485 при помощи программы SetMaker
• Точность преобразования 0,5 %
• Расширенный диапазон рабочих температур (-40…+70) °С
• Температурная стабильность (0,025 % / градус)
• Диапазон напряжений питания ~(85…265) В, =(120…360) В или =(12…36) В (модификации)

Применение измерительных преобразователей напряжения и тока обеспечивает

• Передачу измеренных и рассчитанных параметров по интерфейсу RS-485 в системы верхнего уровня
• Преобразование параметров сигналов переменного и постоянного напряжения и тока в унифицированные токовые сигналы (4…20) мА
• Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
• Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
• Унификацию сигналов в системе

Область применения измерительных преобразователей

Системы измерения, сбора данных, контроля и регулирования электрических параметров электросети в различных отраслях промышленности:

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• другие отрасли...

Функциональная схема, гальваническая развязка цепей



 *  НПСИ-500-МС1.1-Х-Х-Х – токовый выход и USB
**  НПСИ-500-МС1.Х-1С-Х-Х – сигнализация



Схемы подключения

Подключение преобразователя к однофазной электросети без применения внешних измерительных трансформаторов



Подключение преобразователя к однофазной электросети с применением внешних измерительных трансформаторов



Подключение выхода сигнализации



Подключение токового выхода (4…20) мА
