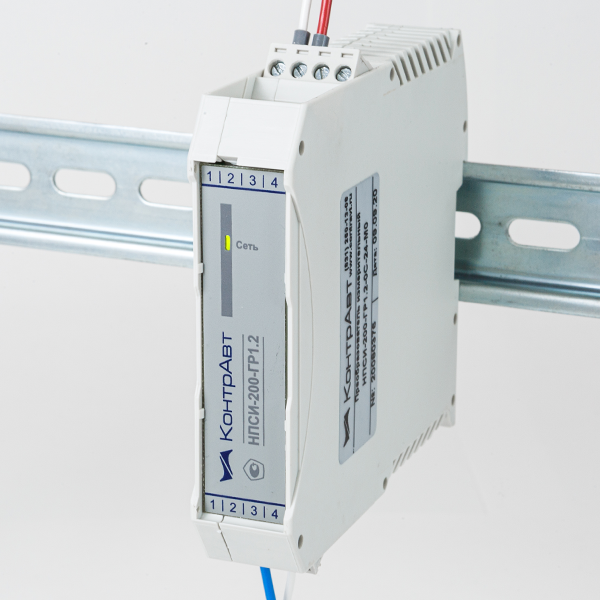

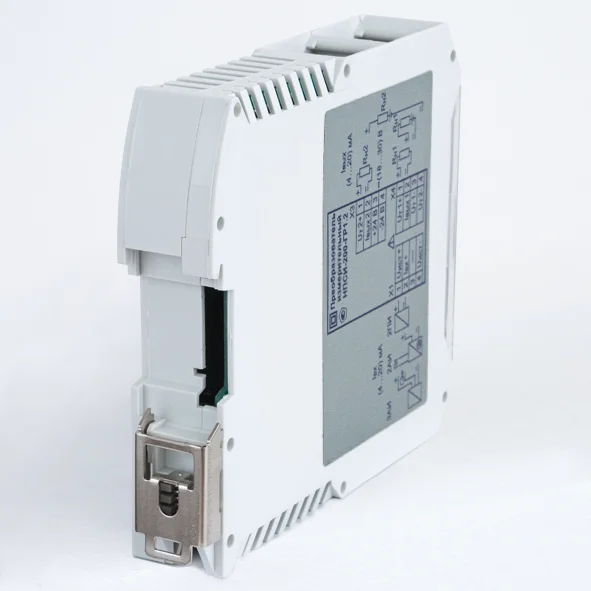

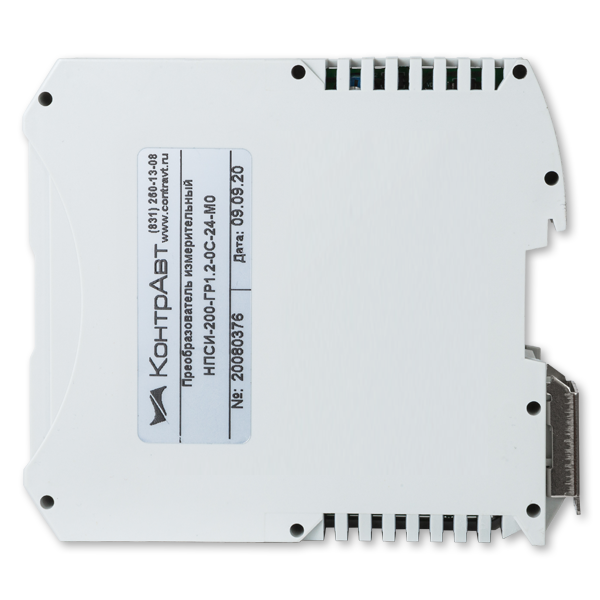

НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА

НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА

• Трансляция  1:1 и разветвление 1 в 2 токового сигнала (4...20) мА
• Активные/пассивные входы и выходы
• Монтаж на DIN-рейку
• Гальваническая развязка вход/питание/выход1/выход2
• Встроенный источник питания датчика

Преобразователи измерительные НПСИ-200-ГР1.2 предназначены для разветвления «1 в 2» токового сигнала (4…20) мА от одного источника на два приемника и для обеспечения гальванической изоляции между источниками и приемниками сигналов (4…20) мА. Имеется встроенный источник питания датчиков.

Функции измерительных преобразователей - разветвителей токового сигнала

• Измерение входного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в два выходных сигнала (4…20) мА
• Подключение как активных, так и пассивных источников токовых сигналов
• Питание источников входного сигнала от встроенного источника питания
• Формирование как активного, так и пассивного выходного токового сигнала
• Гальваническая изоляция 1500 В между цепями входов, выхода 1, выхода 2, питания прибора

Общие сведения

• Межповерочный интервал – 5 лет
• Компактный корпус – экономия места в монтажном шкафу. Ширина корпуса – 22,5 мм
• Разъёмные винтовые клеммы обеспечивают простой монтаж
• Высокая точность преобразования 0,1 %
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Расширенный диапазон рабочих температур (-40…+70) °С
• Диапазон напряжений питания =(18…30) В

Область применения

Системы измерения, сбора и регистрации данных, контроля и регулирования в технологических процессах в различных отраслях промышленности:

• Энергетика
• Металлургия
• Химическая промышленность
• Нефтяная промышленность
• Газовая промышленность
• Машиностроение
• Пищевая промышленность
• Перерабатывающая промышленность
• Научные исследования
• и многие другие отрасли...

Схема подключения

На схеме подключения использованы следующие обозначения:

2ПИ – источник сигнала с пассивным выходом с двухпроводной схемой подключения;

2АИ – источник сигнала с активным выходом с двухпроводной схемой подключения;

3АИ – источник сигнала с активным выходом с трехпроводной схемой подключения;

Rн    – сопротивление нагрузки  от 0 до 500 Ом.

Требования к источнику сигнала

При размножении сигнала от активного источника 2АИ, 3АИ, источник сигнала должен обеспечивать на своем выходе напряжение не менее 0,92 В.

При размножении сигнала от пассивного источника 2ПИ, источник сигнала должен сохранять работоспособность при напряжении менее 22 В.
