НПСИ-200-ГРТП модули гальванической развязки токовой петли
- Трансляция 1:1 активного входного сигнала (4…20) мА в активный сигнал (4…20) мА
- Монтаж на DIN-рейку
- Гальваническая развязка вход/выход
- Не требует питания
- Применение для разветвления сигналов «1 в 2», «1 в N»

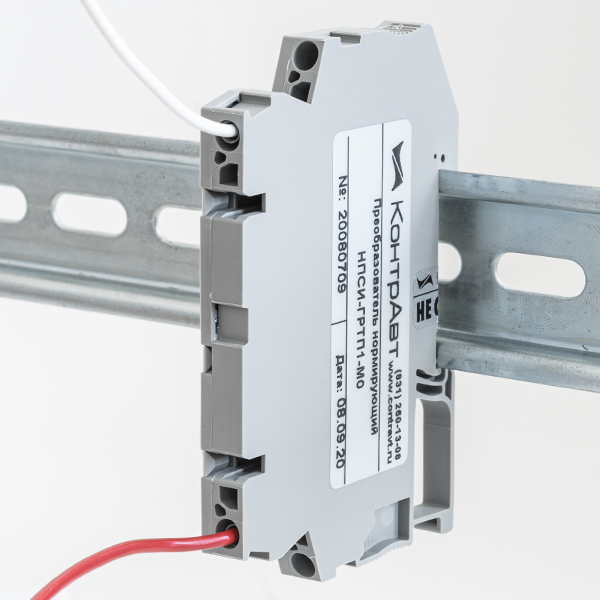

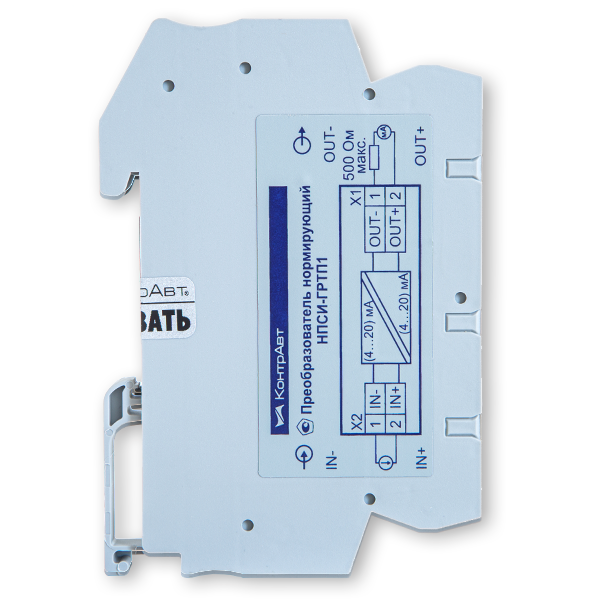

- НПСИ-200-ГРТП1 – гальваническая развязка токовой петли, 1 канал

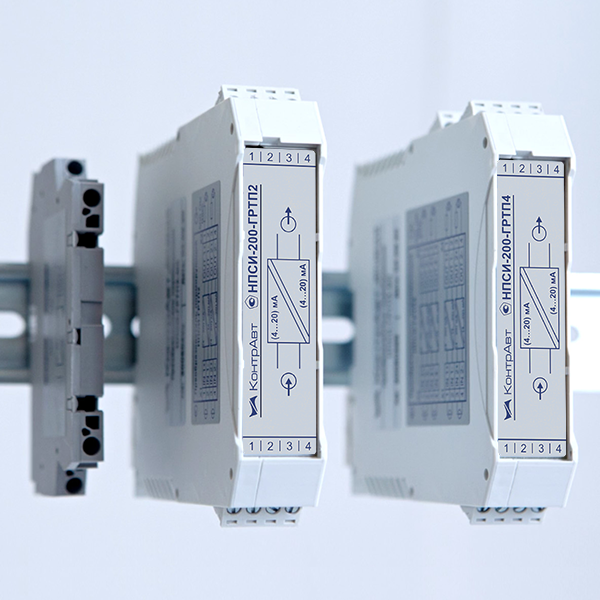

- НПСИ-200-ГРТП2 – гальваническая развязка токовой петли, 2 независимых канала
- НПСИ-200-ГРТП4 – гальваническая развязка токовой петли, 4 независимых канала
- Гальваническая изоляция сигналов на входе и выходе
- Установка на DIN-рейку по стандарту EN 50 022
- Минимальная «ширина канала»
- Применение для размножения (разветвления, повторения) сигналов «1 в 2», «1 в N»
Общие сведения
- Измерение входного активного унифицированного сигнала постоянного тока (4…20) мА и его преобразование в активный унифицированный выходной сигнал постоянного тока (4…20) мА (повторитель токовой петли)
- Гальваническая изоляция (гальваническая развязка) входных и выходных цепей между собой, электрическая прочность изоляции ~1500 В, 50 Гц
- Размножение сигнала от одного источника на несколько гальванически изолированных сигналов
- Выходы активные и не требуют дополнительного источника питания
- Преобразователь использует энергию входного активного сигнала (4…20) мА, поэтому не требует для себя отдельного источника питания
- Высокая точность преобразования 0,1 %
- Высокое быстродействие 5 мс
- В двух- и четырёхканальных модификациях каналы полностью независимые. Взаимное влияние на работоспособность друг друга отсутствует
- Компактный корпус обеспечивает экономию места в монтажном шкафу, ширина корпуса на 1 канал: ГРТП1 – 8,5 мм, ГРТП2 – 11,25 мм, ГРТП4 – 5,63 мм
- Защита от электромагнитных помех при передаче сигналов на большие расстояния
- Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
- Пружинные клеммы в одноканальной модификации и разъёмные винтовые клеммы в многоканальных модификациях обеспечивают простой монтаж
- Расширенный диапазон рабочих температур (-40…+70) °С
- Высокая температурная стабильность (0,001 % / градус)
Варианты применения
Подключение модуля гальванической развязки к активному источнику сигнала
Подключение модуля гальванической развязки к пассивному источнику сигнала с внешним блоком питания
Системы измерения
(развязка входных сигналов)
Источники: измерительные датчики с токовым выходом (ИД)
Приёмники: вторичные измерительные приборы (ИП) (регуляторы, регистраторы, контроллеры)
Системы управления
(развязка выходных сигналов)
Источники: управляющие устройства (УУ) и вторичные измерительные приборы (ИП) (регуляторы, регистраторы, контроллеры)
Приёмники: исполнительные устройства (ИУ) (исполнительные механизмы, тиристорные регуляторы, частотные преобразователи)
Размножение сигнала
Размножение сигнала от одного датчика на два гальванически изолированных сигнала при помощи двух модулей гальванической развязки токовой петли НПСИ-200-ГРТП1
Размножение сигнала от одного датчика на два гальванически изолированных сигнала при помощи одного двухканального модуля гальванической развязки токовой петли НПСИ-200-ГРТП2
(для НПСИ-200-ГРТП4 – аналогично)
Применение измерительных преобразователей обеспечивает
- Гальваническую изоляцию между собой входов, выходов (гальваническую развязку токовой петли)
- Высокую надёжность и экономичность многоканальных решений, поскольку каналы полностью не связаны между собой
- Экономию на оборудовании, поскольку дополнительных источников питания для преобразователя и для выходных цепей не требуется
- Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию затрат на соединительных линиях - удалённая передача измеренного сигнала происходит по стандартным электротехническим проводам
- Экономию места при монтаже на DIN-рельс: преобразователи имеют минимальную «ширину одного канала» 5.63, 8.5, 11.5 мм в зависимости от канальности преобразователя)
- Простоту монтажа, обслуживания и ремонта за счёт применения пружинных и разъёмных винтовых клеммных соединителей (в зависимости от модификации)
Область применения
Системы измерения, сбора данных, контроля и регулирования технологических параметров в различных отраслях промышленности:
- Энергетика
- Химическая промышленность
- Нефтяная промышленность
- Газовая промышленность
- Металлургия
- Машиностроение
- Научные исследования
