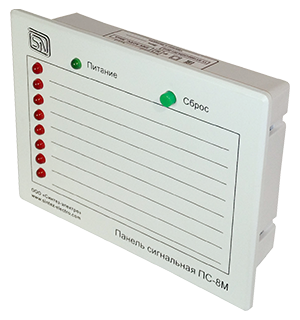

Панель сигнальная ПС-8М, фото 2

Панель сигнальная ПС-8М

Цену уточняйте

  • Под заказ
  • Оптом и в розницу
clockОтправка с 05 марта 2025
Панель сигнальная ПС-8М
Панель сигнальная ПС-8МПод заказ
Цену уточняйте
+375 (17) 390-39-00
Отдел продаж
  • +375 (17) 390-39-01
    Отдел продаж
  • +375 (33) 392-39-26
    МТС (Viber, Telegram, WhatsApp)
  • +375 (17) 390-39-31
    Факс
+375 (17) 390-39-00
Отдел продаж
  • +375 (17) 390-39-01
    Отдел продаж
  • +375 (33) 392-39-26
    МТС (Viber, Telegram, WhatsApp)
  • +375 (17) 390-39-31
    Факс

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Для установки прибора в панели необходимо вырубить окно размером 124×89 мм.

Панель сигнальная ПС-8М предназначена для индикации аварийных и других сигналов в технологическом оборудовании, а также для передачи этих сигналов посредством СМС на сотовый телефон заказчика. Индикация обеспечивается путём формирования световых и звуковых сигналов после фиксирования входного воздействия и после его окончания, а также замыканием контактов выходного реле, которые замыкаются также при нарушении питания и внутренних отказах. Панель имеет восемь независимых каналов индикации, встроенный звуковой излучатель и один выходной релейный сигнал типа «сухой контакт».

Панель сигнальная обеспечивает сохранение информации о зафиксированных сигналах при отключении питания и возобновляет их индикацию после восстановления питания. Последний из зафиксированных сигналов отображается мигающим световым сигналом. Фиксация входного воздействия производится с выдержкой времени в пределах 0,005–30 секунд. Выдержка времени устанавливается для каждого канала индивидуально при изготовлении или после установки. Также устанавливается время звукового сигнала и время удержания выходных контактов в замкнутом состоянии в пределах от 0,5 секунды до непрерывного. Сброс индикации производится оператором, путём нажатия кнопки «Сброс». Исправная работа панели отображается свечением зелёного индикатора «Питание», который гаснет как при нарушении питания, так и при внутренних отказах.

Панель передаёт информацию о состоянии своих индикаторов прикреплённым операторам посредством SMS-сообщений сотовой связи и, при необходимости, на аналогичный диспетчерский прибор. Нажатие на кнопку «Сброс» в диспетчерском режиме панели квитирует только звуковой сигнал, а световая индикация сохраняется до квитирования аварии на передающей панели.

Входные сигналы могут подаваться от цепей релейной защиты и автоматики. Сечение проводников, присоединяемых к панели, не должно превышать 4 мм².

Основные технические данные
Конструктивное исполнение щитовой блок
Напряжение питания * =230, ~230 В *
Допустимые отклонения напряжения питания −15...+10 %
Потребляемая мощность в дежурном режиме, не более 1,5 Вт
Потребляемая мощность в режиме «авария», не более 5 Вт
Порог срабатывания входов ** 100–150 В **
Частота входного сигнала, не более 150 Гц
Входное сопротивление 90–110 кОм
Вид связи GSM
Вид передаваемых сообщений SMS
Коммутируемый ток релейного выхода при ~220 В, 50 Гц 3 А
Степень защиты по ГОСТ 14254-96 IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 II
Габаритные размеры H×L×B 100×135×40 мм
Масса, не более 0,4 кг

 * По заказу изготавливаются приборы с напряжением питания от 12 В.
** По заказу изготавливаются приборы с порогом срабатывания входов от 12 В.

Условия эксплуатации:

  • установка в закрытых помещениях;
  • рабочий диапазон температуры окружающего воздуха от −5 до +40°С;
  • относительная влажность воздуха не более 80% при температуре +20°С;
  • высота установки над уровнем моря — не более 1000 м;
  • окружающая среда — атмосфера типа II ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Таблица заказов
ПС-8М           щитовое исполнение
ПС-8.1М           настенное исполнение
  XXВ         напряжение питания: 12–230 В (AC/DC)
    (AC)           •  переменный ток
    (DC)           •  постоянный ток
      XXВ     порог срабатывания входов: 12–230 В (AC/DC)
        (AC)       •  переменный ток
        (DC)       •  постоянный ток
ПС-8.1М- 230В (DC)- 48В (AC)   пример заказа
