Панель сигнальная ПС-7
Для установки прибора в панели необходимо вырубить окно размером 124×89 мм.
Панель сигнальная ПС-7 предназначена для индикации аварийных и других сигналов в технологическом оборудовании. Индикация обеспечивается путём формирования световых и звуковых сигналов после фиксирования входного воздействия и после его окончания, а также замыканием контактов выходного реле, которые замыкаются также при нарушении питания и внутренних отказах. Панель имеет семь независимых каналов индикации, встроенный звуковой излучатель и один выходной релейный сигнал типа «сухой контакт».
Панель сигнальная обеспечивает сохранение информации о зафиксированных сигналах при отключении питания и возобновляет их индикацию после восстановления питания. Последний из зафиксированных сигналов отображается мигающим световым сигналом. Фиксация входного воздействия производится с выдержкой времени в пределах 0,03–30 секунд. Выдержка времени устанавливается для каждого канала индивидуально при изготовлении или после установки. Также устанавливается время звукового сигнала и время удержания выходных контактов в замкнутом состоянии в пределах от 0,5 секунды до непрерывного. Сброс индикации производится оператором, путём нажатия кнопки «Сброс». Исправная работа панели отображается свечением зелёного индикатора «Питание», который гаснет как при нарушении питания, так и при внутренних отказах.
Входные сигналы могут подаваться от цепей релейной защиты и автоматики. Сечение проводников, присоединяемых к панели, не должно превышать 4 мм².
Основные технические данные панели сигнальной ПС-7 |
|
---|---|
Конструктивное исполнение | щитовой блок |
Напряжение питания * | =230, ~230 В * |
Допустимые отклонения напряжения питания | −15...+10 % |
Потребляемая мощность в дежурном режиме, не более | 1,5 Вт |
Потребляемая мощность в режиме «авария», не более | 5 Вт |
Порог срабатывания входов ** | 100–150 В ** |
Частота входного сигнала, не более | 150 Гц |
Входное сопротивление | 90–110 кОм |
Коммутируемый ток релейного выхода при ~220 В, 50 Гц | 3 А |
Степень защиты по ГОСТ 14254-96 | IP20 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | I |
Габаритные размеры H×L×B | 100×135×35 мм |
Масса, не более | 0,6 кг |
* По заказу изготавливаются приборы с напряжением питания от 12 В.
** По заказу изготавливаются приборы с порогом срабатывания входов от 12 В.
Условия эксплуатации:
- установка в закрытых помещениях;
- рабочий диапазон температуры окружающего воздуха от −5 до +40°С;
- относительная влажность воздуха не более 80% при температуре +20°С;
- высота установки над уровнем моря — не более 1000 м;
- окружающая среда — атмосфера типа II ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
Таблица заказов | ||||||
---|---|---|---|---|---|---|
ПС-7 | щитовое исполнение | |||||

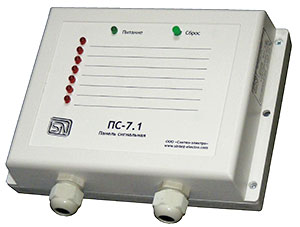

ПС-7.1 | настенное исполнение | |||||
XXВ | напряжение питания: 12–230 В (AC/DC) | |||||
(AC) | • переменный ток | |||||
(DC) | • постоянный ток | |||||
XXВ | порог срабатывания входов: 12–230 В (AC/DC) | |||||
(AC) | • переменный ток | |||||
(DC) | • постоянный ток | |||||
ПС-7.1- | 230В | (DC)- | 48В | (AC) | пример заказа |
