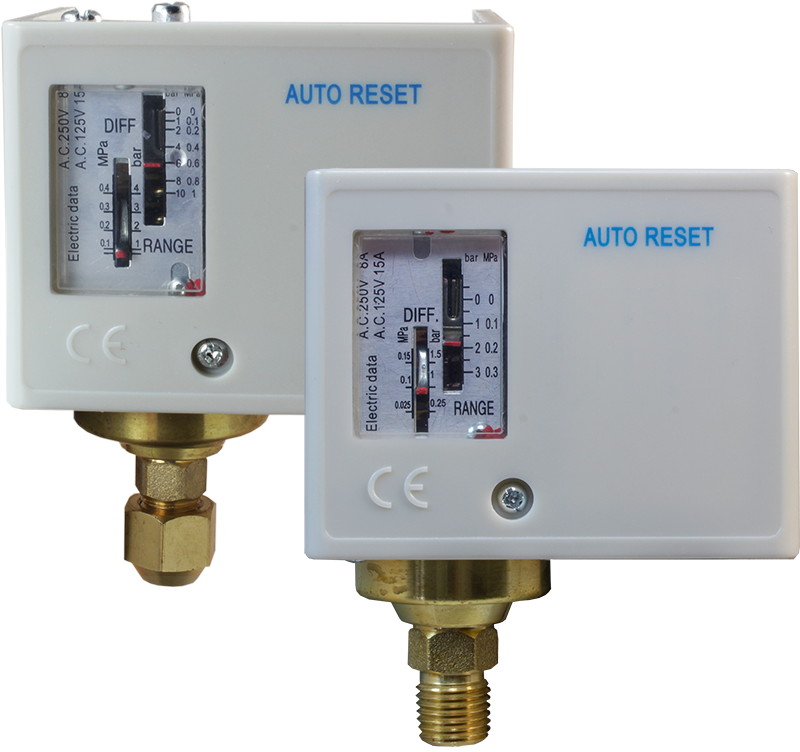

РЕЛЕ ДАВЛЕНИЯ ДР-Д
Цену уточняйте
- Ожидается
- Оптом и в розницу
РЕЛЕ ДАВЛЕНИЯ ДР-ДОжидается
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе
Датчики-реле давления ДР-Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления. Для коммутации внешних электрических цепей на выходе реле давления имеется переключающий контакт.Особенности:

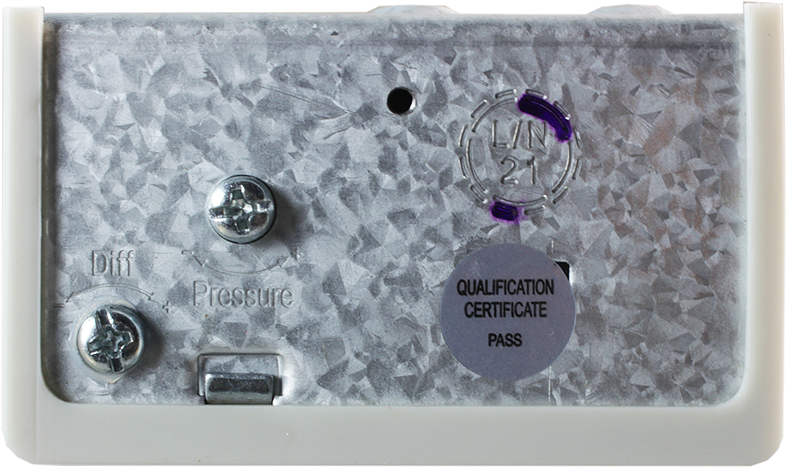

- Задание уставки и дифференциала срабатывания
- Используются с фторированными хладагентами как на воздушной, так и на водной основе
- Переключающий контакт
- В комплект входит кронштейн для крепления прибора

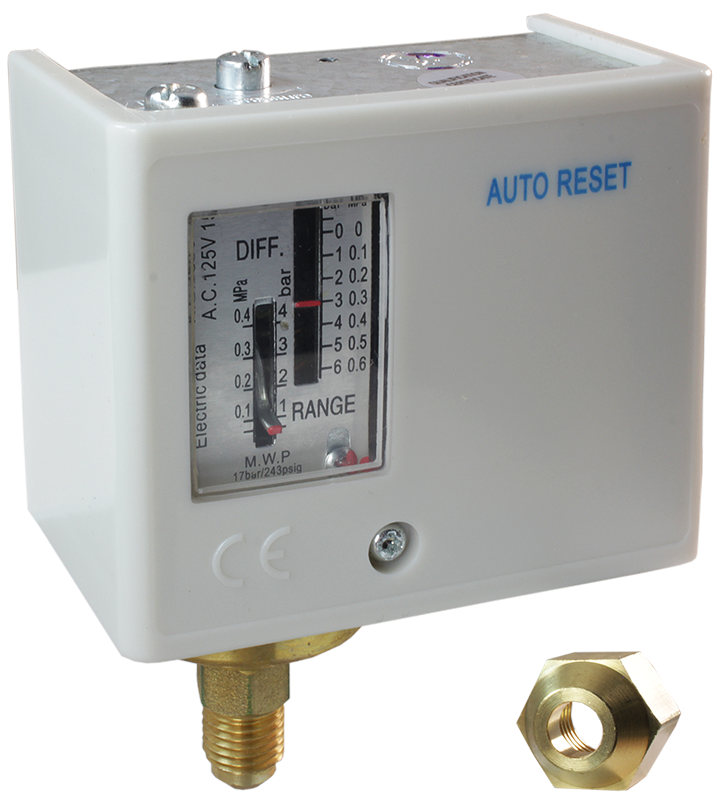

- Две модификации: штуцер для резьбового присоединения к линии напрямую или штуцер с конусом на торце и переходником под расклепку в комплекте
Принцип действия и область применения:
Когда значение давления в системе достигает заданной уставки, срабатывает переключающий контакт. При этом замыкается или размыкается электрическая цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение.Могут применяться для решения множества задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.
| Параметр | Значение |
| Температура рабочей среды | −10...+100°С |
| Коммутационная способность реле | ~10(8) А, 250 В (для ДР-Д-101) ~12(8) А, 250 В (для ДР-Д-110) ~8 А, 250 В (для остальных моделей) |
| Присоединение (штуцер) | G¼" |
| G¼" конус с переходником под расклепку | |
| G7/16" конус с переходником под расклепку | |
| Габаритные размеры | 98×80×48 мм |
| Вес | 330 г |
Диапазоны работы реле давления:
| Модель | Диапазон, МПа | Дифференциал, МПа | Максимальное давление, МПа |
| ДР-Д-101 | −0,1...0,15 | 0,02...0,1 | 1,65 |
| ДР-Д-503 | −0,07…0,3 | 0,02…0,15 | 1,65 |
| ДР-Д-506 | −0,07…0,6 | 0,06…0,4 | 1,65 |
| ДР-Д-110 | 0,1…1 | 0,1…0,3 | 1,65 |
| ДР-Д-520 | 0,5…2 | 0,2…0,5 | 3,5 |
| ДР-Д-530Д | 0,5…3 | 0,4…1,2 | 3,5 |
| Габаритные размеры |
 |
| ДР-Д |
 |

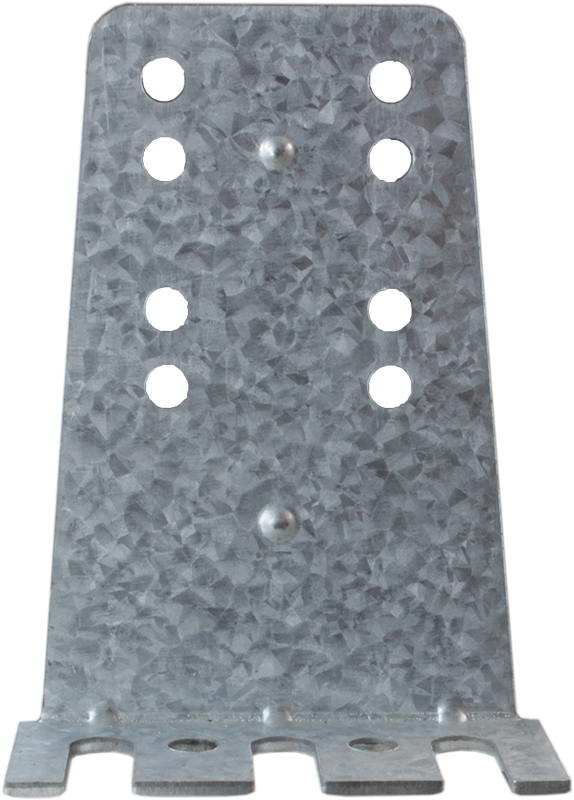

| Кронштейн для крепления прибора |
Форма заказа ДР-Д-X-Y:
| Номер позиции | Наименование позиции | Обозначение | Расшифровка |
| X | Модель | 101 | −0,1...0,15 МПа |
| 503 | −0,07...0,3 МПа | ||
| 506 | −0,07...0,6 МПа | ||
| 110 | 0,1...1 МПа | ||
| 520 | 0,5...2 МПа | ||
| 530Д | 0,5...3 МПа | ||
| Y | Присоединение | 1/4 | G¼" |
| 1/4К | G¼" конус с переходником под расклепку | ||
| 7/16К | G7/16" конус с переходником под расклепку |
