РОТАЦИОННЫЕ ДАТЧИКИ УРОВНЯ РДУ

Ротационные (флажковые) датчики уровня серии РДУ предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.

Особенности:

• Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»
• Модификация для сред с повышенной температурой −40...+350°С

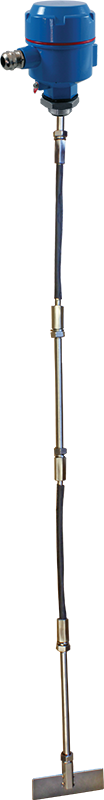

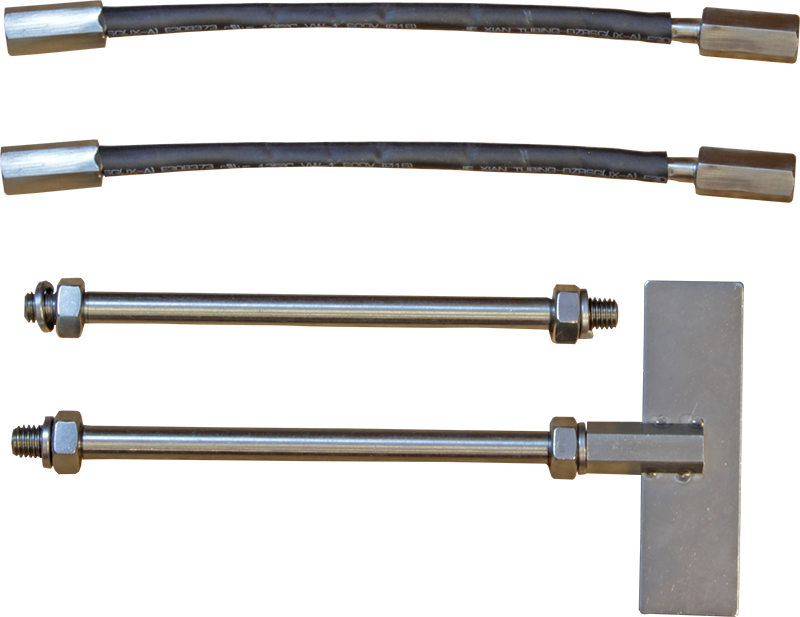

• Гибкое удлинение 1,1 м для лопасти (опция)
• Простой и быстрый монтаж
• Прочная конструкция
• Отсутствие необходимости в обслуживании

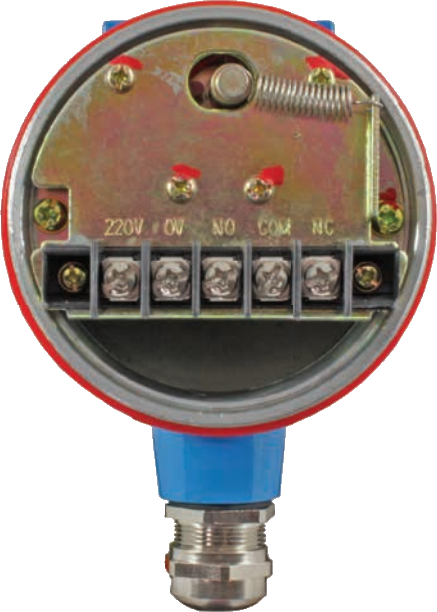

Принцип действия и область применения:В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи муфты. Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий.

Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью.Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.

Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.



Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:

• сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
• различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
• cыпучих пищевых продуктов (муки, сахара, крахмала);
• cельскохозяйственной  продукции (зерновых  культур,  подсолнечника, комбикормов);
• древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).

Технические характеристики:

Параметр	Значение
Питание	~220 В или =24 В
Мощность электродвигателя	4 Вт
Крутящий момент электродвигателя	0,98 Н∙м
Скорость вращения электродвигателя	1 об./мин
Тип управляющего контакта	НО+НЗ
Коммутационная способность реле	~5 А, 250 В
Защита	IP65
Температура хранения	−20...+125°С
Материал корпуса	силумин
Материал лопастей	нержавеющая сталь
Присоединение лопасти	М10×1,5

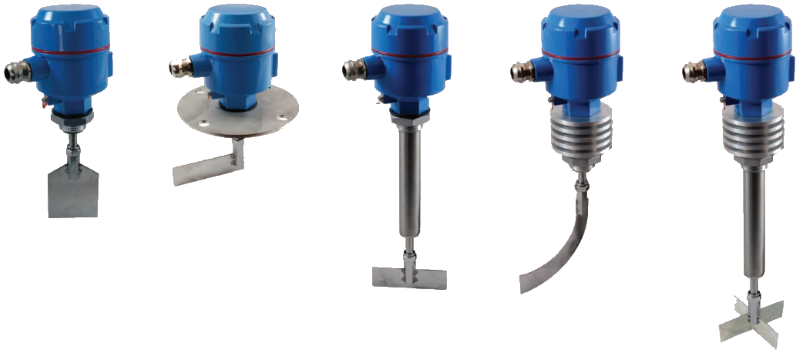

Модификации:

Модель	Присоединение	Шток	Температура рабочей среды, °С	Габаритные размеры, мм	Вес, г
РДУ-111	G1"	Стандартный	−20...+80	189×90×131	1000
РДУ-211	G1"	Стандартный	−20...+200	239×90×131	1390
РДУ-311	G1"	Стандартный	−20...+350	288×90×125	1755
РДУ-121	G1"	Удлиненный	−20...+80	288×90×131	1540
РДУ-221	G1"	Удлиненный	−20...+200	339×90×131	1930
РДУ-321	G1"	Удлиненный	−20...+350	389×90×125	1938
РДУ-112	Фланцевое	Стандартный	−20...+80	189×155×163,5	1540
РДУ-212	Фланцевое	Стандартный	−20...+200	239×155×163,5	1930
РДУ-312	Фланцевое	Стандартный	−20...+350	288×155×163,5	2295
РДУ-122	Фланцевое	Удлиненный	−20...+80	288×155×163,5	2080
РДУ-222	Фланцевое	Удлиненный	−20...+200	339×155×163,5	2470
РДУ-322	Фланцевое	Удлиненный	−20...+350	389×155×163,5	2478

Расшифровка обозначения на примере датчика уровня РДУ-XYZ-WL-U:
X − температурное исполнение: 1 − стандартное, 2 − высокотемпературное.
Y − тип штока: 1 − стандартный, 2 − удлиненный в защитном кожухе.
Z − тип присоединения: 1 − резьбовое, 2 − фланцевое.
W − тип лопости: Л1, Л2, Л3 или Л4.

L − Д1100, гибкое удлинение 1,1 м для лопасти (опция).
U − напряжение питания: 220 − ~220 В, 24 − 24 В.





Габаритные размеры РДУ

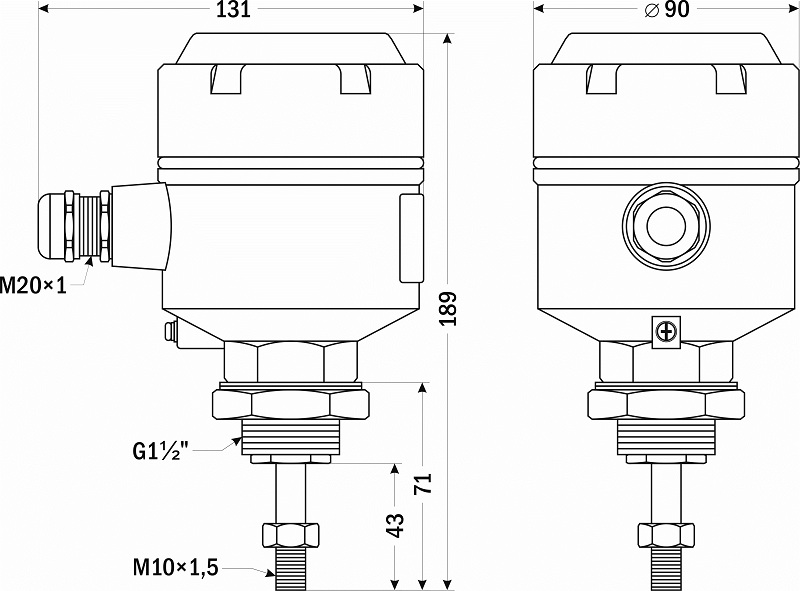

РДУ-111

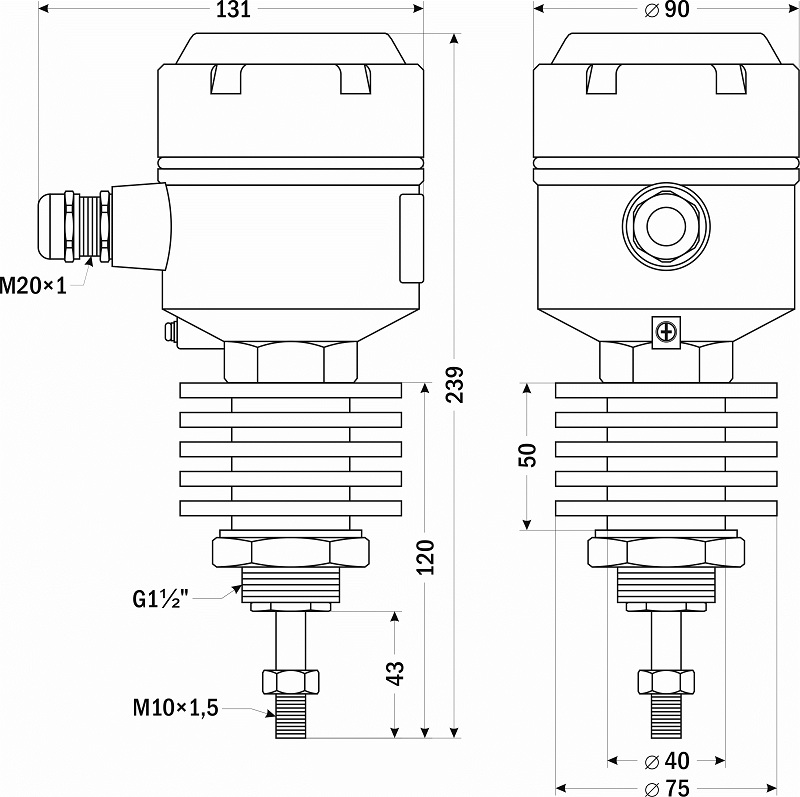

РДУ-211 для повышенных температур

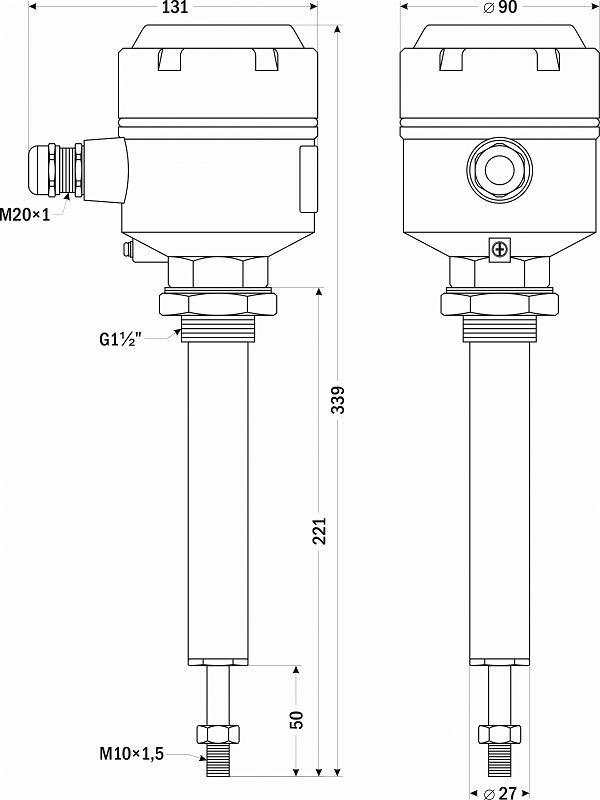

РДУ-121 с удлиненным штоком в защитном кожухе

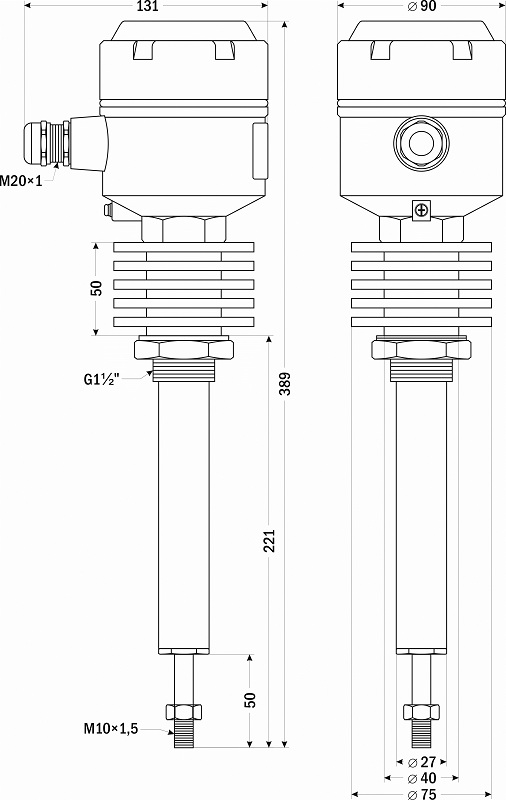

РДУ-221 для повышенных температур с удлиненным штоком в защитном кожухе

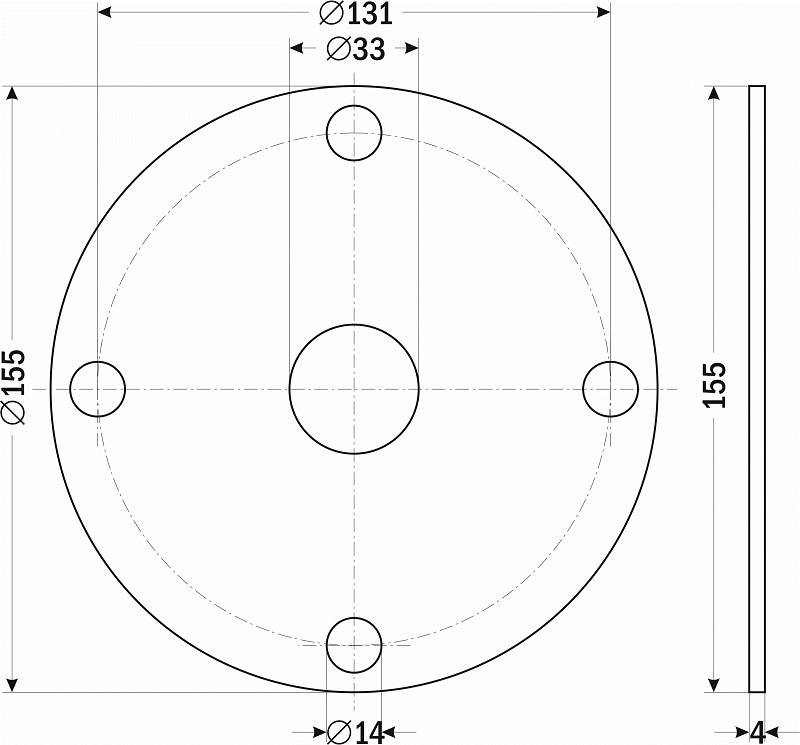

Фланец

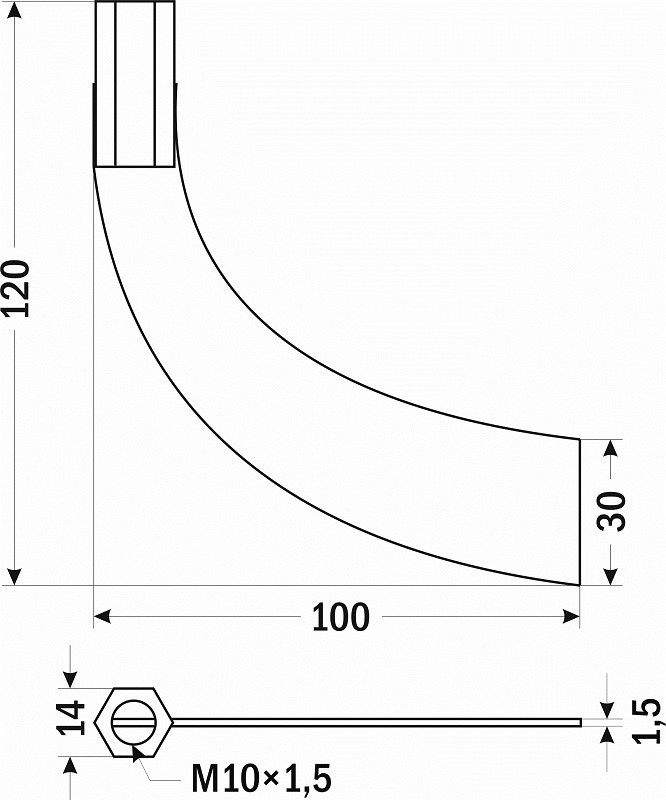

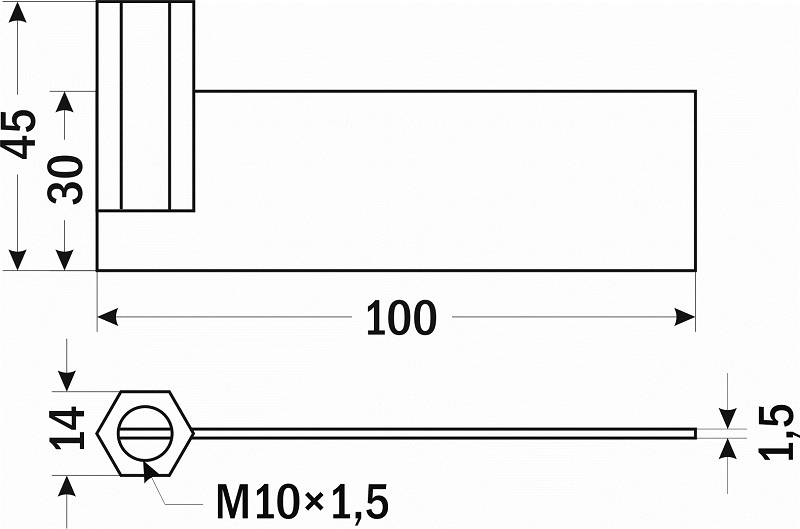

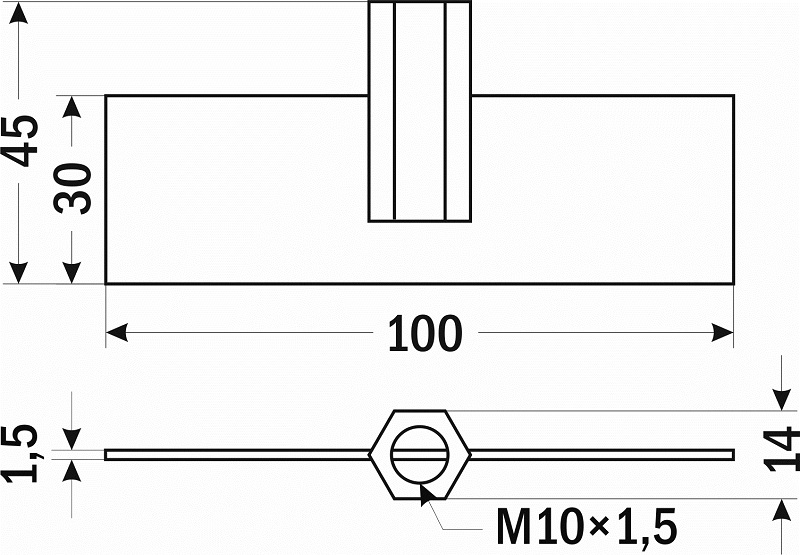

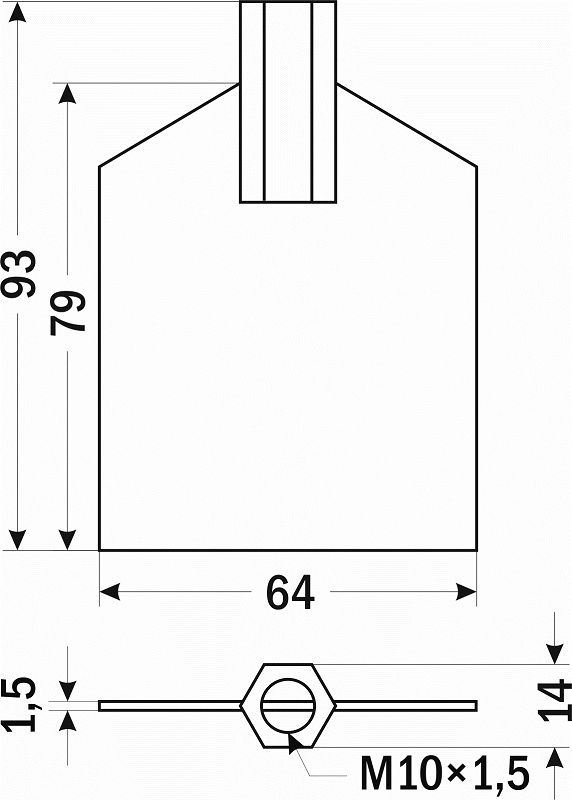

Габаритные размеры лопастей

Лопасть Л1

Лопасть Л2

Лопасть Л3

Лопасть Л4

Лопасть Л5

Лопасть Л6
