Гильза 0090
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 04 апреля 2025Гильза 0090Под заказ
Цену уточняйте
возврат товара в течение 14 дней по договоренности

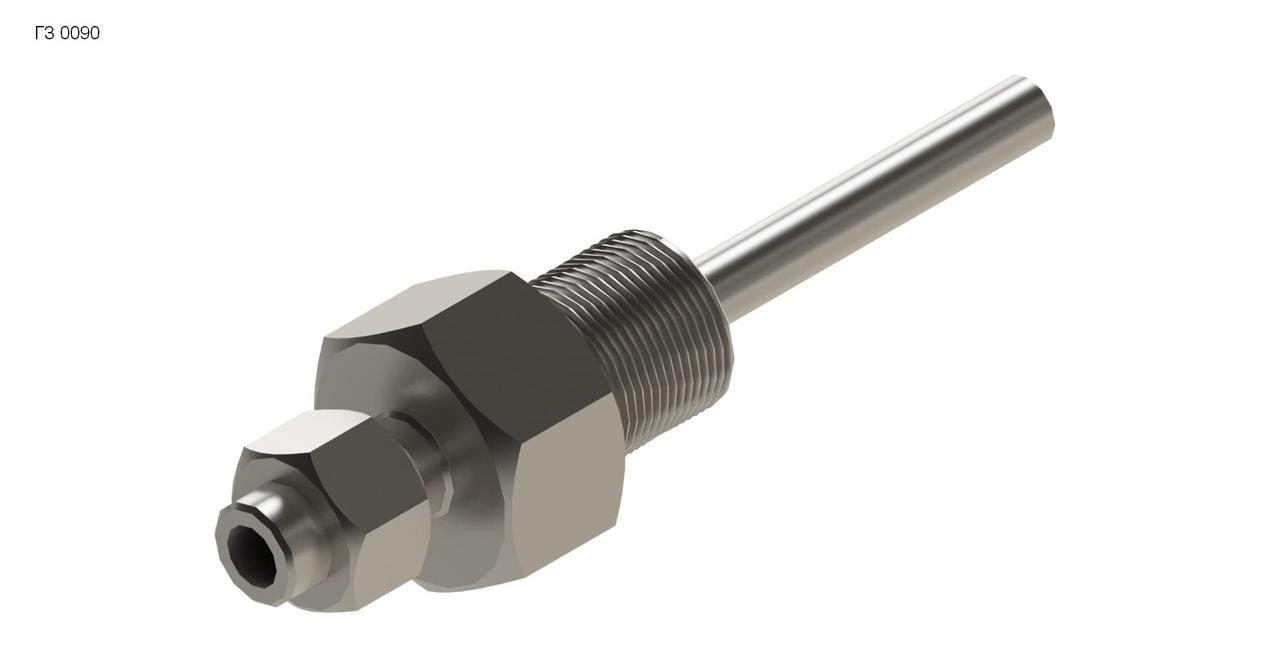

Гильзы защитные сварные типа 0090
Номинальное (условное) давление PN – до 4 МПа по ГОСТ 356-80
Крепление термопреобразователя цанговым зажимом
Конструктивные исполнения гильз 0090:
| L, мм | 40, 60, 80, 100, 120, 160, 200, 250 | ||||
| D, мм | 8 | 8 | 10 | 10,5 | 12 |
| d, мм | 6 | 6,4 | 7 | 8,5 | 9 |
| dт, мм | 5 | 5; 6 | 6 | 6; 8 | 8 |
| М1/S1 | М14х1,5/S22 | М16х1,5/S22 | М20х1,5/S27 | G3/8/S27 | G1/2/S19 |
| l, мм | 12 | 12 | 14 | 14 | 12 |
Принятые условные обозначения в таблице:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
d – внутренний диаметр гильзы, мм;
dт – диаметр термопреобразователя, мм.
Условное обозначение для заказа
ГЗ - 0090 - 4 - 100 - 10/7 - М16х1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
